Station de vidange big bags et sacs
Description

Station de déconditionnement big bag et sac boite de délaçage :

Le chargement peut s'effectuer par palan électrique; par chariot élévateur ou d'une structure basse via l'utilisation d'un chariot élévateur, d'un pont roulant ...
Cet équipement standard permet la vidange de vos poudres et produits vracs de façon confinée pour vos big bags et sacs.

3 types de chargement sont disponibles :



Mode de chargement de la station de vidange big bag - Boîte de délaçage





La station de vidange permet le déconditionnement des big bags et sacs de façon ergonomique avec l'utilisation d'un palan électrique, d'un chariot élévateur ou encore d'un pont roulant et disponible en version basse.

Chargement palan

Fabrication acier peint, inox 304 et inox 316

PALAMATIC PROCESS a développé des stations de vidange standards permettant de répondre au besoin des industries chargeant leur process avec des big bags et tout type de sacs (25/50 kg) sur un même point de déchargement.

2 dimensions standards disponibles (délai de livraison réduit)  largeur de passage des big bags : 1 250 mm et 1 500 mm.

Vidange big bags chargement palan Palamatic Process

Cette station permet le déconditionnement des big bags et sacs de façon ergonomique et l’utilisation d’un palan électriqueLes émissions de poussière sont réduites au maximum par la mise en place d’organe de confinement efficace (jupe anti-poussière, tube de confinement, piquage pour captation). L’écoulement du produit est optimisé par la mise en place d’un plateau vibrant (moteur vibrant) ou de système de massage pneumatique en option.

La mise en place des big bags et sacs par palan électrique permet à tous les opérateurs de charger les poudres dans le process de façon ergonomique et autonome.

De plus ce type de station offre une grande flexibilité quant à la dimension des big bags et sacs utilisés. Les stations de vidange big bag standards peuvent vider des big bags et sacs de plus de 2200mm de hauteur.

L’accès à la manchette de vidange big bag est ergonomique par le respect dimensionnel de la hauteur de visée. La porte étanche combinée au tube anti-débordement assure un confinement total lors des phases d’ouverture et de vidange des big bags et des sacs

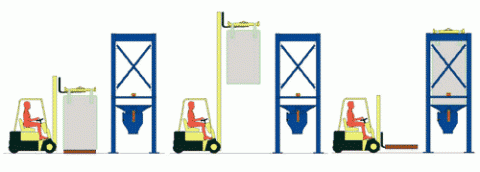

Chargement chariot

Station de déconditionnement conçue pour l'utilisation d'un chariot élévateur et d'une croix de manutention permettant le positionnement précis des big bags sur le plateau de dépose.

PALAMATIC PROCESS a développé des stations de vidange standards permettant de répondre au besoin des industries chargeant leur process avec des big bags et tout type de sacs (25/50 kg) sur un même point de déchargement.

2 dimensions standards disponibles (délai de livraison réduit)  largeur de passage des big bags : 1250 mm & 1500 mm.

Cette station permet le déconditionnement des big bags et sacs de façon ergonomique. La mise en place du big bag sur la station de déconditionnement est assurée par un chariot élévateur et une croix de manutention big bag spécifique. Les émissions de poussière sont réduites au maximum par la mise en place d’organes de confinement efficaces (jupe anti-poussière, tube de confinement, piquage pour captation). L’écoulement du produit est optimisé par la mise en place d’un plateau vibrant (moteur vibrant) ou de système de massage pneumatique en option.

Vidange big bags chargement chariot Palamatic Process

La mise en place des big bags et sacs par le cariste est sécurisée par la croix de manutention spécifique et la mise en place sur la structure de centreurs. Lors de la dépose du big bag et sac dans la station de vidange, la croix de manutention s’indexe dans des centreurs offrant ainsi sécurité et facilité de positionnement.
Afin de répondre aux différentes dimensions des big bags et sacs, la station est réglable en hauteur via un système télescopique de fourreaux avec verrouillage par piges.
Cette technologie robuste et efficace permet de vider des big bags et sacs de plus de 2200mm de hauteur.



Chargement structure basse

La mise en place des big bags sur la station de déconditionnement via un chariot élévateur, un pont roulant et une croix de manutention.

PALAMATIC PROCESS a développé des stations de vidange standards permettant de répondre au besoin des industries chargeant leur process avec des big bags et tout type de sacs (25/50 kg) sur un même point de déchargement.

2 dimensions standards disponibles (délai de livraison réduit)  largeur de passage des big bags et sacs : 1 250 mm et 1 500 mm

Cette station permet le déconditionnement des big bags et sacs de façon ergonomique. La mise en place du big bag sur la station de déconditionnement est assurée par vos soins via l’utilisation d’un chariot élévateur, d’un pont roulant, … Une croix de manutention big bag est fournie par PALAMATIC PROCESS pour assurer la manutention des big bags et sacs de façon sécurisé. Les émissions de poussière sont réduites au maximum par la mise en place d’organe de confinement efficace (jupe anti-poussière, tube de confinement, piquage pour captation). L’écoulement du produit est optimisé par la mise en place d’un plateau vibrant (moteur vibrant) ou de système de massage pneumatique en option.

Vidange big bags Palamatic Process

La mise en place des big bags et sacs est assurée par vos engins de manutention (chariot, pont roulant, potence,..) couplé à l’utilisation de la croix de manutention big bag.

Les opérations de manutention et de vidange sont sécurisées par le plateau de dépose évitant tout risque de chute. L’opérateur travaille ainsi dans des conditions de sécurité et d’ergonomie optimales.

Nos équipements sont livrés avec une déclaration de conformité CE et le passage des organismes de contrôle tel que : APAVE, NORISKO, … peuvent être pris en charge par Palamatic Process sur simple demande.



Vidange big bag et sacs - Duopal® - Sur mesure

Ouverture des sacs et des big bags sur le même point de déchargement

Des solutions personnalisées, au plus près des attentes des industriels, sur la base d'un cahier des charges précis.

Vidange simultanée des sacs 25/50 Kg et des big bags

Nos équipements disponibles à l'essai

La solution innovante PALAMATIC PROCESS réduit l’encombrement au maximum et facilite le chargement des matières premières. Le bureau d’études PALAMATIC PROCESS propose des solutions personnalisées de vidange en fonction de toutes vos contraintes d’utilisation et d’implantation. Nous définissons ensemble la solution sur mesure suivant votre cahier des charges précis.

Fonctionnalités intégrées :

  • Découpe automatique des big bags & sacs
  • Confinement poussé
  • Extraction des produits très difficiles
  • Hauteur d’implantation très réduite
  • Ergonomie de poste
  • Compactage des big bags et sacs vides intégré au poste
  • ATEX
  • Cadence
    2
  • Automatisation
    1
Partager la page

Les points forts de l'équipement

- Tube de connexion : connexion totalement étanche entre le big bag et la station de vidange.
- Tube de confinement : assure un confinement du flux produit lors de la phase d'ouverture de la manchette de vidange et offre à l'opérateur une totale sécuirté.
- Massage plateau de dépose : l'écoulement du produit est optimisé par la mise en place d'un système de massage pneumatique.
- Déconditionnement carton : l'ouverture de la station de vidange permet le déconditionnement de différents types de contenants, sacs, cartons ...

Médias

Découvrir nos équipements en vidéos

Vidange big bag confinée

Vidange big bag confinée

Découvrir nos équipements en photos

Duopal - Boîte de délaçage

Duopal - Boîte de délaçage

Ouverture des sacs et des big bags sur le même point de déchargement.

chargement chariot

chargement chariot

Système de vidange big bag et sac boîte de délaçage avec une porte étanche.

Vidange big bag et sac - traitement poudres

Chargement Palan

Station de vidange big bag et sac boîte de délaçage avec un chargement par palan électrique. Un système de massage est intégré en option.

chargement structure basse

chargement structure basse

Cette station permet de déconditionner des big bags et sacs de façon ergonomique avec l'utilisation d'un palan électrique, d'un chariot élévateur...

Vidange big bag et sac - boîte de délaçage

Vidange big bag et sac - boîte de délaçage

Strucuture auto-porteuse réglable en hauteur et en largeur

Boîte de délaçage

Boîte de délaçage

Station de déconditionnement big bag et sac combinée

Traçabilité sacs

Traçabilité sacs

Dosage et pesage commercial en option.

Vanne de régulation

Vanne de régulation

Système qui permet de réguler ou stopper le produit.

Vidange big bag boîte de délaçage

Vidange big bag boîte de délaçage

Vidange de pigment dans un process de fabrication de peinture.

Vidange big bag boîte de délaçage

Vidange big bag boîte de délaçage

Mise sous vide du big bag pour éviter toute émanation de poussière.

Déconditionnement produits vrac

Déconditionnement produits vrac

Station de vidange big bag standard chargement palan

Vide sacs boîte de délaçage

Vide sacs boite de délacage

Boîte de délaçage avec porte étanche

Double postes de vidange

Double poste de vidange

Double poste de vidange big bag et sac, chargement par chariot.

Duopal boîte de délaçage

Duopal boîte de délaçage

Station de vidange big bag et sac boîte de délaçage. Chargement par palan électrique.

Skid de vidange big bag et sac

Skid de vidange big bag et sac

La station de déchargement combinée sacs et big bags Duopal® a permis un gain de place substantiel tout en autorisant le chargement d’une grande variété de matières premières.

Station de vidange big bag et sac

Station de vidange big bag et sac

L'écoulement du produit est optimisé par la mise en place d'un système de massage pneumatique.

Vidange big bag et sac boîte de délaçage

Vidange big bag et sac boîte de délaçage

Déconditionnement de TiO2 pour la fabrication de produits cosmétiques.

Vidange big bag et sac boîte de délaçage

Vidange big bag et sac boîte de délaçage

Déconditionnement de TiO2 pour la fabrication de produits cosmétiques.

Vidange big bag et sac - fabrication adhésifs

Vidange big bag et sac - fabrication adhésifs

Déconditionnement de poudre chimique pour la fabrication d'adhésifs

Duopal pour déconditionner les big bags et sacs - fabrication adhésifs

Duopal pour déconditionner les big bags et sacs - fabrication adhésifs

Déconditionnement de poudre chimique pour la fabrication d'adhésifs

Duopal pour déconditionner les big bags et sacs chargement palan

Duopal pour déconditionner les big bags et sacs chargement palan

Déconditionnement de poudre chimique pour la fabrication d'adhésifs

Ligne de fabrication d'adhésifs

Ligne de fabrication d'adhésifs

Déconditionnement de poudre chimique pour la fabrication d'adhésifs

Déconditionnement big bag & sac - Chargement palan

Déconditionnement big bag & sac - Chargement palan

Fabrication de peinture à l'aide d'une station de vidange big bag et sac.

Duopal boite de délaçage

Duopal boite de délaçage

Duopal : Vidange big bag et sac

Déconditionnement big bag et verse sac

Déconditionnement big bag et verse sac

Poste de déconditionnement big bag et sac avec une plateforme intégrée.

Déconditionnement big bag et sac

Déconditionnement big bag et verse sac

Déconditionnement de farine animale en big bag et sac.

Déconditionnement big bag et verse sac boite de délaçage

Déconditionnement big bag et verse sac boite de délaçage

Déconditionnement d'amidon de maïs pour la fabrication de plats préparés

Vide big bag et verse sac boite de délaçage

Vide big bag et verse sac boite de délaçage

Duopal standard avec chargement palan

Verse sac et vidange big bag combiné

Verse sac et vidange big bag combiné

Verse sac et déconditionnement big bag standard pour le traitement de tous types de poudres.

Duopal boîte de délaçage

Duopal boîte de délaçage

Possibilité de déconditionner des cartons

Intérieur duopal

Intérieur duopal

Tube de confinement pour assurer le confinement lors de la phase d'ouverture.

Duopal station de vidange big bags et sacs Palamatic Process

Duopal station de vidange big bags et sacs Palamatic Process

Station combinée pour la vidange des big bags et des sacs sur le même poste.

Déconditionnement de sacs et big bags

Déconditionnement de sacs et big bags

Station de déchargement de big bags et de sacs sur ligne industrielle dans le secteur de la pétrochimie.

Poste d'ouverture de sacs sur station de vidange de big bags

Poste d'ouverture de sacs sur station de vidange de big bags

Déconditionnement de poudres et vrac stockés en big bags et sacs.

Caractéristiques

Les caractéristiques techniques

Cadence 10 à 30 big bags/h - 180 sacs/h
Capacité 2 tonnes / big bag
Matériaux de fabrication Acier peint, inox 304L, inox 316L
Puissance installée 0.1kW/2.97 kW ( avec palan)

Station de vidange de big bags et sacs avec chargement par palan électrique : code article : DP01 125 & DP01 150

Equipements intégrés sur les versions standards (hors option) :

  • Structure autoporteuse avec fer de palan et rail suiveur : permet la mise en place des big bags et sacs via le palan électrique par tous les opérateurs de façon sécurisée

  • Croix de manutention 5 points : permet de fixer la sache interne des big bags et sacs
  • Plateau de dépose : assure le maintien du big bag et du sac lors de la vidange et sécurise les opérations de manutention
  • Jupe d’étanchéité : optimise le confinement par coiffage du fond du big bag et du sac
  • Moteur vibrant : assure la mise en vibration du plateau de dépose pour favoriser l’extraction de la poudre
  • Boite de délaçage avec porte étanche : offre un accès sécurisé et ergonomique à la manchette de vidange du big bag et du sac
  • Tube anti-débordement : permet de canaliser le flux produit dans la boite de délaçage et facilite les manipulations de l’opérateur
  • Crible de protection : assure une alimentation en poudre propre sans corps étranger (taille de maille 50 x 50)

La réalisation des stations est possible en acier peint, acier galvanisé à chaud, inox 304L ou inox 316L. Les parties en contact avec les produits et la structure peuvent être réalisées en matériaux différents.

Options

Les options disponibles

  • vidange-bigbag-produits-vrac-poudre-anneau-depoussierage
    vidange-bigbag-produits-vrac-poudre-anneau-depoussierage

    Anneau de dépoussiérage

    Il permet de minimiser les émissions de poussière.
    L’anneau de dépoussiérage est monté sur le plateau receveur. Il est formé d’une tubulure fendue et de deux piquages de raccordement pour le dépoussiérage. Un registre actionné manuellement permet d’ajuster ou d’obturer le débit d’aspiration.

  • vidange-bigbag-produits-vrac-poudre-boite-a-gants
    vidange-bigbag-produits-vrac-poudre-boite-a-gants

    Boîte à gants

    Manipulation de produits toxiques et contaminants.

    Les gants sont implantés sur la porte de la boite de délaçage montés sur des ronds de gants en PVC. Des sauterelles assurent le confinement et la fermeture. Un néon implanté en extérieur au travers d’un plexiglass facilite les opérations d’ouverture du big bag. La boîte de délaçage à gants permet à l’utilisateur de pouvoir manipuler le big bag sans entrer en contact avec les différents produits pouvant être toxiques. En effet, la boîte à gants va permettre à l’utilisateur de défaire le chignon du big bag pour autoriser sa vidange. Un crible est ajouté dans la boîte de délaçage pour sécuriser le process.

    Matériau de fabrication des gants adapté aux exigences de vos produits.

  • vidange-bigbag-produits-vrac-poudre-compacteur
    vidange-bigbag-produits-vrac-poudre-compacteur

    Compacteur

    Le compacteur de big bags Palamatic permet de réduire le volume des déchets et garder une atmosphère saine sans poussière.
    Il peut être monté d'un côté ou de l'autre de la structure.

  • vidange-bigbag-produits-vrac-poudre-emotteur
    vidange-bigbag-produits-vrac-poudre-emotteur

    Emotteur

    L'émotteur est idéal pour réaliser une opération de concassage des matières ayant tendance à former des mottes. La rotation rapide des couteaux provoque l'émiettement des mottes.

  • vidange-bigbag-produits-vrac-poudre-massage-bigbag
    vidange-bigbag-produits-vrac-poudre-massage-bigbag

    Massage big bag

    Le système de massage Palamatic Process facilite l'écoulement des poudres lors du déconditionnement des big bags.

  • vidange-bigbag-produits-vrac-poudre-palan-electrique
    vidange-bigbag-produits-vrac-poudre-palan-electrique

    Palan électrique

    Il permet la manutention des big bags par tous les opérateurs (autonomie du poste). Il est installé sur un rail de manutention en acier galvanisé (IPE).
    Le palan comprend une alimentation électrique complète avec câbles souples ainsi qu’un bac à chaîne. La levée et la translation du big bag sont pilotées par l’opérateur, via la boîte à boutons.

  • vidange-bigbag-produits-vrac-poudre-peson
    vidange-bigbag-produits-vrac-poudre-peson

    Pesons

    Capteur de pesage idéal pour la construction de machine de dosage ... Adapté au pesage industriel.

  • vidange-bigbag-produits-vrac-poudre-pointe-creve-sac-u
    vidange-bigbag-produits-vrac-poudre-pointe-creve-sac-u

    Crève sacs U

    Cette pointe permet l’ouverture du big bag sans action directe de l’opérateur. Elle est particulièrement utilisée lors de l’utilisation de big bags avec manchette (pointe en « U »).

    Une fois le big bag mis en place sur la station de vidange, l’opérateur descend le big bag à l’aide d’un palan pour le laisser reposer sur la pointe crève sac implantée sur le plateau de dépose. La force exercée par le poids ‘produit’ sur les couteaux permettra une découpe instantanée du fond du big bag.

    Pour les big bags avec manchette, la pointe est en forme de ‘U’ et permet d’éventrer le big bag à hauteur de sa manchette.

  • vidange-bigbag-produits-vrac-poudre-pointe-creve-sac-v
    vidange-bigbag-produits-vrac-poudre-pointe-creve-sac-v

    Crève sac en V

    Cette pointe permet l’ouverture du big bag sans action directe de l’opérateur. Elle est particulièrement utilisée lors de l’utilisation de big bags à fond perdu (pointe en « V »).

    Une fois le big bag mis en place sur la station de vidange, l’opérateur descend le big bag à l’aide d’un palan pour le laisser reposer sur la pointe crève sac implantée sur le plateau de dépose. La force exercée par le poids ‘produit’ sur les couteaux permettra une découpe instantanée du fond du big bag.

    Pour les big bags à fonds perdus, la pointe diamant est en forme de  ‘V’ et permet d’éventrer le fond du big bag.

  • vidange-bigbag-produits-vrac-poudre-vanne-regulation
    vidange-bigbag-produits-vrac-poudre-vanne-regulation

    Vanne de régulation

    Stopper le produit ou réguler le débit.

    La vanne d'interruption de vidange PALAMATIC permet de stopper les produits fusants ou simplement pour réguler le débit, une vanne pneumatique étrangle la manchette « goulotte » du big bag.
    Cette vanne est actionnée par trois vérins et permet à l'opérateur d'interrompre ou de réguler la descente des poudres à tout moment.

  • vidange-bigbag-tube-connexion-etanche-telescopique
    vidange-bigbag-tube-connexion-etanche-telescopique

    Tube de connexion étanche télescopique

    Il permet une connexion étanche du big-bag et assure la tension sur la manchette du big-bag.
    Le tube télescopique double enveloppe est lié à un anneau plat par l’intermédiaire de sauterelles. Le vérin pneumatique permet à l’opérateur d’ajuster la hauteur de connexion pour s’adapter à différents types de big bags. La connexion étanche est assurée par un joint gonflant ainsi qu’un anneau de recentrage produit pour éviter les rétentions.

Applications
  • Ligne poudre de lait infantile

    Poudre traitée : poudre de lait - Ligne poudre de lait infantile - Cette entreprise, filiale d’un des premiers groupes laitiers mondiaux, développe une large gamme d’ingrédients laitiers fonctionnels...
    Découvrir
  • Ligne de prémix

    Poudres traitées : son de blé et chaux avec une densité apparente de 0,4 à 1 kg/m³ - Ligne de prémix - Société d’ingénierie estonienne spécialisée dans la conception de projets industriels à...
    Découvrir
  • Alimentation animale

    Poudres traitées : additifs alimentaires - Alimentation animale - Spécialiste des additifs destinés à l’alimentation animale.
    Découvrir
  • Fabrication d'œufs en poudre

    Poudres traitées : sel et sucre - Fabrication d'œufs en poudre - Ce client est spécialiste du traitement des œufs destiné à une clientèle industrielle. Cette fabrication consomme une solution aqueuse...
    Découvrir
  • Fabrication de prémix

    Poudres traitées : silice, blé, carbonate - Fabrication de prémix - Cette société spécialisée dans la production d’additifs naturels pour l’alimentation animale augmente sa production en investissant...
    Découvrir
  • Process fruits surgelés

    Produits traités : cassis, cerises, bananes, framboises, pêches - Process fruits surgelés - Station de vidange pour big bags et cartons IQF (Individually Quick Frozen).
    Découvrir
