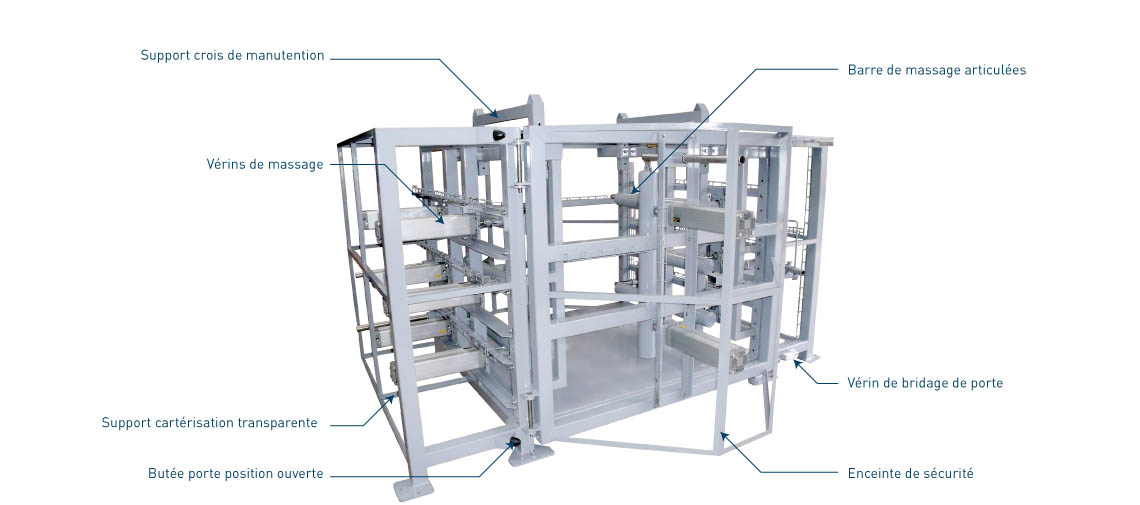

    Description

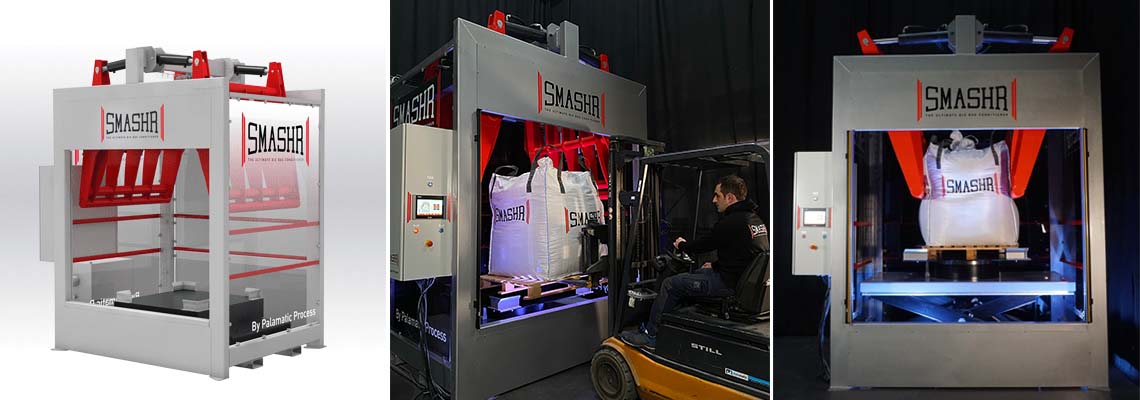

    Cage de massage big bag - Briser les mottes des produits stockés avant la phase de vidange.


    La SmashR® est une solution polyvalente conçue pour l'émottage des big bags, facilitant ainsi leur vidange en cassant leur prise en masse. Équipée de vérins hydrauliques, elle émotte les big bags sans les endommager.
    Cette solution s'adapte à toutes vos poudres, secteurs et utilisations.
    La SmashR® garantit la fluidité des produits stockés en big bags.



    Déroulement d'un cycle standard :

    1. L’opérateur charge le big bag
    2. L’opérateur lance le cycle de massage
    3. Les vantaux exercent 4 pressions, de bas en haut, sur le big bag
    4. La table tourne de 90°
    5. Les vantaux exercent 4 pressions, de bas en haut, sur le big bag
    6. La table tourne de 90°
    7. Le cycle est fini, un message d’information indique que l’opérateur peut récupérer le big bag.

    Le nombre de pressions et de tours de la table est réglable.

    Durée d’un cycle “standard” : 5 min
    Cadence : environ 12 big bags/h.
    Force hydraulique : > 15T / > 150 kN
    Objectifs : décompacter les big bags

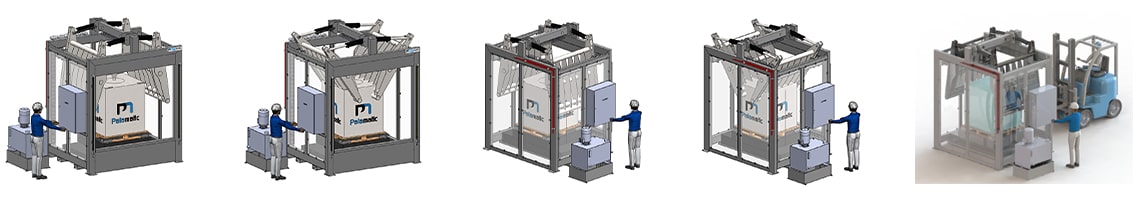

    Découvrez également la SmashR® Eco qui permet un massage du big bag à moindre coût.

    Partager la page

    Les points forts de l'équipement

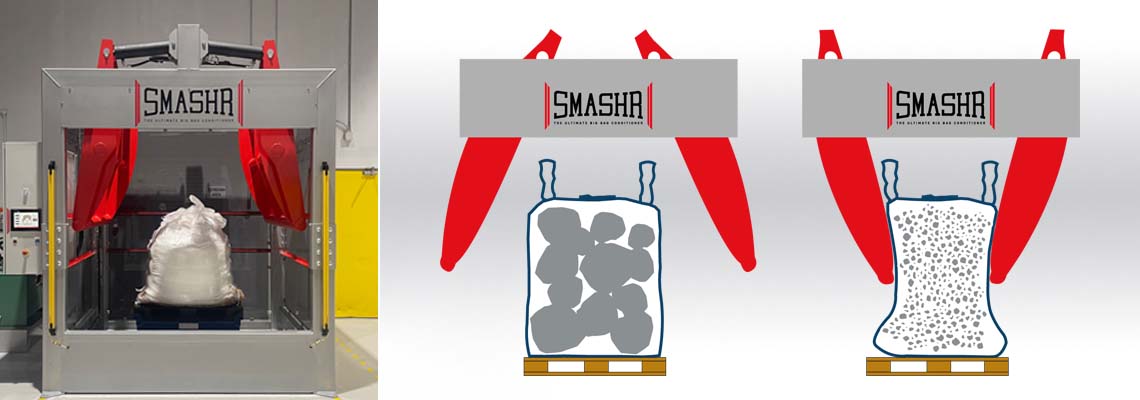

    - Brise les blocs de poudre, facilitant ainsi la vidange complète des big bags.

    - Processus propre : la poudre est décompactée directement dans le big bag.

    - Utilise des vantaux pivotants pour atteindre le cœur du produit sans endommager le big bag.

    - S'adapte aux volumes des big bags et à la dureté des poudres.

    Découvrir nos équipements en vidéos

    SmashR, décompacteur de big bags

    Décompacteur de big bags pour faciliter la vidange de votre produit.

    Ecran de contrôle SmashR®

    Décompacteur big bags SmashR

    SmashR décompacteur big bags

    Cage de massage big bags

    Préparation des big bags de matière première par massage, pour briser les voûtes et casser la prise en masse du produit avant déconditionnement.

    Découvrir nos équipements en photos

    Décompacteur big bags Palamatic

    Décompacteur big bags

    Le décompacteur de big bags ou GRVS est la solution idéale pour casser la prise en masse de vos produits.

    Deconditionner des big bags facilement avec SmashR

    Deconditionner des big bags facilement avec SmashR

    SmashR® facilite l'écoulement de votre produit et permet ainsi une vidange facilitée de vos FIBCs.

    Automate SmashR pilotage à distance

    Automate SmashR pilotage à distance

    Le pilotage de la machine SmashR® se fait à distance via un automate dédié.

    Décompacter big bag pris en masse

    Décompacter big bag pris en masse avec SmashR

    SmashR® the ultimate big bag conditioner décompacte vos big bags tout au long de votre process de production grâce à son système de massage hydraulique.

    Décompactage FIBC SmashR Palamatic

    Décompactage FIBC SmashR Palamatic

    Décompactage des FIBC grâce aux vérins hydrauliques de la cage de massage SmashR.


    Cage de massage big bags SmashR

    Cage de massage big bags SmashR

    La cage de massage big bags optimise la vidange pour vos opérateurs de production.

    Cage massage big bag

    Cage massage big bag

    La cage de massage big bag permet un meilleur écoulement des poudres.

    Cage de massage big bag

    Cage de massage big bags

    Enceinte de massage pour big bags ; les bras sont actionnés par des vérins hydrauliques.

    Système de massage de big bags

    Optimisation de la vidange du big bag

    Le système de massage permet de faciliter l'écoulement des poudres en vrac.

    Système de massage hydraulique

    Aide à la vidange des big bags

    Les bras cassent les blocs de poudre pris en masse pour faciliter la vidange du big bag.

    Massage big bag Palamatic Process

    Système hydraulique pour le massage des big bags

    Système de massage hydraulique pour optimiser l'écoulement des poudres.

    Ecran de contrôle station de massage

    Armoire de commande à écran tactile

    L’opérateur en sélectionnant le mode fonctionnement souhaité parmi plusieurs modes pré-enregistrés. Chaque mode est paramétrable.

    Déconditionneur big bag SmashR®

    Cage de massage pour big bags

    Les vantaux massent le big bag afin de détruire les mottes.

    Massage big bag Palamatic Process

    Déconditionneuse de big bags

    Le poste de massage est composé de 2 paires de vérins hydrauliques, permettant un massage simultané via les vantaux sur 2 faces opposées du big bag

    Enceinte de déconditionnement de big bags

    Crusher de big bags

    Le big bag est massé par des poussoirs hydrauliques qui permettent de casser la prise en masse du big bag lorsqu’il est « en bloc » pour en faciliter la vidange.

    Décompacteur de big bags SmashR®

    Station de massage de big bags

    Pour la préparation du produit avant la phase de déconditionnement.

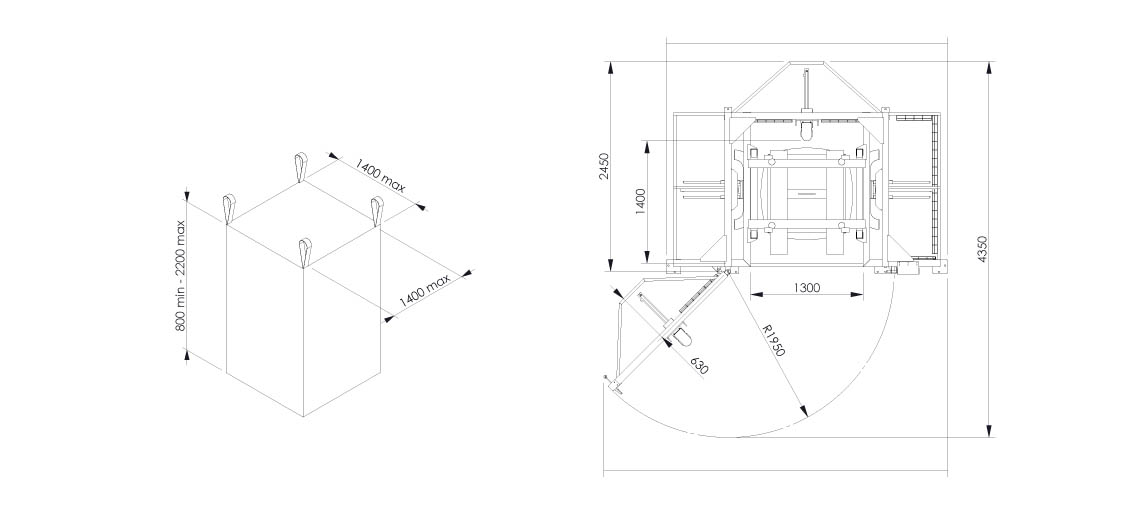

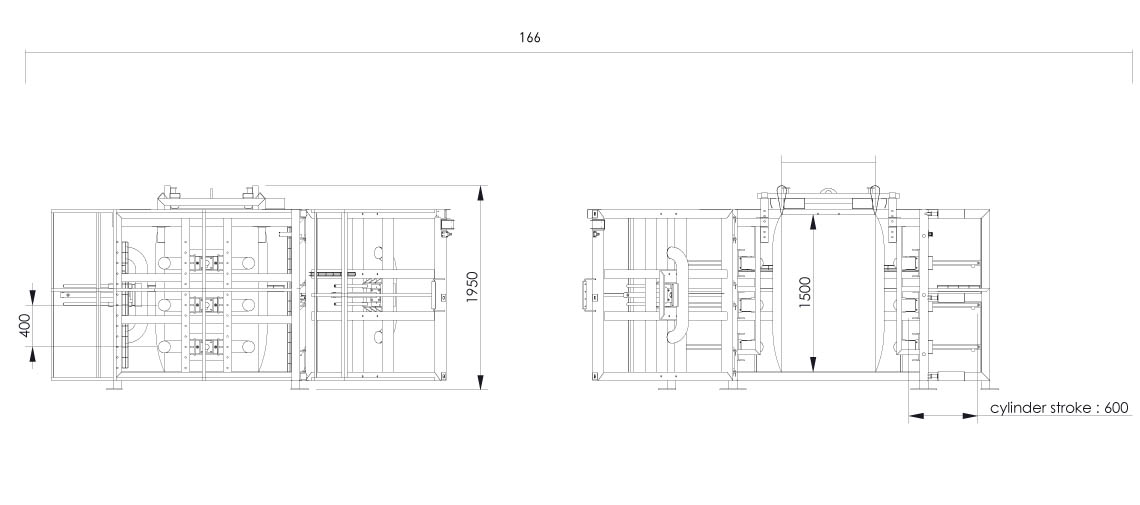

    Les caractéristiques techniques

    Cadence

    12 big bags/h.

    Force > 15T / > 150 kN
    Dimensions extérieures de la cage 3 000 x 2 100 x 3 300 mm
    Charge maximum de la table élévatrice 1 500 kg
    Dimensions plateau porteur 1 700 x 1 000 mm
    Hauteur maximum big bag* 1 600 mm
    Temps de montée 25 sec. environ
    Temps de descente 10 sec. environ en charge

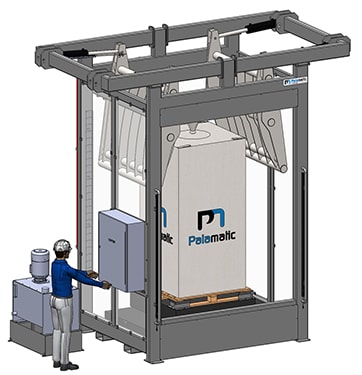

    *Si la hauteur du big bag est supérieure à 1 600mm, la SmashR® Fly est le modèle approprié.

    Mode opératoire “standard” :

    1. L’opérateur introduit le big bag via la porte d’accès et le dépose sur le plateau tournant de la table élévatrice.

    2. L’opérateur sélectionne le mode de fonctionnement souhaité parmi plusieurs modes préenregistrés.
    Chaque mode est paramétrable et tient compte :

    • De la hauteur du big bag
    • Du nombre de cycles de massage
    • Du nombre de montées / descentes de la table
    • Du nombre de rotations du plateau de la table élévatrice
    • Une fois le mode de fonctionnement effectué, l’opérateur lance le cycle depuis le pupitre de commande

    3. Le cycle de massage se lance.

    4. Un message d’alerte informe l’opérateur que le cycle est terminé et qu’il est en mesure de retirer le big bag.

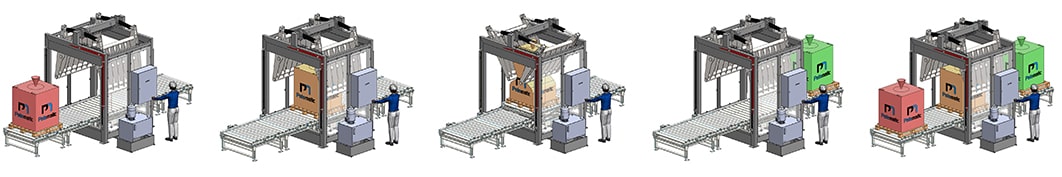

    Synoptic2-SmashR®

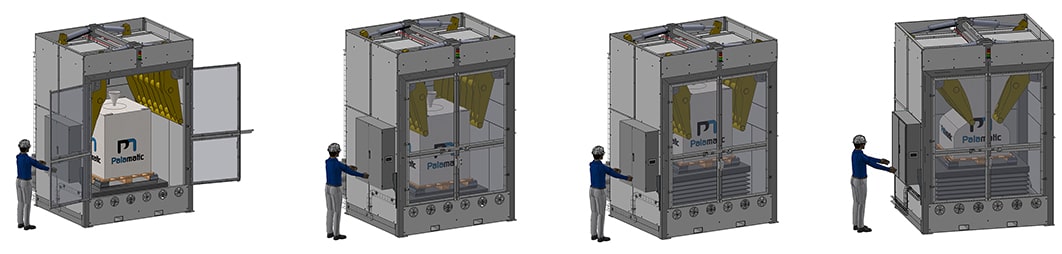

    Synoptic1-SmashR®

    Les options disponibles

    • Câble de commande à distance
      Câble de commande à distance

      Câble de commande à distance

      Avantages :

      • Pilotage de la station depuis le chariot élévateur
      • Robustesse


      Description :

      Le câble de commande à distance est un dispositif permettant de déclencher les cycles de la SmashR® à distance en tirant sur un câble. Cette fonctionnalité offre une méthode de commande qui garantit une utilisation sécurisée et efficace de la SmashR®. De plus, l’opérateur n’a pas besoin de descendre de son chariot, cela facilite donc son travail et augmente la cadence.



    • Télécommande cage de massage
      Télécommande cage de massage

      Télécommande radio

      Avantages :

      • Contrôle de la station à distance
      • Ergonomie renforcée


      Description :

      Cette option permet à l'opérateur de contrôler la SmashR® à distance. Elle permet de démarrer la SmashR® sans être à proximité de la machine. Tout comme le câble de contrôle, l’opérateur n’a pas besoin de descendre de son chariot, ce qui améliore l'ergonomie de son poste de travail.



    • Pompe cage de massage SmashR®
      Pompe cage de massage SmashR®

      Pompe à grande vitesse

      Avantages :

      • Amélioration de la cadence


      Description :

      Cette option consiste à équiper la SmashR® d'une pompe hydraulique à grande vitesse, ce qui permet d'accélérer les cycles d'émottage des big bags.

      • Lors de la phase d’approche, les vantaux sont déplacés à grande vitesse mais avec une faible pression
      • Pour le massage, une pompe haute pression mais plus lente permet un cassage des mottes en profondeur.

      Grâce à l'utilisation d'une pompe à grande vitesse, la SmashR® peut traiter les big bags plus rapidement.



    • Code barre
      Code barre

      Système de traçabilité Intégré

      Avantages :

      • Traçabilité complète du cycle
      • Option : impression sur le big bag ou imprimante d’étiquette


      Description :

      Le système de traçabilité intégré permet à la SmashR® de générer des rapports détaillés sur les opérations effectuées, y compris les données telles que la durée des cycles, la force appliquée, les temps d'arrêt, etc...
      Ces rapports offrent une identification complète du processus de décompactage des big bags, phase essentielle pour le suivi de la qualité, de la conformité réglementaire et de l'amélioration continue des process.
      Ces données sont enregistrées sur un serveur ou sur une clé USB.

      Option complémentaire : l’ajout d’une imprimante pour étiqueter vos big bags.

    • EasyClean SmashR®
      EasyClean SmashR®

      Configuration EasyClean

      Avantages :

      • Nettoyage facilité


      Description :

      Afin de faciliter le nettoyage des espaces de la machine en zone de production, les configurations suivantes sont mises en place :

      • Des pieds en inox sont ajoutés pour accéder facilement sous la station.
      • Le coffret électrique est lui aussi descendu pour faciliter le pilotage.
      • Limitation des surfaces plates dans la station pour permettre un nettoyage à l’eau à partir du bas de la structure.
    • Scan 3D
      Scan 3D

      Scan 3D du big bag

      Avantages :

      • Permet une grande variabilité de taille de big bags
      • Sécurité accrue pour éviter d’endommager les grands sacs


      Description :

      Le système intègre des télémètres permet d'analyser automatiquement la taille et la forme du big bag avant de démarrer le cycle d'émottage. En utilisant ces données, la SmashR® ajuste automatiquement ses paramètres pour garantir un décompactage optimal. Ce système est très utile pour les big bags :

      • qui contiennent des produits à haute valeur ajoutée
      • dont la forme est hors normes
      • qui contiennent des produits fragiles
      • qui contiennent des produits toxiques
      • dont la taille peut varier

      Lors du lancement d'un cycle avec la station classique, le positionnement et les réglages sont réalisés par l’opérateur. Dans ce cas, c’est le système qui s’occupe des différents réglages.

    • Atex SmashR®
      Atex SmashR®

      Atex

      Avantages :

      • Travail en zone explosive
      • Sécurité renforcée


      Description :

      La SmashR® Atex est une solution spécialement conçue pour les environnements où la sécurité est primordiale, notamment dans les zones à risque d'explosion.
      Elle offre plusieurs fonctionnalités garantissant sa conformité aux normes ATEX :

      • Environnement isolé : chaque élément à risque est isolé. Ce qui permet d’éviter les risques à l’intérieur de la SmashR®.
      • Table élévatrice Atex : La table élévatrice de la SmashR® est également conçue selon les normes ATEX, garantissant sa sécurité lors de l'émottage des big bags contenant des poudres inflammables.
      • Mise à la terre du big bag pendant le massage : un système innovant permet à la SmashR® la mise à la terre du big bag, réduisant ainsi les risques d'électricité statique dansles environnements sensibles.

      Conformément aux normes de sécurité pour les poussières, elle est adaptée aux zones 22.

    • Porte de sécurité cage de massage
      Porte de sécurité cage de massage

      Porte de sécurité

      Avantages :

      • Sécurité mécanique
      • Protection optimale de l'opérateur


      Description :

      Sur chaque SmashR®, vous trouverez des barrières immatérielles.
      Cependant, afin d'optimiser la sécurité des opérateurs, les barrières immatérielles sont remplacées par des portes de sécurité grillagées équipées d'une gâche de sécurité. Cette porte est conçue pour empêcher l'accès à la zone de travail pendant le fonctionnement de la machine, réduisant ainsi le risque d'accidents.



    • Vérin sur cage de massage
      Vérin sur cage de massage

      Vérin casse-cœur sur le haut du big bag :

      Avantages :

      • Casse les mottes au cœur du big bag


      Description :

      Cette option consiste à l'ajout de vérins supplémentaires sur le dessus de la SmashR®, offrant une pression supplémentaire pour un émottage plus efficace des big bags.

      Dans ce cas:

      • Le cycle est lancé avec le big bag sur la table
      • Les vantaux exercent 4 pressions, de bas en haut, sur le big bag.
      • La table élévatrice redescend
      • Le vérin casse-cœur descend
      • La table élévatrice monte et vient presser le big bag contre le vérin casse-cœur.
      • La table tourne de 90° et le cycle est répété

      Cette fonctionnalité est particulièrement utile pour les matériaux très compacts ou difficiles à émietter, améliorant ainsi la productivité et l'efficacité du processus de déchargement des big bags.


      Force de la table : 2t./20 kN

    • Carter de protection
      Carter de protection

      Carter de protection

      Avantages :

      • Permet aux opérateurs de ne pas accéder au système hydraulique
      • Protège la centrale hydraulique


      Description :

      Ce carter offre une protection supplémentaire à la centrale hydraulique.
      Il empêche les opérateurs d’y accéder et prévient des éventuelles détériorations de celle-ci : environnement dangereux ou poussiéreux, choc avec chariot élévateur...
