    Station de vidange big bag haute cadence - Déconditionnement automatique sans intervention de l'opérateur

    Avec une cadence de 20 à 40 big bags par heure, la station de vidange big bag haute cadence PALAMATIC PROCESS permet le déconditionnement automatique des big bags sans intervention de l'opérateur. Les phases de découpe, de manutention et d'évacuation des big bags s'effectuent de façon autonomes sans intervention de l'opérateur. Ce dernier assure uniquement l'accrochage du big bag sur la croix de manutention.



    Exemples d'implantation :

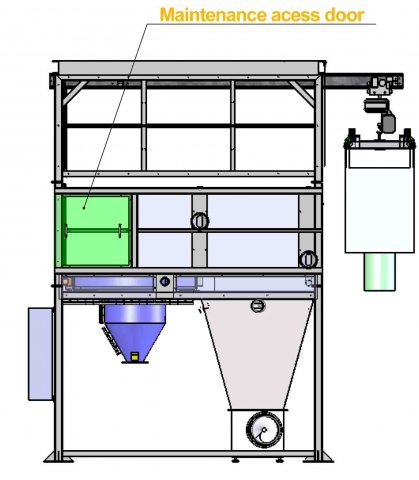

    Plan 2D station de vidange big bag haute cadence
    Dimensionnel station de vidange big bag haute cadence


    Cadence : 20 à 40 big bags/h.
    Capacité : 2 tonnes/big bag
    Objectifs : Découpe automatique, confinement & sécurité




    Mode de fonctionnement :

    1. Accroche et mise en place du big bag (action opérateur)
    2. Déplacement du big bag à l'intérieur de la station (pilotage automatique du palan)
    3. Découpe et vidange du big bag (solution automatique)
    4. Massage du big bag (suivant option) et émottage du produit
    5. Largage du big bag automatique
    6. Compactage du big bag vide
    7. Gestion automatique de l'accumulation des big bags à vider et palettisation automatique des palettes

    Le bureau d'études PALAMATIC PROCESS propose également des solutions sur mesure ainsi que des lignes process pour optimiser votre production



    La station de vidage big bag haute cadence est également disponible en confinement total avec un compacteur de big bag intégré.

    • Cadence
      5
    • Automatisation
      4
    Partager la page

    Les points forts de l'équipement

    • Découpe automatique
    • Compactage des big bag intégré
    • Aide à l'écoulement
    • Chargement automatique

    Découvrir nos équipements en vidéos

    Vidange big bag - Haute cadence - EasyFlow® EF100 200 | Palamatic Process

    Station de vidange de big bag haute cadence. Déconditionnement automatique sans intervention de l'opérateur.

    Découvrir nos équipements en photos

    Vidange big bag haute cadence confinée

    Vidange big bag haute cadence confinée

    Cette station permet le déconditionnement automatique des big bags sans intervention de l'opérateur.

    Plan 3D vidange big bag haute cadence

    Ligne de déconditionnement big bag palamatic process

    Les options disponibles sont l'anneau de pouyes et le granulateur.

    Vidange big bag haute cadence confinée

    Vidange big bag haute cadence confinée

    Découpe automatique du big bag. Le système de découpe est installé en fonction du big bag manutentionné.

    Vidange big bag - chargement double palan

    Vidange big bag - chargement double palan

    Le palan électrique est en pilotage automatique

    Vidange big bag - chargement double palan

    Vidange big bag - chargement double palan

    Manutention du Big Bag.
    Capacité de levage : 2 tonnes
    ATEX

    Crève big bag

    Crève big bag

    Le système de découpe du big bag est sélectionné en fonction du big bag manutentionné.

    SAS de confinement

    SAS de confinement

    Un compacteur de big bag est intégré afin de conserver une atmosphère de travail saine.

    Vidange big bag pigments anticorrosifs

    Vidange big bag pigments anticorrosifs

    Coupe automatique, confinement et sécurité.

    Vidange big bag pigments anticorrosifs

    Vidange big bag pigments anticorrosifs

    20-40 big bags/h

    Image 3D - Station de vidange big bag haute cadence

    Image 3D - Station de vidange big bag haute cadence

    Nous réalisons des plans en avant projet.

    Les caractéristiques techniques

    Spécificités de la station de vidage big bag

    Débit 20 à 40 big bag/h
    Matériaux de fabrication acier peint, inox 304L, inox 316L
    Finitions RAL 9006, microbillé, électropolissage
    Puissance installée 5 kw (suivant option)
    Pression de service 6 bar
    Débit de dépoussiérage requis 3000 m³/h
    Dimensions max. des big bags (longueur* largeur * hauteur) 1 200* 1200 * 2 400/ autre sur mesure
    Entrée 4-20 mA
    Entrée TOR 6
    Sortie TOR 4



    Les options disponibles

    • Anneau de dépoussiérage
      Anneau de dépoussiérage

      Anneau de dépoussiérage

      Il permet de minimiser les émissions de poussières. L’anneau de dépoussiérage est monté sur le plateau receveur. Il est formé d’une tubulure fendue et de deux piquages de raccordement pour le dépoussiérage. Un registre actionné manuellement permet d’ajuster ou d’obturer le débit d’aspiration.

    • Boîte à gants
      Boîte à gants

      Boîte à gants

      Manipulation de produits toxiques et contaminants.

      Les gants sont implantés sur la porte de la boite de délaçage montés sur des ronds de gants en PVC. Des sauterelles assurent le confinement et la fermeture. Un néon implanté en extérieur au travers d’un plexiglass facilite les opérations d’ouverture du big bag.

      La boîte de délaçage à gants permet à l’utilisateur de pouvoir manipuler le big bag sans entrer en contact avec les différents produits pouvant être toxiques. En effet, la boîte à gants va permettre à l’utilisateur de défaire le chignon du big bag pour autoriser sa vidange Un crible est ajouté dans la boîte de délaçage pour sécuriser le process.

      Matériau de fabrication des gants adapté aux exigences de vos produits.

    • Compacteur de big bags
      Compacteur de big bags

      Compacteur de big bags

      Il permet de réduire le volume des déchets et de garder une atmosphère saine et sans poussière.

      Les compacteurs recueillent et compriment tous les types de big bag, tout en éliminant la majorité des poussière grâce à la mise en place d'un raccordement sur le réseau d'assainissement.

    • Pointe crève sacs en "U"
      Pointe crève sacs en "U"

      Pointe crève sacs en "U"

      Cette pointe permet l’ouverture du big bag sans action directe de l’opérateur. Elle est particulièrement utilisée lors de l’utilisation de big bags avec manchette (pointe en « U »).

      Une fois le big bag mis en place sur la station de vidange, l’opérateur descend le big bag à l’aide d’un palan pour le laisser reposer sur la pointe crève sac implantée sur le plateau de dépose. La force exercée par le poids ‘produit’ sur les couteaux permettra une découpe instantanée du fond du big bag.

      Pour les big bags à fonds perdus, la pointe diamant est en forme de  ‘V’ et permet d’éventrer le fond du big bag.

    • Pointe crève sacs en "V"
      Pointe crève sacs en "V"

      Pointe crève sacs en "V"

      Cette pointe permet l’ouverture du big bag sans action directe de l’opérateur. Elle est particulièrement utilisée lors de l’utilisation de big bags à fond perdu (pointe en « V »).

      Une fois le big bag mis en place sur la station de vidange, l’opérateur descend le big bag à l’aide d’un palan pour le laisser reposer sur la pointe crève sac implantée sur le plateau de dépose. La force exercée par le poids ‘produit’ sur les couteaux permettra une découpe instantanée du fond du big bag.

      Pour les big bags avec manchette, la pointe est en forme de ‘U’ et permet d’éventrer le big bag à hauteur de sa manchette.

    • Croix de manutention
      Croix de manutention

      Croix de manutention

      Afin de permettre une vidange optimale du big bag, un système autonome de tension des flancs vous est proposé en option. Ce système évite les poches de rétention et vous garantit une vidange optimale sans perte de produit et sans intervention de l’opérateur.

    • Emotteur
      Emotteur

      Emotteur

      Nos émotteurs présentent la solution idéale pour le concassage des matériaux ayant tendance à former des grumeaux.

      Le dispositif permet de rompre les grumeaux qui se créent pendant les processus de production ou de transport des matériaux friables en poudre ou en grains. Voir la gamme d'émotteurs Palamatic Process.



    • Système de massage du big bag
      Système de massage du big bag

      Système de massage du big bag

      Système d’aide à l’écoulement par massage : les vérins cassent les voûtes et brisent la prise en masse.

      Des vérins pneumatiques fortement dimensionnés et implantés en partie basse du big bag cassent les voûtes et brisent la prise en masse (2, 4 ou 6 vérins suivant le type de produit).

      Alternative possible : plateau vibrant : plateau de dépose implanté sur silentblocs avec moteur vibrant permettant d’optimiser la vidange de certains produits. La solution de massage peut être proposée comme équipement indépendant afin de préparer les big bags pris en masse avant la vidange.



    • Dosage et pesage commercial
      Dosage et pesage commercial

      Dosage et pesage commercial

      Dépesage de la station big bags pour alimentation précise du process en aval.

      Pesage de la station big bags afin d’informer le process sur la quantité de poudre introduite. Le système complet de vidange big bags est implanté sur 4 pesons. Afin d’éviter tout risque de basculement de la structure, l’empattement est augmenté.

    • Tube de connexion
      Tube de connexion

      Tube de connexion étanche télescopique

      Il permet une connexion étanche du big-bag et assure la tension sur la manchette du big-bag.

      Le tube télescopique double enveloppe est lié à un anneau plat par l’intermédiaire de sauterelles. Le vérin pneumatique permet à l’opérateur d’ajuster la hauteur de connexion pour s’adapter à différents types de big bags. La connexion étanche est assurée par un joint gonflant ainsi qu’un anneau de recentrage produit pour éviter les rétentions.

    • Vanne de régulation
      Vanne de régulation

      Vanne de régulation

      Stopper le produit ou réguler le débit.

      La vanne d'interruption de vidange PALAMATIC permet de stopper les produits fusants ou simplement pour réguler le débit, une vanne pneumatique étrangle la manchette « goulotte » du big bag.

      Cette vanne est actionnée par trois vérins et permet à l'opérateur d'interrompre ou de réguler la descente des poudres à tout moment.





    • Vidange big bags et sacs combiné DUOPAL
      Vidange big bags et sacs combiné DUOPAL

      Vidange big bags et sacs combinée DUOPAL

      Vidange big bags et sacs combinée qui permet l’ouverture des sacs et des big bags sur le même point de déchargement.

    • Manutention pigments vrac

      Poudres traitées : cendres de zinc, oxyde de zinc, oxyde de Waelz - Manutention pigments vrac - Les produits à vidanger sont des pulvérulents dont la particularité est d'avoir des caractéristiques...
    • Double station de vidange de big bags EasyFlow® EF200 confinée

      Produits traités : bâtonnets de goudron de houille solides - Double station de vidange de big bags EasyFlow® EF200 confinée - L’installation concerne 2 stations de vidange de big bags pour un...
    • Remplissage de camion de ciment

      Produit traité : ciment - Remplissage de camion de ciment - 2 stations de vidange de big bags EasyFlow® EF100 pour un déconditionnement semi-automatique haute cadence.
    • Déchargement et transfert de ciment

      Produit traité : ciment - Déchargement et transfert de ciment - Déchargement de big bags de ciment d'une tonne pour alimentation ligne de transfert pneumatique vers un silo de stockage.
    • Déconditionnement confiné, dosage et transfert de poudres

      Poudres traitées : Minéraux et additifs (comme le dioxyde de titane) pour la fabrication de peintures - Vidange des big bags dans des conteneurs IBC mobiles avec dosage et transfert du produit vers un...
    • Déconditionnement de ciment

      Produit traité : ciment - Déconditionnement de ciment - Système autonome de déchargement de big bags pour l'industrie du ciment
