Tamis centrifuge Palamatic Process
Description

Tamis centrifuge garantissant un produit final de haute qualité et facile à nettoyer

Notre gamme de tamis centrifuges



Contrôler et protéger votre ligne de production

Le tamiseur centrifuge permet la séparation des corps étrangers des poudres et des granulés. Les déchets sont éjectés vers la sortie de refus pour garantir des fines de haute qualité.

Le tamiseur centrifuge ROTARY a pour objectif d'éliminer les corps étrangers, de réduire les agrégats et d'effectuer une séparation granulométrique des produits reçus en sacs ou en vrac.Le tamis centrifuge contrôle et protège votre ligne de production.

Le tamis centrifuge ROTARY vous assure un produit propre, sans motte, sans corps étranger et protège votre ligne de production d'éventuels endommagements mécaniques. Il garantit donc un produit final de haute qualité. Il est particulièrement adaptés aux secteurs de l'agro-alimentaire, la pharmacie, la chimie ou du synthétique.



Tamis centrifuge Palamatic Process

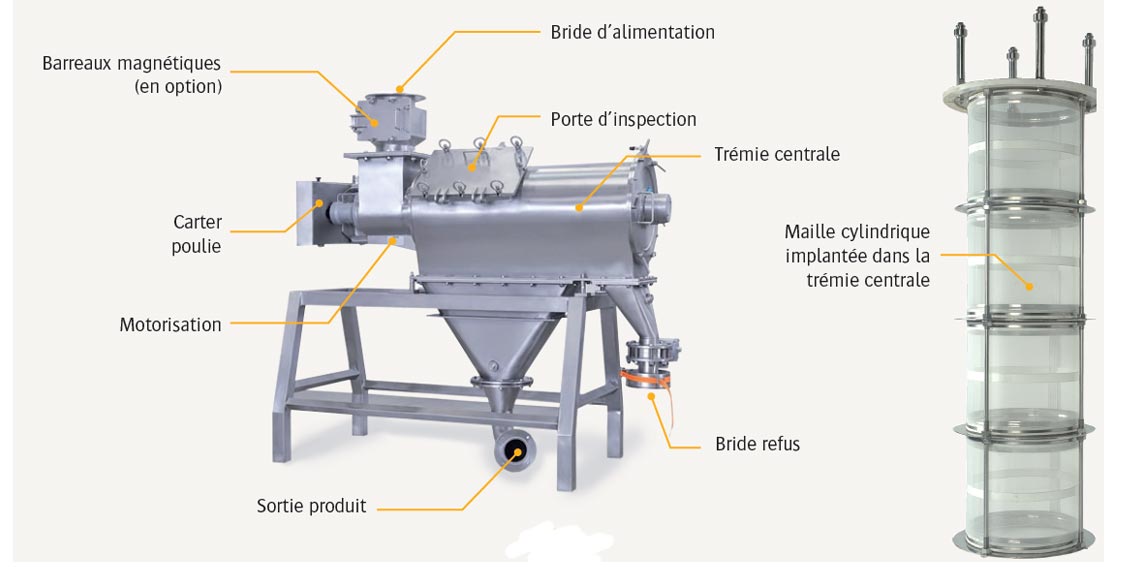

Mode de fonctionnement :


Le produit à tamiser est inséré dans l'enceinte du tamiseur rotatif où il est mis en rotation par les pales rotatives. Les lames du rotor permettent de briser les petits agglomérats et fluidifient les pulvérulents. La force centrifuge propulse les particules fines à travers le tamis tandis que les déchets et gros grains sont déchargés en bout du tamiseur.

Exemples de débits par maille de 2 mm sur farine de blé type T55 :

Taille en mm Débits t./h.
RS 200 RS 300 RS 400
0,2 1,6 2,67 3,57
0,4 4,4 7,35 9,81
0,6 8 13,36 17,84
0,8 11 18,37 24,53
1 15 25,05 33,45
1,4 20 33,4 44,6
2 24 40,08 53,52
3 27 45,09 60,21
4 29 48,43 64,67



Palamatic Process possède également une gamme de tamis centrifuges Easy Clean Design, répondant aux standards hygiéniques en vigueur dans les secteurs de l'agroalimentaire, de la pharmacie ou de la chimie.

  • Débit
    5
  • Hygiène
    4
  • Facilité d'intégration
    3
Partager la page

Les points forts de l'équipement

- Complètement étanche

- Silencieux, pas de vibration

- Changement de la grille en moins de 2 minutes

- Nettoyage aisé

- Joint double sur l'arbre moteur

- Débit élevé

- Fonctionnement en continu

- Encombrement réduit

- Consommation énergétique faible

- Application en ligne

- Possibilité d'implantation dans un transfert pneumatique

- Prix économique

Médias

Découvrir nos équipements en vidéos

Tamis centrifuge

Le tamis centrifuge Palamatic Process est la solution pour le tamisage, criblage ou désagglomération de poudres et solides en vrac.

Découvrir nos équipements en photos

Tamis centrifuge Palamatic Process

Tamis centrifuge Palamatic Process

Tamis centrifuge protégeant les lignes de production industrielles en éliminant les corps étrangers.

Gamme des tamis centrifuges

Gamme des tamis centrifuges

Le produit dosé à tamiser est acheminé à l’intérieur du tamis cylindrique par la vis d’alimentation.

Vue intérieure grille tamis centrifuge poudre

Vue intérieure grille tamis centrifuge poudre

L'accès rapide et facile à l'intérieur du tamis centrifuge est déterminant pour les équipes de maintenance.

Tamis centrifuge inox manutention farine

Tamis centrifuge inox manutention farine

Tamisage de sécurité avant conditionnement. Le tamis centrifuge est alimenté par un conteneur de stockage.

Ouverture du tamis centrifuge pour inspection

Ouverture du tamis centrifuge pour inspection

La porte d'inspection est équipée de sauterelles pour faciliter l'ouverture du tamis.

Tamis centrifuge transfert poudre chimique

Tamis centrifuge acier inox manutention poudres alimentaires

Le tamiseur centrifuge alimente un broyeur industriel à broche et est implanté en sortie d'une station de vidange de sacs.

Tamis centrifuge agroalimentaire chimie manutention poudres

Tamis centrifuge chimie manutention poudres

Le tamis centrifuge protège les lignes de production industrielles et élimine les corps étrangers qui pourraient détériorer la ligne process.

Tamis centrifuge industriel manutention dextrose

Tamis centrifuge industriel manutention dextrose

La dextrose est transportée dans la grille de tamisage via une vis d'alimentation.

Grille tamis centrifuge poudre alimentaire

Maille tamis centrifuge poudre alimentaire

La maille cylindrique est implantée dans la trémie centrale du tamis centrifuge.

tamis centrifuge acier inox manutention grille

Tamis centrifuge acier inox manutention grille

Le tamis centrifuge est équipé d'une trappe d'inspection qui facilite le changement de mailles en deux minutes et le lavage entier de toutes les surfaces lisses internes.

Carter avec poulie sous capot de protection

Carter avec poulie sous capot de protection

Le tamiseur centrifuge permet la séparation des corps étrangers des poudres, des granulés et des produits vrac.

Tamis centrifuge acier inox manutention poudres alimentaires

Tamis centrifuge acier inox manutention poudres alimentaires

Le tamis centrifuge est utilisé pour les applications sur les lignes de production pour les industries alimentaires, laitières et pharmaceutiques.

Tamis centrifuge ligne de production épices

Tamis centrifuge ligne de production épices

Tamis centrifuge manutenton vrac poudres

Tamis centrifuge manutention vrac poudres

L'objectif du tamis centrifuge est de tamiser, cribler, désagglomérer des solides en vrac ou effectuer une séparation solide.

Vue d'ensemble du tamis centrifuge

Vue d'ensemble du tamis avec grille

Le tamis centrifuge contrôle et protège votre ligne de production.

Tamis centrifuge application vétérinaire

Tamis centrifuge poudre alimentaire

Le tamis centrifuge Palamatic Process offre la solution parfaite pour le tamisage en continu des produits secs : il brise les agglomérats pendant le tamisage

Tamis centrifuge poudre de lait

Tamis centrifuge poudre de lait

Le capot démontable au bout du tamiseur permet le nettoyage ou le changement rapide des mailles.

Vue intérieure de l'enceinte de tamisage

Vue intérieure de l'enceinte de tamisage

La trémie centrale permet d'accueillir la grille de tamis circulaire pour le tamisage industriel de vos produits vrac.

Tamis centrifuge poudre hydroxyde fer

Tamis centrifuge poudre hydroxyde fer

Dans la chambre de tamisage, des palettes hélicoïdales rotatives brassent le produit en continu.

Tamis centrifuge poudre industrielle

Tamis centrifuge poudre industrielle

La force centrifuge propulse les grains de poudre à travers la maille du tamis

Tamis centrifuge poudre vis de transfert

Tamis centrifuge poudre vis de transfert

Les pales du tamis ne sont jamais en contact avec la maille et sont utilisées pour briser les agglomérats légers.

Tamis centrifuge poudre

Tamiseur centrifuge pour l'industrie de la pétrochimie

Le produit à tamiser arrive à l'entrée de la machine soit par gravité soit par transfert pneumatique et passe dans la chambre de tamisage cylindrique à l'aide d'une vis.

Réglage du refus sur tamis centrifuge industriel

Réglage du refus sur tamis industriel

Les déchets sont éjectés vers la sortie de refus pour garantir des fines de haute qualité

Tamis centrifuge réglage sortie refus

Tamis centrifuge réglage sortie refus

 Les grosses particules et les déchets sont déchargés par le refus en bout du tamiseur.

Tamis centrifuge Palamatic Process

Tamis centrifuge sucre

Manutention de sucre sur ligne de tamisage pour la fabrication de barres chocolatées.

Tamis industriel centrifuge agro alimentaire

Tamis industriel centrifuge industrie agro-alimentaire

Sur les tamis vibrants alimentés par gravité, il y a une grande trappe d'accès pour l'inspection interne et le nettoyage.

Tamis centrifuge

Tamiseur centrifuge sur process chimique

Le tamiseur centrifuge est alimenté par une vis de transfert tubulaire.

Démontage facile et rapide du tamis centrifuge

Démontage facile et rapide du tamis centrifuge

Le tamis centrifuge effectue une séparation granulométrique des produits vrac.

Tamis centrifuge industriel

Mailles du tamis centrifuge

Le choix des types de maille est défini selon le type de poudre manipulé : nylon, toile synthétique, toile à fils métalliques tissés...

Tamis centrifuge RS400

Tamis centrifuge RS400

Le tamiseur centrifuge permet de tamiser, cribler ou désagglomérer des solides en vrac.



Tamis centrifuge sous manchette flexible

Tamis centrifuge sous manchette flexible

La manchette permet une connexion étanche du process sur le tamis centrifuge.

Tamis centrifuge RS400

Tamis centrifuge RS400

La grille de tamis est disponible en différentes matières et tailles pour s’ajuster aux besoins de chaque client et de chaque spécification du produit.

Tamis centrifuge sur transfert pneumatique

Tamis centrifuge RS400

Le tamis centrifuge Rotary vous assure un produit propre, sans mottes, sans corps étrangers et protège votre ligne de production d’avaries mécaniques. Il garantit donc un produit final de haute qualité.

Tamis centrifuge RS400 ouvert

Tamis centrifuge RS400 ouvert

Sur les tamiseurs centrifuges avec alimentation par gravité, il y a une grande trappe d'accès pour l'inspection interne et le nettoyage.

Tamis centrifuge RS400 vue intérieur

Tamis centrifuge RS400 vue intérieure

Les finitions et matériaux utilisés garantissent que le tamiseur centrifuge est convenable pour des installations biochimiques et pharmaceutiques.

Tamis centrifuge sur process alimentaire

Tamis centrifuge sur process alimentaire

Tous nos tamis centrifuges sont disponibles en réalisation standard, modifiée, ou spécialisée.

Vue intérieure de la trémie du tamis

Vue intérieure de la trémie du tamis

Le tamis centrifuge ROTARY protège votre ligne de production d'éventuels endommagements mécaniques.

Caractéristiques

Les caractéristiques techniques

Le produit dosé à tamiser est acheminé à l'intérieur du tamis cylindrique par la vis d'alimentation. La force centrifuge projette le produit contre les mailles du tamis. Les pales rotatives ne sont pas en contact avec la grille. Elles projettent le produit au travers de la grille détruisant ainsi les mottes et les agglomérats. Les déchets sont évacués en bout de tamis. Par l'impact de la poudre, la grille de tamisage entre en vibration pour accélérer le criblage et éviter les risques de colmatage.

Dimensions :

Dimensions en mm des mailles de tamisage suivant vos demandes : de 50µm à 5 mm

Model Power A B C D E F G H I J K L M
RS 200 2,2 kW 335 541 513 138 203 114 336 219 168 280 219 336 2825
RS 300 3.7 kW 361 641 563 138 216 114 336 219 168 280 219 336 3125
RS 400 5,5 kW 349 641 563 161 216 114 336 219 168 280 219 336 3150

Les principaux avantages

Tamis centrifuge - Vis d'alimentation sous goulotte d'entrée
Tamis centrifuge - Démontage de la toile
Tamis centrifuge - Encombrement réduit
Tamis centrifuge - Porte d'accès
Options

Les options disponibles

  • Tamis centrifuge
    Tamis centrifuge

    Guide de montage

    Pour assurer un accès facile à la grille de tamisage, la conception intègre un démontage rapide et assisté. L'unité de guidage intégrée permet une inspection quotidienne.

  • Tamis centrifuge
    Tamis centrifuge

    Matériaux de fabrication : acier / inox

    Les séparateurs sont disponibles en acier peint, inox 304L et 316L et dans de nombreuses configurations permettant de s'adapter aux exigences de chaque installation.

Applications
  • Fabrication d'épices

    Poudre traitée : paprika - Fabrication d'épices - Industriel spécialisé dans le traitement d’additifs alimentaires. L’objectif de l’installation est le tamisage de la poudre de paprika pour...
