Broyeur industriel à broches Palamatic Process
Description

Broyeur industriel à broches - Micronisation des poudres

Le broyeur à broche est une solution idéale pour la réalisation d'un broyage, avec une granulométrie de poudre désirée, d'une large variété de produits vrac et pulvérulents. Le broyeur à broches Palamatic Process possède un disque rotatif et un disque fixe. Cette fonctionnalité permet d'obtenir des poudres du grande finesse.

La granulométrie des poudres peut-être ajustée suivant l'équipement ou la poudre utilisé.

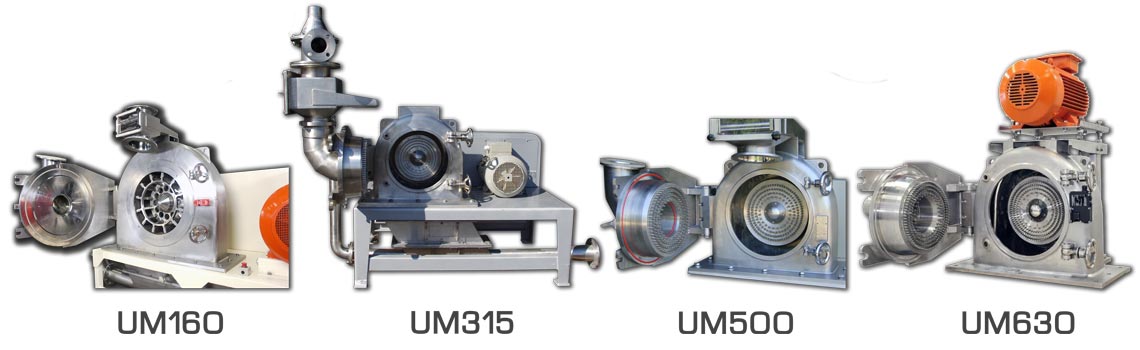

Notre gamme de broyeurs industriels



Modèles

UM160

UM315

UM500

UM630

Puissance en kW

5.5

18.5

37

75

Débit théorique en kg/h*

250

1 000

2 000

3 600

Facteur d'échelle

0.25

1

2

3

* Ces débits sont donnés sur une production de sucre glace avec une granulométrie de sortie < à 130µm pour 98%

Le broyeur industriel POLY-MILL offre la solution idéale pour le broyage d’une large variété de produits vrac et pulvérulents. Chaque procédé de broyage implique une solution bien précise suivant la granulométrie de poudre désirée.
Les broyeurs à broches POLY-MILL sont utilisés pour les broyages fins à ultra fins (D50 = 5 microns) des matériaux secs friables ou difficiles à broyer.

Broyeuse industrielle :

Le broyeur industriel POLY-MILL offre la solution idéale pour le broyage, la désagglomération et la fragmentation d'une large variété de produits vrac et pulvérulents. Chaque procédé de broyage implique une solution bien précise suivant la granulométrie de votre poudre désirée. Le moulin industriel POLY-MILL peut être équipé de plusieurs options de broyage et de concassage facilement interchangeables afin de s'adapter aux besoins bien spécifiques de chaque application.





  • Finesse
    5
  • Débit
    3

Process agroalimentaire

Process industriel agroalimentaire
Process industriel agroalimentaire
Process sucre glace
Process sucre glace

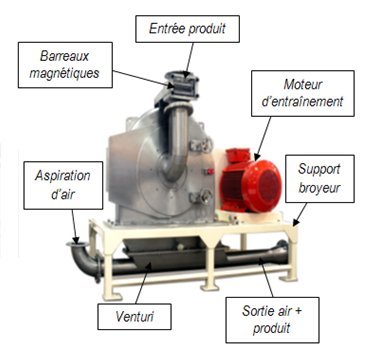

Mode de fonctionnement de la machine de broyage

L’alimentation du produit se fait de façon centrale. Un séparateur magnétique est intégré en amont de la chambre de broyage. Le broyage se fait par impacts entre les rangées de broches montées concentriquement sur le disque rotatif.
La granulométrie des poudres en sortie est déterminée par trois facteurs principaux :
1- La vitesse de rotation
2- Le nombre et la forme des broches
3- Le débit d’air traversant

Broyeur industriel Palamatic Process
Broyeur industriel Palamatic Process

Applications

Partager la page

Les points forts de l'équipement

- Excellente fiabilité de broyage sur de longues périodes de production
- Mécanique de très haute résistance, très haut degré de qualité
- Efficacité
- Sécurité d'utilisation
- Facilité de maintenance et de nettoyage
- Expérience multi-produits avérée
- Risques de contamination croisée nuls

Médias

Découvrir nos équipements en vidéos

Solutions de broyage industriel et de micronisation Palamatic Process

Le broyeur industriel POLY-MILL Palamatic process est la solution  pour le broyage, la désagglomération, la fragmentation ou la micronisation d'une large variété de produits vrac et pulvérulents. Venez tester vos produits avec notre broyeur UM160 dans notre station d'essais !

Découvrir nos équipements en photos

Gamme de broyeurs

Gamme de broyeurs

Gamme des broyeurs à broches pour la micronisation des poudres.

Broyeur à broches riz poudre de riz

Broyeur à broches poudre de riz

Le broyeur industriel est alimenté par une station de vidange big bag et sac (Duopal 0)

A l'aide d'un système de transport pneumatique le riz alimente le broyeur.

Broyage-industriel-riz

Broyage industriel de riz

Micronisation de riz pour la fabrication de farine de riz.

Broyeur industriel nombre de rangées de broches modulable

Broyeur à broches industriel

Le broyeur à broches Palamatic Process est équipé de deux disques rotatifs ce qui permet d'obtenir une grande finesse de poudre.

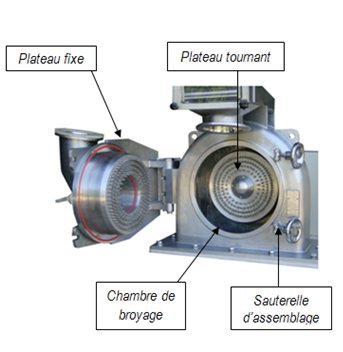

Chambre de broyage

Chambre de broyage

L'alimentation du produit se fait de façon centrale. Un séparateur magnétique est intégré en amont de la chambre de broyage.

Broyage industriel Palamatic Process

Broyeur poudre Palamatic Process

Le montage du moteur du broyeur est réalisé selon vos contraintes d'implantation.

Broyage industriel farine de riz

Broyage industriel farine de riz

Le broyeur industriel est la solution idéale pour le broyage d'une large variété de produits vrac et pulvérulents.

Broyage industriel semoule de blé

Broyage industriel de semoule

Micronisation de semoule. Venez tester notre broyeur industriel dans notre station d'essais.

Broyage industriel semoule réduction granulométrique

Broyage industriel de semoule réduction granulométrique

Micronisation de semoule. Venez tester votre broyeur industriel dans notre station d'essais.

Broyage industriel station essais Palamatic Process

Broyage industriel station essais Palamatic Process

Le broyeurs Palamatic Process est utilisé pour le broyage fin des matériaux secs, friables ou difficile à broyer.

Broyage industriel poudre Palamatic Process

Broyeur poudres et produits vrac

Le broyage se fait par impacts entre les rangées de broches montées concentriquement sur le disque rotatif.

Broyage réduction granulométrique

Broyeur industriel

La granulométrie des poudres en sortie est déterminée par trois facteurs principaux :

- La vitesse de rotation

- Le nombre et la forme des broches

- Le débit d'air traversant

Broyeur à broches accès de chambre de broyage

Broyeur à broches Palamatic Process

L'accès à la chambre de broyage est simple grâce à une porte large et à la possibilité de chargement d'outil : implantation de pales et de cages de calibrage.

Broyeur à broches réduction granulométrique riz

Broyeur à broches réduction granulométrique riz

Micronisation de riz pour la fabrication de farine de riz. Venez tester votre broyeur industriel dans notre station d'essais.

Broyeur industriel station essais Palamatic Process

Broyeur à broches industriel station essais

Conception passage d'arbre renforcé assurant une vitesse de rotation élevée ainsi qu'une étanchéité totale.

Broyeur granulation

Broyeur réduction granulométrique

Granulométrie ultra fine grâce à une vitesse de rotation très élevée : jusqu'à 6 000 tours/min.

Broyeur industriel conique usage vétérinaire

Broyeur industriel conique usage vétérinaire

Broyage industriel sur ligne de production industrielle pour la fabrication de produits vétérinaires.

Micronisation des poudres

Broyeur produits vrac et pulvérulents

Les résultats obtenus avec nos broyeurs industriels sont la valorisation des matières, ainsi qu’une plus grande facilité de stockage et de transport.

Broyeur industriel granulation

Granulation industrielle

Broyeur industriel sur ligne de production de produits alimentaires.

Broyeur industriel granulation manutention poudres vrac

Broyeur industriel manutention poudres vrac

Broyage de noix pour l'industrie agro-alimentaire.

Broyeur industriel granulation manutention poudres vrac

Broyage industriel

La polyvalence des broyeurs industriels les rend très prisés dans différents secteurs industriels : pharmacieagroalimentaire, poudres minérales, chimie (engrais, pesticides, peintures, pigments).

Broyage industriel fin et ultra fin

Broyeur industriel broches modulables

Le broyeur à broches est équipé d’une chambre de broyage avec un rotor à broches tournant ainsi que d’un stator à broches fixe qui permettent d'obtenir une grande finesse de poudre

Broyeur à broches POLY MILL matériaux secs

Broyeur industriel agro alimentaire

La finesse de broyage peut être ajustée en modifiant la vitesse du rotor à broches mais aussi par le débit d’alimentation du broyeur.

Réduction granulométrique produits pulvérulents

Broyeur ligne de production industrielle

La chambre de broyage de large dimension permet même de broyer des matériaux ayant tendance à colmater.

Broyeur industriel de semoule de blé

Broyeur industriel semoule de blé dur

Le broyeur à marteaux permet le broyage de tous types de céréales et produits secs

Skid de mélange, broyage et conditionnement de sucre glace

Skid de broyage, mélange et conditionnement de sucre glace

Cette installation consiste à transformer le sucre cristal en sucre glace afin d’obtenir une grande finesse du grain pour une utilisation efficace et optimale dans la pâte chocolat. La finalité étant d’éviter la création de mottes sans l’ajout d’additifs.



Chambre broyage poudre industrielle

Chambre broyage poudre industrielle

Chambre de broyage facile d'accès grâce à l'ouverture de la porte du disque à broches fixes.

Broyeur poudres et granulés

Broyeur poudres et granulés

Chambre de broyage pour accéder au disque à broches rotatives.

Broyeur sucre cristal sucre glace

Broyeur sucre cristal sucre glace

Ligne complète de micronisation et de conditionnement en sac de sucre glace

Broyeur sucre cristallisé sucre glace

Broyeur sucre cristallisé sucre glace

Micronisation de sucre cristal en sucre glace pour un conditionnement en sacs.

Contrôle broyeur industriel automatisme

Contrôle broyeur industriel automatisme

Le broyeur industriel Palamatic Process est relié à une armoire de commande (automatisme industriel). L'opérateur peut ainsi piloter à distance le processus de micronisation

Courbe granulométrique broyeur industriel

Courbe granulométrique broyeur industriel

C'est l'opération consistant à étudier la répartition des différents grains d'un échantillon de sucre broyé

Détection magnétique sur broyeur industriel

Détection magnétique sur broyeur industriel

Les systèmes de détection magnétique s’inscrivent dans cette démarche en séparant, du flux du produit passant, les particules de métaux ferreux même faiblement magnétisés ou de taille très fine.

Broyeur épices

Broyage de sucre cristal

Unité de broyage pour sucre glace pur avec conditionnement en sacs.

Broyeur alimentaire conception hygiénique

Broyeur alimentaire conception hygiénique

Système de déconditionnement vers un stand de broyage pour cacahuètes.

Réduction granulométrique produit chimique

Réduction granulométrique produit chimique

Ligne complète de micronisation et conditionnement en sacs d'algues marines.

Réduction granulométrique outils interchangeables

Réduction granulométrique outils interchangeables

Le broyeur POLY-MILL offre une excellente qualité de broyage sur de longues périodes de production.

Réduction granulométrique semoule de blé

Réduction granulométrique semoule de blé

Fabrication de semoule de blé dur pour la fabrication de produits alimentaires comme les pâtes fraîches.

Broyage réduction granulométrique de particules

Réduction granulométrique de particules

Caractéristiques

Les caractéristiques techniques

Le déchiqueteur industriel POLY-MILL offre une excellente fiabilité de broyage sur de longues périodes de production. Conçu avec une mécanique de très haute résistance, le moulin industriel offre non seulement efficacité et sécurité d'utilisation, mais aussi une facilité de maintenance et de nettoyage. Les risques de contamination croisée sont nuls.

Les outils disponibles sont :

  • Broches, avec ou sans crible
  • Marteaux, mobiles ou fixes
  • Pales

Optique de résultats : broyage fin, broyage moyen, broyage grossier, concassage, pulvérisation, réduction granulométrique, séparation des fibres pour tous types de produits à transformer.
Le POLY-MILL est disponible en acier peint, inox 304 et 316L et s'adapte ainsi aux exigences de chaque process.

Modèle (1)



UM-315

UM-500

UM-630

Type de broyage

à pales

Kw

18,5

37

75

à broches

Kw

18,5

37

75

Vitesse standard

à pales

t/min

7300

4600

3500

à broches

t/min

8150

5900

4900

moteur

t/min

2880

1440

1440

Poids (2)

KGS.

315

650

1200

Coefficient de débit



1

2

3,2



Dimensions du broyeur industriel :

Modèles A B C D ØD1 ØD2 E F G KW Max Air Volume
m³/h
UM 160 625 645 714 1340 76 165 660 1210 1115 5,5 500
UM 315 910 1035 614 1524 168 280 910 1470 1105 18,5 1500
UM 500 1185 1035 614 1800 219 336 910 1470 1280 37 3200
UM 630 1450 1335 614 2065 219 336 1215 2620 1462 75 5000
Applications
  • Ligne pour biscuiterie

    Poudre traitée : sucre cristal - Ligne pour biscuiterie - Groupe Marocain spécialisé dans la biscuiterie, la chocolaterie et le cacao. L’objectif du client était de transformer du sucre cristal en...
    Découvrir
  • Ligne sucre glace

    Poudres traitées : amidon et sucre cristallisé - Ligne sucre glace - Entreprise coopérative sucrière française - Fourniture et mise en service d’un ensemble d’équipements permettant la production de...
    Découvrir
  • Préparation algues marines

    Produits traités : algues marines Préparation algues marines Fabricant de matière première organique pour la cosmétique. PALAMATIC PROCESS a conçu et fabriqué une ligne complète de micronisation, de...
    Découvrir
