Conditionneuse de sacs Palamatic
Description

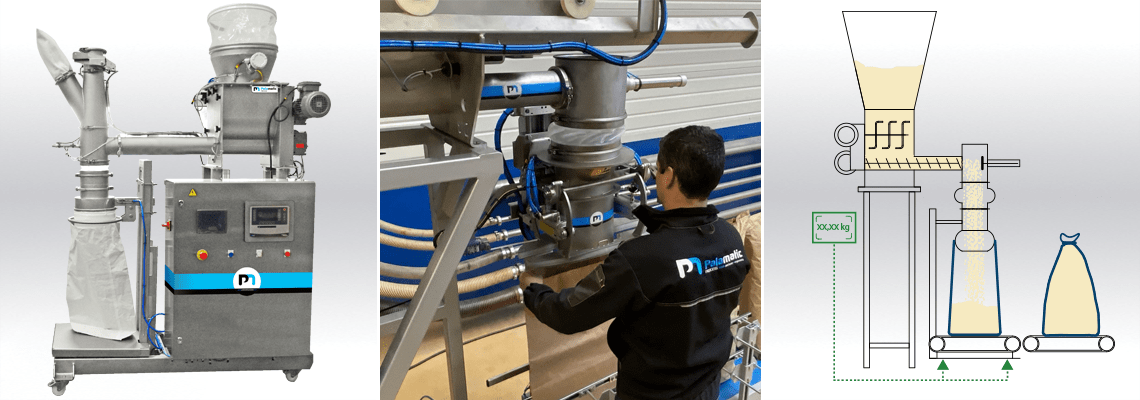

Station de remplissage sacs PalSack®01 - Confinement, précision, nettoyabilité


Notre remplisseuse de sacs PalSack®01 assure le dosage des produits par une vis sans fin horizontale. La conditionneuse PalSack® 01 permet le remplissage de tous les types de sacs allant de 5 à 50 kg et ce, quel que soit leur type : toile de jute, papier, plastique, sac gueule ouverte, sac avec liner, simple couche, double couche, microperforé... Le débit obtenu peut atteindre jusqu'à 100 sacs / heure.

L'ensacheuse sac offre de nombreuses fonctionnalités comme la couture du haut du sac, la dépose de la sache interne, la fermeture du sac de manière totalement étanche à l'aide d'une soudeuse manuelle ou automatique...

Cet équipement a l'avantage de disposer à la fois :

  • D'une tête de remplissage avec une double enveloppe et un joint gonflant ou mors de serrage pour le confinement la connexion sac/bouche d’ensachage.
  • D'un système de pesée de l'ensemble de la structure afin d'éviter toute interférence de pesée (tension de sacs) : version disponible en pesée brute ou pesée nette
  • D'un système de dosage adapté à chaque problématique (précision, nettoyabilité, débit...)
Ensacheuse industrielle PalSack01

PalSack®01-J-P-Brut



Les différentes configurations possibles du modèle PalSack®01 :

  Réf. Équipements  possibles  Fonctions Avantages
Choix 1 J Joint gonflant  Connexion étanche
de la sache/du sac
Confinement maximum
M Mors de serrage  Connexion rapide
de la sache/du sac
Rapidité,  ergonomie de mise en place et sacs multiformat
Choix 2  P Plateau support Tenue du sac lors du remplissage  Hygiène, réglage en hauteur pour adaptabilité au format des sacs
C Convoyeur d'évacuation Tenue et évacuation du sac lors du conditionnement Ergonomie, cadence accrue
Choix 3 Net Pesage net Assurer le dosage du produit à conditionner  Cadence accélérée (dosage en temps masqué) / peut nécessiter une double pesée de contrôle
Brut Pesage brut Pesage de l'ensemble du contenant et du contenu Pesage commercial, traçabilité


Notre conditionneuse PalSack®01 est configurable en modulant les équipements de base possibles : choix 1 + choix 2 + choix 3.
Exemple de référence possible : PalSack®01-J-P-Net

Choix 1 : deux types de connexion possibles du sac :

  • Joint gonflant "J" : Il assure une connexion entièrement étanche. La conception en double enveloppe équilibre les pressions et dégazages. Un design hygiénique est envisageable pour un démontage aisé de l'ensemble des pièces.

  • Mors de serrage "M" : L'accostage du sac par demi-coquillage est conçu avec une bouche ovale équipée de deux mâchoires actionnées par un vérin pneumatique. L'utilisation de ce type de connexion est recommandée lorsque le remplissage du sac est effectué de manière suspendue.

Notre bureau d’engineering propose des solutions personnalisées pour vos ensacheuses automatiques en fonction de vos contraintes d’implantation et de vos débits. Nous définissons ensemble la solution sur mesure et adéquate après visite de votre site et suivant votre cahier des charges précis.
Palamatic Process propose aussi une gamme de systèmes de remplissage de sacs semi-automatiques ou automatiques pour sacs à bouche ouverte.
L'ensacheuse a pour objectif le conditionnement de produits en poudre ou granuleux dans des sacs à bouche ouverte. La station de remplissage est adaptée à un grand nombre de sacs et se caractérise par sa facilité d'utilisation.



  • Cadence
    3
  • Précision du dosage
    5
  • Confinement
    4
PalSack01 J-C-Brut

PalSack®01-J-C-Brut


PalSack®01 M-C-Brut

PalSack®01-M-C-Brut

PalSack01 J-P-Brut

PalSack®01-J-P-Brut

PalSack01 M-P-Brut

PalSack®01-M-P-Brut

PalSack01 J-C-Net

PalSack®01-J-C-Net


PalSack®01 M-C-Net

PalSack®01-M-C-Net

PalSack®01 J-P-Net

PalSack®01-J-P-Net

PalSack01 M-P-Net

PalSack®01-M-P-Net


Partager la page

Les points forts de l'équipement

- Rétention minimisée
- Design compact et nettoyabilité du système
- Ecluse rotative pour dosage du produit
- Anneau de serrage
- Confinement

Médias

Découvrir nos équipements en vidéos

Station d'ensachage Palamatic Process

Conditionnement de sacs

Mélange et ensachage d'épices

Découvrir nos équipements en photos

Tête de remplissage de sac

Tête de remplissage de sac

Tête de remplissage de sac pour le mélange de poudres.

Convoyeur bande remplir sacs

Convoyeur bande remplir sacs

Process de convoyage à bande pour remplir des sacs.

Mise en sac PALSACK® 01

Mise en sac - PALSACK® 01

Poste de mise en sac PALSACK® 01 .

Process remplissage sacs

Process remplissage sacs

Process de remplissage de sacs PALSACK® 01.

Installation remplissage de sacs

Installation remplissage de sacs

Installation complète pour le remplissage de sacs.

Remplissage sac

Conditionneuse sacs

Remplissage de sacs pour application dans l'industrie agro-alimentaire. La poudre traitée est de la poudre de lait.

Mâchoires de fermeture sur poste de remplissage de sacs

Mâchoires sur poste de remplissage de sacs

Les mâchoires permettent de maintenir le sac sur le poste pendant la phase de remplissage.

Skid de remplissage de sacs

Skid de remplissage de sacs

Station de remplissage de sacs mobile déplaçable au chariot élévateur. Le skid de remplissage est équipé d'un doseur à vis Easyclean.

Ensacheuse automatique produits vrac

Ensacheuse palamatic process

Station de remplissage de sacs pour l'industrie du petfood.

Station de remplissage de sacs poudre Palamatic Process

Soudeuse de sacs poudre Palamatic Process

La ligne de conditionnement de sacs est équipée d'un système de fermeture par soudure pour assurer le confinement de la poudre conditionnée.

Ensacheuse automatique poudres

Ligne de remplissage sacs

Conditionnement de poudre alimentaire en sortie de tamiseur industriel.

Double tête de remplissage de sacs

Double tête de remplissage de sacs

Conditionnement de sucre glace en sortie de broyeur industriel.

Pesage remplissage de sacs

Pesage remplissage de sacs

Système de pesage industriel sur ligne de conditionnement de pigments en vrac.

Ligne de remplissage de sacs avec convoyeur à bande

Ligne de remplissage de sacs avec convoyeur à bande

Ligne de convoyage et de conditionnement d'écailles avec soudeuse pour fermeture du sac.

Mise en place du sac sur la tête de remplissage

Mise en place du sac sur la tête de remplissage

Après remplissage, le sac est soudé et évacué sur un convoyeur à bande.

Pesage commercial sur station de remplissage de sacs

Pesage commercial sur station de remplissage de sacs

La conditionneuse de sacs est équipée d'un système de pesage qui permet le pesage brut du contenant.

Remplissage de sacs sur ligne de production industrielle

Remplissage de sacs sur ligne de production industrielle

Skid ensachage d'ingrédients en sortie de tour d'atomisation.

Fermeture du sac après remplissage

Fermeture du sac après remplissage

Soudeuse de sacs par impulsion pour souder la sache après la phase de conditionnement.

Alimentation tête de remplissage de sacs

Alimentation tête de remplissage de sacs

L'ensacheuse est alimentée en écailles via une vanne papillon installée sur la trémie tampon.

Système de remplissage de sacs

Système de remplissage de sacs

La station de conditionnement de sacs est alimentée par un doseur à vis.

Ligne de conditionnement de sacs industrielle

Ligne de conditionnement de sacs industrielle

L'armoire de commande électrique permet le pilotage de la ligne de production industrielle.

Remplissage de sacs de poudre

Remplissage de sacs de poudre

La tête de remplissage est équipée de pinces pour le maintien du sac lors de la phase de remplissage.

Conditionnement en sacs

Conditionnement en sacs

Un détecteur de métal gravitaire permet de garantir un produit final de qualité.

Conditionnement de poudre en sacs

Conditionnement de poudre en sacs

La conditionneuse de sacs est alimentée via une manchette de connexion souple.

Remplissage sacs industriels

Remplissage sacs industriels

Un doseur à vis avec arbre de dévoûtage intégré (Modèle D13) est positionné sous le mélangeur au rez-de-chaussée et permet d’alimenter la conditionneuse de sacs avec une précision de plus ou moins 20 g.

Ligne de conditionnement de sacs avec contrôle de poids

Ligne de conditionnement de sacs avec contrôle de poids

Process de convoyage et de conditionnement d'écailles dans le secteur de la pétrochimie.

Ligne de conditionnement automatique de sacs d'écailles

Ligne de conditionnement automatique de sacs d'écailles

Application dans le secteur de la pétrochimie.

Stations de remplissage de sacs alimentées par transfert pneumatique

Stations de remplissage de sacs alimentées par transfert pneumatique

Les cyclones de transfert pneumatique par aspiration alimentent les stations de remplissage mixtes : sacs et big bags.

Soudeuse pour sacs en plastique

Soudeuse pour sacs en plastique

La soudeuse permet une fermeture hermétique du sac après remplissage après l'étape de mise sous vide du sac.

Ensacheuse automatique

Ensacheuse automatique

Le dispositif de dosage en amont remplit le sac. Les volumes s’équilibrent via le tube de remplissage double enveloppe.



Remplissage de sacs Palsack® 01

Remplissage de sacs Palsack® 01

Le mélange de poudres (maïs, colorant, arômes, pyrophosphate et carbonate) est récupéré par un doseur à vis pour l’ensachage. Plusieurs têtes de remplissage sont disponibles pour correspondre aux différents types de sac (5-10-25 kg).

Un barreau aimanté est positionné dans la bouche de remplissage de sac.



Station de remplissage sac - Palsack 01

Station de remplissage sacs - Palsack 01

La station de conditionnement de sacs permet un pesage commercial des sacs qui sont ensuite évacués sur un convoyeur à rouleaux.

Mise en sac poudre alimentaire

Mise en sac poudre alimentaire

Ligne de conditionnement de sacs de sucre équipée d'un convoyeur à bande.

Station de conditionnement sac - poudres alimentaires

Station de conditionnement sac - Poudres alimentaires

Conditionnement en sacs de farine animale sur une ligne de production industrielle.

Mise en sac produit pharmaceutique

Mise en sac produit pharmaceutique

Poste de chargement de sacs d'acide citrique.

Remplissage de sacs de sucre en poudre

Ligne pour biscuiterie

Unité de broyage pour sucre glace pur avec conditionnement en sacs.

Caractéristiques

Les caractéristiques techniques

Cadence 10 à 100 sacs/h.
Capacité 5 à 60 kg/sac
Matériaux de fabrication Acier peint, inox 304L, inox 316L
Puissance installée 1.5 kW
Consommation air comprimé 0.1 Nm³
Débit de dépoussiérage 100 m³/h

Précision de pesage : +/- 40g
Joint gonflant : FDA



Mode opératoire :

1- Mise en place du sac
2- Accostage du sac (joint gonflant)
3- Remplissage du sac grande vitesse
4- Gestion de pesée
5- Fin du remplissage, dégonflage du joint et évacuation du sac

Notre bureau d'études est à votre disposition pour vous proposer des solutions adaptées à votre process et à vos exigences de production.

Plan ensacheuse - Palamatic Process

Plan du PalSack®01-J-C-Net

Options

Les options disponibles

  • Echantillonneur sur station de conditionnement de sacs
    Echantillonneur sur station de conditionnement de sacs

    Prélèvement volumétrique dans le flux du produit pour la garantie d'un échantillonnage représentatif

    L'échantillonneur est implanté sur le poste de conditionnement de sacs. Il assure ainsi un prélèvement automatique à chaque conditionnement. La traçabilité est ainsi garantie.

  • Table vibrante pour tassement du produit
    Table vibrante pour tassement du produit

    Moteur vibrant sur structure

    La vibration du sac en fin de conditionnement permet d'optimiser le volume de remplissage du sac.
    Autre alternative de tassement : compression à air ou pression mécanique.

  • Hotte de dépoussiérage sur station de remplissage de sacs
    Hotte de dépoussiérage sur station de remplissage de sacs

    Dépoussiérage de la tête de remplissage

    Au moment de la déconnexion du sac, la hotte d'aspiration positionnée autour de la tête d'ensachage permet d'aspirer les éventuelles traces de produit autour de la gueule du sac.
    Le système de dépoussiérage est connecté au système double enveloppe.

  • Soudeuse de sacs sur ligne de conditionnement
    Soudeuse de sacs sur ligne de conditionnement

    Soudeuse de sacs - cadence de 4 à 20 sacs/min.

    Si la soudeuse est manuelle, possibilité d'installer un équilibreur de charge. Elle est particulièrement adaptée aux sacs en plastique avec une longueur de soudure (laize) allant de 650 à 1 000 mm.
    Elle se décline en plusieurs versions selon la technologie de fermeture choisie : soudure double impulsions, soudure thermique, soudure air chaud...


  • Couseuse de sacs industrielle
    Couseuse de sacs industrielle

    Couseuse de sacs automatique ou manuelle.

    Elle est principalement utilisée pour la fermeture des sacs en papier.

  • Clippeuse industrielle pour fermeture de sacs
    Clippeuse industrielle pour fermeture de sacs

    Fermeture de la sache

    Système de fermeture à clips (agrafes) manuel ou automatique.
    Compatible avec les applications pour les industries agro-alimentaires.

  • Imprimante pour conditionneuse de sacs
    Imprimante pour conditionneuse de sacs

    Imprimante industrielle pour marquage de sacs

    Impression d’étiquettes de pesée avec historique, autocollantes, en ticket, impressions jet d'encre directement sur le sac, n° lot, opérateur.

  • Barreaux aimantés sur process ensacheuse
    Barreaux aimantés sur process ensacheuse

    Captation des particules métalliques en fin de ligne

    Cette phase de contrôle avant conditionnement permet de s'assurer d'un produit fini de haute qualité
    Les barreaux sont positionnés au cœur du flux du produit afin de retenir les particules métalliques.

  • Convoyeur à bande sur conditionneuse de sacs
    Convoyeur à bande sur conditionneuse de sacs

    Couvoir d'alimentation ou d'évacuation

    Il peut être installé sur des pesons.
    Le convoyeur peut être équipé d'un châssis rehaussé pour assurer le maintien des sacs.

  • Mise sous azote du sac
    Mise sous azote du sac

    Conditionnement sous atmosphère contrôlée

    Remplissage en flux continu ou par casse au vide. Le conditionnement sous azote implique la mise en place de sacs spécifiques et d’une fermeture par soudage.

Cas clients
  • Ligne pour biscuiterie

    Poudre traitée : sucre cristal - Ligne pour biscuiterie - Groupe Marocain spécialisé dans la biscuiterie, la chocolaterie et le cacao. L’objectif du client était de transformer du sucre cristal en...
  • Salle blanche de conditionnement

    Poudre traitée : poudre de lait - Salle blanche de conditionnement - Laiterie de premier rang et fabricant de poudre de lait à haute valeur ajoutée pour les leaders du marché infantile.
  • Conditionnement de sucre blanc, bio, roux.

    Poudres traitées : sucre blanc raffiné et sucre roux avec une granulométrie de 600 µm - Conditionnement de sucre blanc, bio, roux - Leader en Afrique et dans le Bassin Méditerranéen dans l’industrie...
  • Préparation algues marines

    Produits traités : algues marines - Préparation algues marines - Fabricant de matière première organique pour la cosmétique. PALAMATIC PROCESS a conçu et fabriqué une ligne complète de micronisation,...
  • Préparation pour gâteaux

    Poudres traitées : amidon modifié, bicarbonate de sodium, poudre de graisse, base de fouettage, gélatine, sucre moulu - Préparation pour gâteaux - Société basée en Arabie Saoudite qui fabrique et...
  • Arômes alimentaires naturels

    Poudres traitées : facteurs d'appétence, arômes alimentaires naturels - Arômes alimentaires naturels - La société, spécialisée dans la fabrication d’arômes destinés à l’alimentation des animaux...
  • Conditionnement de plantes aromatiques

    Produit traité : herbes aromatiques séchées - Conditionnement de semences - Installation d'un double poste de vidange : vidange big bags et vidange conteneurs pour alimentation mélangeur ainsi que d...
  • Ligne de fabrication de fond de teint

    Poudres traitées : silice et oxyde fer - Ligne de fabrication de fond de teint - L'objectif de l'installation est le mélange et l'homogénéisation des différents ingrédients.
  • Transfert continu de crackers

    Produits traités : biscuits apéritifs, snacks, chips et crackers - Transfert continu de crackers - En sortie d’extrusion, après l’alimentation en farine de pomme de terre, les biscuits soufflés sont...
  • Broyage et conditionnement de produits finis

    Produits traités : insectes séchés - Broyage et conditionnement de produits finis - Atelier de transformation et de conditionnement de produits à destination du secteur de la nutrition animale.
  • Solution clé en main de tamisage, dosage et ensachage avec de poudres toxiques

    Poudre traitée : Oxyde de lithium nickel manganèse cobalt - Solution clé en main pour le tamisage, le dosage et le remplissage de sacs de 22 kg de poudre toxique. Amélioration de l'ergonomie et de la...
Téléchargez la brochure
Téléchargez la fiche

Équipements complémentaires

Manipulateur sac MANIS 160-1700

Levage sans effort, Sécurité, TMS

Tamis vibrant - 3 modèles GSC

Hygiène, Sécurité process, Élimination des agglomérats, Débits élevés,...

Echantillonneur de poudre ECD

Prélèvement volumétrique confiné, Aucune exposition au produit, Prise...

Doseur vibrant

Extraction et dosage, jusqu'à 2t./h., Produits fragiles et abrasifs,...

Manipulateur sac MANIS 160-1700

Levage sans effort, Sécurité, TMS
Ligne production Palamatic Process

Venez tester nos équipements dans notre station d'essais

Vos coordonnées

Je souhaite avoir plus d'information :

En quoi pouvons-nous vous aider ?

Notez que les champs marqués d'une étoile "*" sont obligatoires pour l'envoi de votre message.
