FlowMatic®02 Remplissage big bag

  • Essai
  • Plan d'accès
flowmatic02-remplissage-big-bag-manutention-confinement
Description

REMPLISSAGE BIG BAG - Confinement et stabilité des big bags

La station de remplissage big bag, également appelée remplisseuse big bag a été conçue pour remplir les conteneurs souples avec un confinement total. Les stations FlowMatic® 02 intègrent un joint gonflant de confinement et un tablier d'accrochage du big bag qui est réglable en hauteur. L'ajustement de la structure est réalisé grâce à un vérin pneumatique piloté par un automate qui donne au big bag une forme optimale lors des opérations de remplissage et qui permet le conditionnement de big bags de différentes hauteurs. La tête de remplissage, quant à elle, est conçue en double enveloppe pour assurer l'équilibrage des volumes et ainsi éviter toute émanation de poussière dans l'atmosphère.
La station de remplissage FlowMatic® 02 possède une cadence de remplissage allant de 10 à 20 big bags par heure.

Le réglage automatique en hauteur des fourches, au travers d'un vérin de tension, permet une mise en tension du big bag. Ce dispositif assure un remplissage optimal et stable. Le joint gonflant fixe de façon étanche la manchette de remplissage lors du processus de remplissage et permet alors de traiter d'important débits.



  • Automatisation
    2
  • Cadence
    2
  • Encombrement
    5
Remplissage big bag Palamatic Process



Mode opératoire :
1. Mise en place du big bag sur le poste de conditionnement
2. Fixation étanche de la manchette de remplissage big bag par joint gonflant
3. Mise en tension du big bag par vérin pneumatique
4. Remplissage du big bag
5. Descente progressive du big bag par soupape ajustable
6. Dépose du big bag sur sa palette : formage du fond (stabilité du big bag à la manutention)
7. Fin de remplissage, dégonflage du joint. Le big bag est prêt à être évacué
8. Evacuation du big bag par chariot élévateur ou transpalette, par la palette de manutention ou par les sangles du big bag

PALAMATIC PROCESS a développé une gamme complète de stations de conditionnement big bags (FIBC, super sack, jumbo bag, bulk bag) pour répondre aux différents besoins des industries. Le modèle FlowMatic®02 représente la solution efficace et flexible pour le conditionnement simple des produits en vrac et pulvérulents. Débits de 1 à 15 big bags/h.

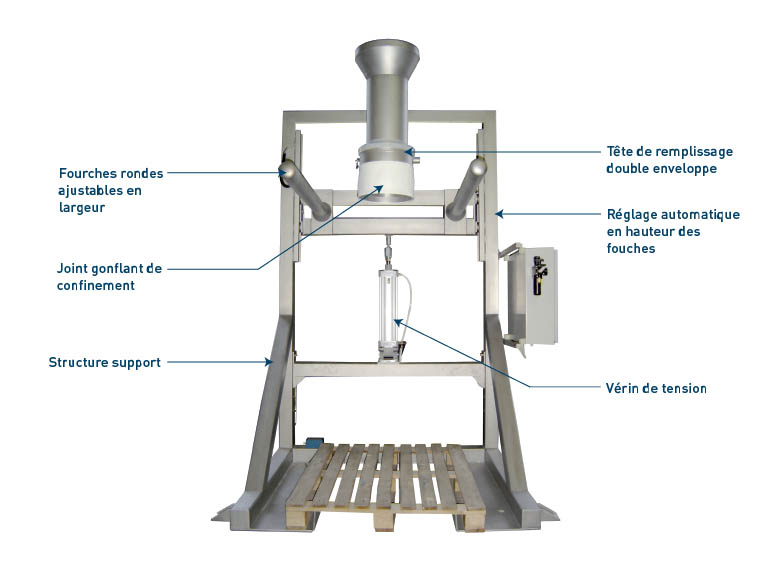

La remplisseuse big bag FlowMatic®02 intègre un joint gonflant de confinement et un tablier d’accrochage du big bag réglable en hauteur via un vérin pneumatique piloté. L’ensemble de la structure réglable permet de conditionner des big bags de différentes hauteurs en fonction des densités des produits. La tête de remplissage est conçue en double enveloppe permettant d’assurer l’équilibrage des volumes et ainsi d’éviter toute émanation de poussières dans l’atmosphère. Le vérin de tension permet d’assurer une tension lors de la phase de remplissage et de donner ainsi au big bag une forme optimum. Le fond du big bag restant plat, sa manutention est sûre sans risque de basculement.

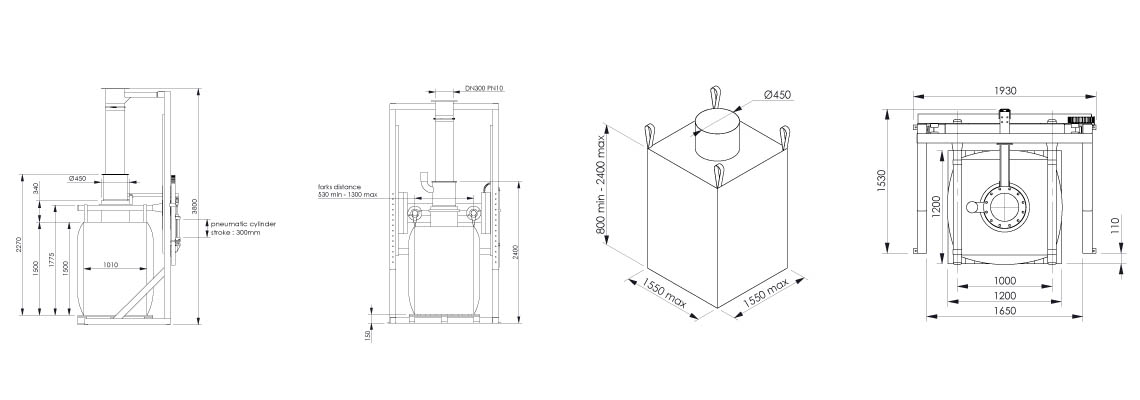

dimensions-flowmatic02-remplissage-bigbag
Partager la page

Les points forts de l'équipement

- Fourches ajustables en largeur pour le remplissage optimal de tous les types de big bags
- Joint gonflant pour assurer un confinement et permettre des débits importants
- Vérin de tension pour assurer le parfait remplissage du big bag et le préparer aux opérations de manutention
- Retrait du big bag possible par chariot ou transpalette

Médias

Découvrir nos équipements en vidéos

Remplissage big bags FlowMatic 02

Remplissage big bags FlowMatic 02 - Confinement et stabilité des big bags

Gamme de stations de remplissage big bag

Gamme de station remplisseuse big bag - FlowMatic

Découvrir nos équipements en photos

Aspiration pour cyclone

Cyclone de transfert pour alimentation de la station

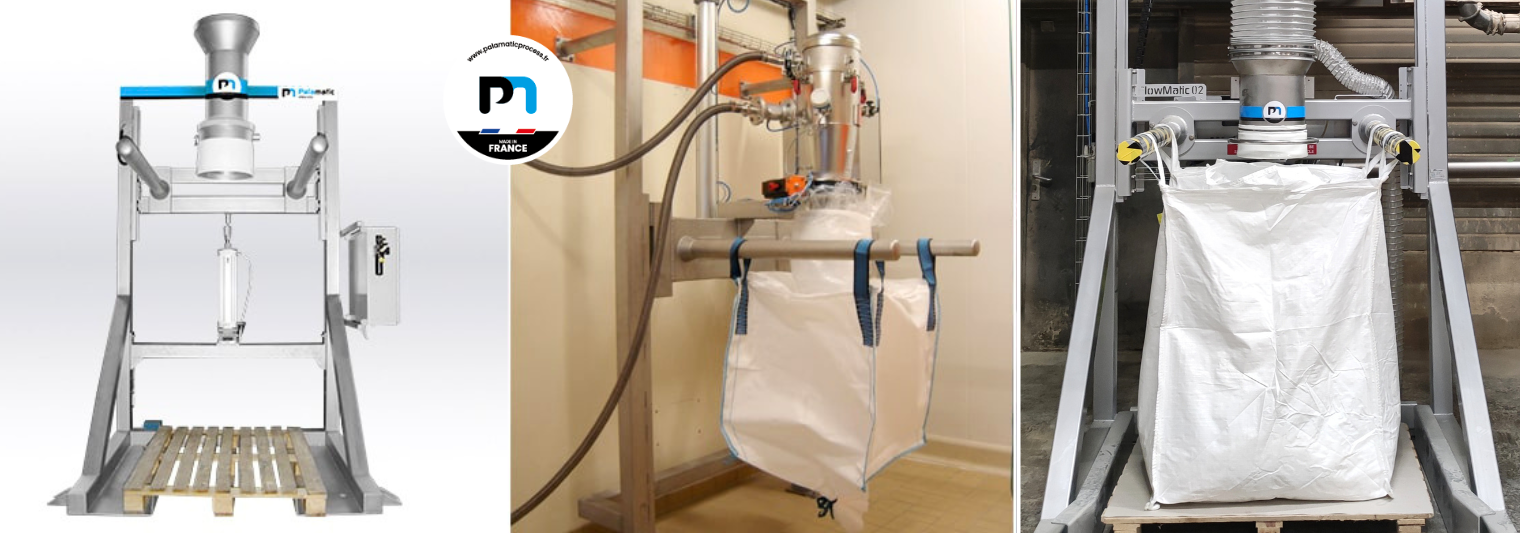

Mise en big bag - Flowmatic 02

Mise en big bag - FlowMatic® 02

Remplissage big bags FlowMatic® 02 sur ligne de fabrication d'œufs en poudre.

Remplisseuse pour big bag - Flowmatic 02

Remplisseuse pour big bag - FlowMatic® 02

Alimentation d'une conditionneuse par transfert pneumatique sous phase dense de sulfate.

Plateforme d'accès

Poste remplissage octabins avec plateforme accès

Le poste de remplissage permet également de remplir des big bags de maltodextrine.

Ligne de conditionnement big bags

Ligne de remplissage big bags

Déconditionnement, stockage et transfert pour dissolution du sucre en cuve de fonte pesée.

Remplissage big bag alimenté par une vis de transfert

Remplissage big bag sous vis de transfert

Remplissage de big bags de dioxyde de titane.

Tête de remplissage

conditionneuse big big palamatic process

Système de remplissage de big bag avec fourche en "u".

Station de remplissage big bag

conditionneuse big bag process solution

Le chargement du big bag en alumine est effectué via une vis de transfert tubulaire.

Tête de remplissage big bag

Remplissage big bag

Conditionnement en big bags de caséïnate.

Ligne de conditionnement poudres et produits vrac

Ligne de remplissage big bag

Ligne de mélange d'additifs et conditionnement de prémix : arômes pour chiens et chats.

Station de remplissage de big bags et sacs

Station de remplissage big bags et sacs

Installation de 2 postes de déconditionnement de matières premières (plantes séchées et semences) : vidange big bags ou conteneurs et poste manuel d’ouverture de sacs pour alimentation mélangeur.

Conditionnement big bag confiné

Remplissage big bags Palamatic Process

Reconditionnement d'épices à partir de conteneurs de stockage.

Conditionneuse Flowmatic 02

Conditionnement big bag - FlowMatic® 02

Alimentation process fabrication plaques de plâtre.

Emballage big bag

Remplissage sucre big bag

Conditionnement de sucre en big bags.

Station de conditionnement big bag

Station de remplissage big bag

Conditionnement de sulfates de fer dans des big bags.

Station de remplissage big bag

Conditionnement big bag

Alimentation d'une conditionneuse par transfert pneumatique sous phase dense pour sucre roux, sucre canne, sucre blanc.

Big bag

Remplissage granulés big bag

Ligne de production pour la fabrication d'arômes alimentaires.

Conditionneuse big bag

Conditionneuse big bag

Ligne de conditionnement de cacao alimenté par un système de transfert pneumatique.

Ligne de conditionnement big bags

Ligne de remplissage big bags

Poste de remplissage de big bags sur ligne de fabrication de colle industrielle.

Remplissage big bag alimenté par une vis de transfert

Remplissage big bag sous vis de transfert

Station de chargement big bags dans de usine carbonate de calcium.

Automatisme industriel

Armoire de commande pour station de remplissage big bag

Automatisation sur ligne de remplissage de barytine en big bags FlowMatic® 02

Sonde à ultrasons

Détecteur de niveau

Ligne de remplissage de sulfate de fer en big bags FlowMatic® 02.

Double poste de remplissage big bag

Conditionneuses big bag

Remplissage big bag de poudres pour fabrication de colles et produits adhésifs

Double station de remplissage big bag

Double poste de remplissage

Remplissage big bag de poudres pour fabrication de produits pour l'industrie chimique.

Ecran de contrôle

Ecran de contrôle

Automate sur ligne de conditionnement big bag d'amidon de maïs.

Mise en hauteur du big bag

Tête de remplissage big bag

Station de conditionnement de minéraux en big bags.

Trémie de remplissage big bag

Trémie de remplissage big bag

Ligne de conditionnement de big bags 1 anse pour semences.

Conditionneuse big bag avec trémie

Conditionneuse big bag avec trémie

Remplissage de big bags de minéraux blancs, talcs et carbonates sous trémie.

Remplisseuse pour big bag poudre alimentaire

Remplissage big bag poudre alimentaire

Conditionnement en big bag d'amidon alimentaire.

Flowmatic 03

Remplisseuse pour big bag BTP

Conditionnement de billes de polypropylène sur ligne de compound pour l'industrie pétrochimique.

Mélangeur pour alimentation remplissage big bags

Station de remplissage big bag sous mélangeur industriel

Les big bags sont conditionnés sur une station FlowMatic® 03 équipée d’une tête de connexion étanche avec joint gonflant.

Flowmatic 03

Conditionnement big bag

Station de conditionnement big bag hygiénique pour poudre de lait réengraissée.

Station de remplissage big bag sous trémie

Station de remplissage big bag sous trémie

Cette application concerne une station de conditionnement de granulés en big bags à partir d'une trémie tampon.
La station de conditionnement en big bags est équipée d’un système de pesage asservi à une vanne guillotine pour arrêter l’écoulement du produit une fois le poids cible atteint. L'évacuation du big bag plein s'effectue par transpalette électrique.

Station de remplissage big bag sur ligne de transfert pneumatique

Station de remplissage big bag sur ligne de transfert pneumatique

Le cyclone de transfert par aspiration permet d'alimenter la station de remplissage big bags en poudres métalliques.

Flowmatic 02

FlowMatic® 02 - Conditionnement big bags

Station de remplissage big bag FlowMatic® 02 conception hygiénique. Une vanne rotative est intégrée afin de réguler le débit de remplissage.

Mis en big bag - Flowmatic 02

Mise en big bag - FlowMatic® 02

Chargement d’un réacteur chimique à partir d'une station de remplissage de big bags avec fourches rondes.

Flowmatic 02 avec trémie intégrée

FlowMatic® 02 avec trémie intégrée

Remplissage de big bags de dérivés fluorés sur ligne de fabrication d'éthanol.

Trémie en acier pour mise en big bag

Trémie en acier pour mise en big bag

Stand finitions acier peint pour le conditionnement de big bag de produits de chimie de synthèse.

Conditionneuse big bag avec trémie en acier

Remplissage de big bags de produits issus de la pétrochimie

Process de production de bi-fluorure d’ammonium pour l'industrie de la pétrochimie.

Flowmatic 02 sur ligne de transfert pneumatique

FlowMatic® 02 sur ligne de transfert pneumatique

Les fourches rondes de la station de remplissage de big bags sont ajustables en largeur et facilitent l'évacuation du big bag.

Mise en big bag sur ligne de transfert pneumatique

Mise en big bag sur ligne de transfert pneumatique

Ligne de conditionnement sur transfert pneumatique.

Equipements intégrés

- Transfert pneumatique aspiré phase dense VFlow® 03

- Mélangeur à socs et à pales

- Tamis vibrant sur ligne de transfert pneumatique

- Station de remplissage big bag - FlowMatic® 02

Station de remplissage big bag avec écluse rotative à passage intégral

Mise en big bag - FlowMatic® 02

Station de remplissage big bag avec écluse rotative à passage intégral.

Conditionneuse big bag pulvérulents

Conditionneuse big bag pulvérulents

Station de remplissage big bag alimentée par une station de vidange de sac manuelle.

Ligne de conditionnement big bag

Ligne de conditionnement

La vide sac hygiénique alimente la station de remplissage big bag. La poudre est transportée sans détérioration grâce à une vis de transfert easyclean

Ligne de conditionnement big bag

Ligne de conditionnement big bag

La vide sac hygiénique alimente la station de remplissage big bag. La poudre est transportée sans détérioration grâce à une vis de transfert easyclean. Afin d'éviter les agglomérats, un tamis vibrant est présent sous la vide sac.

Tête de remplissag Flowmatic 02

Tête de remplissage FlowMatic® 02

Alimentation en additifs pour lignes d'extrusion de compoundage.

Station de conditionnement big bag - Flowmatic 02

Station de conditionnement big bag - FlowMatic® 02

Le vérin de tension assure un big bag parfaitement rempli et stable pour les opérations de manutention des big bags.

Traitement des poudres - Station de conditionnement big bag

Traitement des poudres - Station de conditionnement big bag

Les fourches de la station de chargement des big bags est équipée de fourches ajustables pour le remplissage optimum de tout type de big bag.

Mise en big bag sur transfert pneumatique

Mise en big bag sur transfert pneumatique

Process pour adjuvants de tannage : alimentation d'un process de dispersion en chimie à partir de big bags dans le secteur de la peinture.

Poudre de cacao - Remplissage big bag

Poudre de cacao - Remplissage big bag

Conditionnement et stockage de billes de chocolat en big bags.

Caractéristiques

Les caractéristiques techniques

Cadence 10 à 20 big bags/h
Capacité 2 tonnes/ big bag
Matériaux de fabrication Acier peint, inox 304L
Puissance installée 0.2 kW
Consommation air comprimé 0.9 Nm³/h
Débit de dépoussiérage 300 m³/h


Finitions : RAL 9006, microbillé, électropolissage
Pression de service : 6 bar
Entrée TOR : 0
Sortie TOR : 2
Dimensions maximales des big bags : 1 550 (l) x 1 550 (L) x 2 400 (H) mm
Fourches en "U" : permet le retrait du big bag par les anses (en option)

Equipements intégrés au modèle FlowMatic® 02 :

- Fourches rondes d'accrochage des anses du big bag : offre un glissement plus facile des anses du big bag.
- Fourches en "U" d'accrochage des anses du big bag : permet l'évacuation du big bag directement par les anses à l'aide d'un chariot élévateur (pas d'utilisation de palette).
- Structure de support : la structure est réglable manuellement en hauteur pour s'adapter à tous les types de big bag
- Ajustement en largeur : l'entraxe des fourches d'accrochage sont réglables en largeur pour optimiser l'opération de remplissage mais apporte une plus grande stabilité du conteneur souple sur sa palette.
- Joint gonflant : le joint gonflant assure une connexion étanche entre la tête de remplissage et le big bag lors de son remplissage.
- Tête de remplissage : la tête de remplissage est conçue en double enveloppe pour un équilibrage des volumes. L'air chargé est évacué via la ligne de dégazage pouvant être raccordé au réseau de dépoussiérage.
- Vérin de tension : le vérin pneumatique est implanté sur la tablier des fourches d'accrochage. Il permet de mettre à hauteur ergonomique le système d'accrochage des anses du big bag, de s'ajuster aux différentes hauteurs de big bag et de donner au big bag une forme optimale grâce à la tension permanente durant toute la phase de conditionnement. Le big bag est parfaitement rempli sans risque de poche et peut être manipulé de façon sécurisé, sans risque de basculement.

Options

Les options disponibles

  • Remplissage-bigbag-Flowmatic02-option-convoyeur
    Remplissage-bigbag-Flowmatic02-option-convoyeur

    Convoyeur

    Le big bag posé sur la palette est évacué par un convoyeur à rouleaux motorisés, optimisant ainsi la production.

  • remplissage-bigbag-Flowmatic02-station-mobile
    remplissage-bigbag-Flowmatic02-station-mobile

    Station mobile

    Les stations d'ensachage peuvent intégrer des fourreaux de manutention permettant la manutention de l'ensemble au chariot élévateur ou au transpalette.
    Ces stations mobiles de conditionnement big bags permettent de conditionner des big bags sous des points d'alimentation séparés ou des manches de chargement camion.
    Des versions avec rails et roues sont proposées en standard chez Palamatic Process.

  • Remplissage big bag avec en option crochet anse
    Remplissage big bag avec en option crochet anse

    Crochet - Anse

    L'équipement peut-être prévu pour accueillir des big bags 1 anse. Un crochet spécifique de maintien permet le positionnement de l'anse. Ce crochet est implanté sur le tablier d’ajustement en hauteur, conservant ainsi la flexibilité du système.

    Une tubulure d'alimentation courbée complète le système permettant de conserver une assise droite du big bag, assurant un remplissage optimum.

  • Ligne de conditionnement big bag avec décrochage automatique
    Ligne de conditionnement big bag avec décrochage automatique

    Décrochage automatique

    Quatre crochets articulés sont implantés sur le tablier d'accueil du big bag. Le vérin pneumatique actionné par l'automate pilote le basculement du crochet en fin de dosage.

  • Station de remplissage big bag avec dépileur de palettes intégré - Palamatic Process
    Station de remplissage big bag avec dépileur de palettes intégré - Palamatic Process

    Dépileur de palettes

    Afin d'automatiser le poste de remplissage de big-bags, nous proposons l'implantation d'un dépileur automatique de palettes.

    Les palettes gerbées sont stockées dans le magasin, puis alimentent une par une le poste de conditionnement via un convoyeur motorisé.

  • Station de remplissage big bag Palamatic Process avec pesons intégrés
    Station de remplissage big bag Palamatic Process avec pesons intégrés

    Pesons

    Nous intégrons des pesons et une interface opérateur permettant de conditionner les big bags de façon très précise. Nos systèmes d'ensachage vous assurent une pesée commerciale.
    L'intégration protégée des pesons vous certifie une durée de vie excellente de l'équipement.
    Des options supplémentaires propres au pesage des big bags telles que la communication en mode profibus, l'impression d'un ticket de pesée peuvent être intégrées.
    Nos partenaires de pesée sont : Precia Molen, Sartorius, Master-K, Mettler Toledo, Philips, Siemens, Vishay Nobel.

  • Pince de mise en terre en option sur les stations de remplissage big bag
    Pince de mise en terre en option sur les stations de remplissage big bag

    Pince de mise en terre

    Des tresses de masses équipent l’ensemble de la station. Un point de connexion rapide permet la mise à terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.

  • Plateforme d'accès en option sur les stations de remplissage big bag
    Plateforme d'accès en option sur les stations de remplissage big bag

    Plateforme

    Elle facilite l'accès à la partie haute de la conditionneuse pour la fermeture de la goulotte de remplissage du conteneur souple.

  • Soudeuse de sache interne - Palamatic Process
    Soudeuse de sache interne - Palamatic Process

    Soudeuse sache interne

    Une fois le big bag rempli, celui-ci est évacué vers le poste de fermeture de la manchette. Un système de thermo-soudure permet d'effectuer une fermeture étanche du big bag par l'action de mâchoires chauffantes sur la sache interne. Les technologies de soudure sont adaptables suivant les caractéristiques du big bag (sache interne aluminium).

  • Table vibrante en option pour les lignes de conditionnement big bag
    Table vibrante en option pour les lignes de conditionnement big bag

    Table vibrante

    Afin de désaérer le produit, une table vibrante activée par deux moteurs électriques optimise le remplissage.

  • Station de remplissage big bag avec ventilateur en option
    Station de remplissage big bag avec ventilateur en option

    Ventilateur

    Ventilateur de pré-gonflage : le ventilateur implanté sur la station assure la mise en forme du big bag. Il facilite ainsi le remplissage des big bags équipés de sache interne (PE ou aluminisée). Un clapet by-pass complète la ligne aéraulique permettant le dégazage des fines, captées par le tube double enveloppe lors de la phase de conditionnement.

Applications
  • Ligne de prémix

    Poudres traitées : son de blé et chaux avec une densité apparente de 0,4 à 1 kg/m³ - Ligne de prémix - Société d’ingénierie estonienne spécialisée dans la conception de projets industriels à...
    Découvrir
  • Ligne conditionnement semences

    Produits traités : semences de maïs Ligne conditionnement semences Installation de conditionnement de graines de maïs dans des big bags. La station de remplissage big bag est alimentée en amont via...
    Découvrir
  • Produits de contrastes pharmaceutiques

    Poudre traitée : principe actif pharmaceutique Produits de contraste pharmaceutiques Le client est une usine pharmaceutique fabriquant des produits injectables pour le secteur médical. Objectifs :...
    Découvrir
  • Chargement fûts et big bags

    Poudre traitée : poudre de chrome Chargement fûts et big bags L'objectif est le tamisage et le conditionnement en big bags ou fûts de poudre de chrome avec un système de dosage intégré.
    Découvrir
Devis express

Recevez votre devis en 3 clics !

Téléchargez la brochure
Devis express

Équipements complémentaires

Flowmatic®03 Remplissage big bag

Confinement, Tension du big bag, Formage du big bag, Pesage,...

FlowMatic®04 Remplissage big bag

Confinement, Tension big bag, Formage big bag, Pesage, Manutention...

Vidange big bag - Boîte de délaçage - Easyflow EF0

Boîte de délaçage, Chargement par palan, Chariot, Structure basse

Pal'Packs Emballage big bag vide

Modèles circulaires, carrés ou avec goulotte de chargement, réalisés...

Compacteur big bag - CBB125

Confinement et gestion des big bags vides.
Ligne production Palamatic Process

Venez
tester nos
équipements
dans notre
centre d'essais

1. Vos coordonnées

Je souhaite avoir plus d'information :

2. En quoi pouvons-nous vous aider ?

Notez que les champs marqués d'une étoile "*" sont obligatoires pour l'envoi de votre message.
