Vide sac confiné, Sacktip SE OEB

  • Essai
  • Plan d'accès
    Description
    Vide sac manuel confiné poudres produits vrac Palamatic
    Logo test center Palamatic Process

    VIDANGE DE SACS MANUELLE CONFINÉE - SACKTIP® SE OEB - Adaptée pour des produits toxiques ou dangereux

    Dépoussiérage intégré en option
    Fabrication acier ou inox

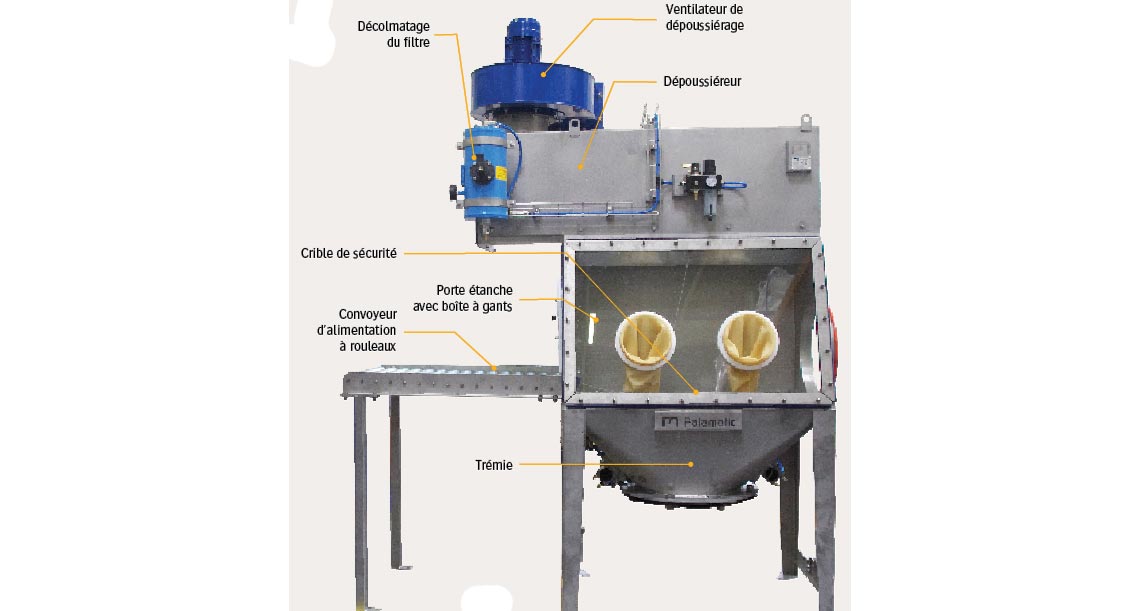

    La Sacktip® SE OEB est une station de vidange adaptée à la manipulation de produits toxiques ou dangereux. La porte étanche avec boîte à gants permet le confinement total du produit et la protection des opérateurs lors des opérations d'ouverture des sacs.

    Notre gamme de vides sacs confinées

    Vidange pour produits dangereux ou toxiques :

    Equipements palamatic Process disponibles en version ATEX

    Les stations vide sacs SACKTIP SE OEB assurent le déconditionnement manuel confiné des matières vrac qui sont livrées dans des sacs sur les sites de production.
    Ces vides sacs, de fabrication acier ou inox et au design ergonomique, permettent de stocker et de transférer les produits dans la ligne de production sans contamination de l'air par des émissions de poussières lors du processus d'ouverture et de déversement des sacs. Toutes les cabines sont prévues avec des piquages de dépoussiérage ou des filtres intégrés. Des gants, positionnés sur la porte vitrée, permettent de manipuler de façon sécuritaire les sacs qui contiennent des matières dangereuses ou toxiques.



    La gamme de vide sacs manuels est conçue de façon ergonomique offrant une solution parfaite pour vos besoins de vidange manuelle. Les stations vide sacs PALAMATIC PROCESS sont conçues pour réduire de façon importante le danger de pollution de l'air par des émissions de poussières au cours du processus manuel d'ouverture et de déversement du sac.

    Toutes les cabines de sacs sont prévues avec des piquages de dépoussiérage ou des filtres intégrés

    Vidange de sacs manuelle confinée

    Mode opératoire :

    L’opérateur dépose son sac sur un train de rouleaux, disposé latéralement et l’introduit dans le corps de la machine sur le crible prévu à cet effet. Des barres de glissement facilitent l’introduction du sac au cœur de la machine. Il peut alors procéder à l’ouverture du sac et à sa vidange. Une fois celle-ci terminée, l’opérateur évacue le sac vide vers le compacteur du côté opposé au train de rouleaux.

    Cette machine est destinée à l’ouverture manuelle de tous types de sacs, en limitant les émissions de poussières par l’adjonction d’une unité de dépoussiérage et d’un compacteur de sacs vides. Sa conception ergonomique assure à l’opérateur un poste de travail efficace et fiable.

    Un piquage de dépoussiérage est prévu sur le haut de la machine.

    Pour les parties en contact direct avec le produit et les autres parties qui ne sont pas en contact direct avec le produit (porte)les matériaux de fabrication à définir sont les suivants : acier peint, inox 304, inox 316L, plexiglas, verre sécurité.

    • Cadence
      2
    • Automatisation
      1
    Partager la page

    Les points forts de l'équipement

    - Boite à gants pour la manipulation du produit en vase clos

    - Support pour outil d'ouverture des sacs qui est sécurisé par son câble d'attache

    - Finitions en poli-miroir pour améliorer l'écoulement du produit et assurer une hygiène totale

    - Goulotte d'évacuation latérale du sac pour éviter l'encombrement de la zone de travail et stocker les sacs vides en zone "sale confinée"

    - Parfaite ergonomie

    - Atmosphère de travail saine



    Découvrir nos équipements en photos

    Gamme Sacktip SE

    Gamme Sacktip SE

    - Vidange de produits toxiques ou dangereux

    - Parfaite ergonomie

    - Atmosphère de travail saine

    - Confinement poussé

    - Protection des opérateurs



    Sacktip SE Palamatic Process

    Sacktip® SE Palamatic Process

    Vidange de sacs avec boîte à gants intégrée afin de manipuler le produit en vase clos : vitre et gants.

    Vide sac manuelle - Boîte à gants

    Vide sac manuelle - Boîte à gants

    Boîte à gants pour la manipulation du produit en vase clos : vitre et gants

    Confinement - vidange sacs

    Confinement - vidange sacs

    Porte étanche avec boîte à gants.

    vide sacs confiné

    vide sacs confiné

    Convoyeur d'alimentation à rouleaux

    Vide sacs manuel - confinement

    Vide sacs manuel - confinement

    Finition poli-miroir pour améliorer l'écoulement du produit et l'hygiène.

    Vidange sacs manuelle

    Vidange sacs manuelle

    L'introduction des sacs peut être réalisée par un système de sas étanche (autres alternatives : convoyeur à bande, convoyeur à rouleaux...)

    Vide sacs manuel

    Vide sacs manuel

    Ergonomie et confinement pour les produits toxiques.

    Vide sacs manuel

    Station de vidange pour sacs

    SAS étanche pour l'introduction des sacs.

    Vide sacs confiné

    Vide sacs confiné

    Outil d'ouverture sécurisé avec un câble de maintien.

    Traçabilité sacs

    Traçabilité sacs

    Pour la gestion des lots et la sécurité du process.

    Manipulateur de sacs

    Manipulateur de sacs

    Pour un levage et une prise en main du sac sans effort.

    Intérieur vide sac manuelle confinée

    Intérieur vide sac manuelle confinée

    La finition en poli-miroir est particulièrement adaptée au secteur pharmaceutique.

    Vide sac confiné avec convoyeur d'alimentation

    Convoyeur d'alimentation sur vide sac confiné

    Le convoyeur à bande permet d'assurer un stockage tampon en amont du vide sacs.

    Double poste de vidange de sacs - Boîte à gants

    Double poste de vidange de sacs - Boîte à gants

    Les gants sont implantés sur la porte et sont montés sur des ronds de gants en PVC.

    Dépoussiérage intégré sur une vide sac

    Dépoussiérage intégré sur une vide sac

    Ventilateur de dépoussiérage pour conserve une atmosphère saine.

    Vide sac manuel sur-mesure

    Vide sac manuel sur-mesure

    Tous les équipements sont configurables en fonction de vos contraintes. Le bureau d’études Palamatic Process est à même de vous proposer des solutions très spécifiques.

    Vide sac confiné

    Vide sac confiné

    Vide sac manuel confiné avec une porte étanche avec boîte à gants.

    Vide sac confiné - Poudre alimentaire

    Vide sac confiné - Poudre alimentaire

    Possibilité de déconditionner des fûts en option.

    Les caractéristiques techniques

    La porte reste articulée par un vérin à gaz et la compression du joint de porte est effectuée par des sauterelles sécurisant la fermeture. Ainsi, la fermeture est rendue étanche.
    Un crible amovible maillé à 50 x 50 mm avec du fil de diamètre 2 mm est disposé au-dessus de la goulotte de descente des poudres. Des barres de glissement posées sur le crible permettent à l’opérateur de translater son sac avec un minimum d’effort.



    Débit 2 à 6 sacs/min
    Porte d'accès Acier peint, inox 304L, inox 316L, plexiglas, lesan antistatique, verre feuilleté trempé
    Matériaux de fabrication Acier peint, Inox 304L, Inox 316L
    Convoyeur RAL personnalisé, microbillage, électropolissage

    Gants : latex, caoutchouc naturel, polyuréthane, Hypalon, Butyl
    Etanchéité : EPDM, NBR, caoutchouc naturel, silicone


    Equipements intégrés au modèle SACKTIP SE OEB :


    Equipements intégrés au vide sacs manuel SE confiné - Palamatic Process



    Modèles standards de la gamme :

    Modèles Longueur des sacs à traiter (mm) Débit pour piquage de dépoussiérage (m³/h) Volume trémie (L) volume en eau Diamètre de vidange (DN) Hauteur au sol depuis la  bride de vidange (mm)
    SE 800 650 400 180 250 285
    SE 1000 850 500 265 250 285
    SE 1200 1 050 600 265 250 285
    SE 1400 1 250 700 300 250 285

    Les options disponibles

    • vidange-bigbag-produits-vrac-poudre-boite-a-gants
      vidange-bigbag-produits-vrac-poudre-boite-a-gants

      Boîte à gants

      Permettre un confinement optimal.

    • vidange-bigbag-produits-vrac-poudre-compacteur
      vidange-bigbag-produits-vrac-poudre-compacteur

      Compacteur

      Le compacteur de sacs PALAMATIC permet de réduire le volume des déchets et garder une atmosphère saine sans poussière. Il peut être monté d'un côté ou de l'autre de la trémie.

    • Vidange big bag - Palamatic Process
      Vidange big bag - Palamatic Process

      Emotteur

      Nos émotteurs présentent la solution idéale pour le concassage des matériaux ayant tendance à former des grumeaux.
      Le dispositif permet de rompre les grumeaux qui se créent pendant les processus de production ou de transport des matériaux friables en poudre ou en grains.

    • Pesons - Palamatic Process
      Pesons - Palamatic Process

      Peson

      Capteur de pesage idéal pour la construction de machine de dosage ... Adapté au pesage industriel.

    • Tête de lavage - Palamatic Process
      Tête de lavage - Palamatic Process

      Tête de levage

      Buses ou têtes rotatives de lavage pour le Nettoyage en Place (NEP).
      Afin de garantir des changements de produits sans contamination croisée, des buses de lavage sont implantées dans la station de vidange de sac. Buses de lavage à pression 3 bars. Technologie : rotative 360 °.

    • Vide sacs automatique - Palamatic Process
      Vide sacs automatique - Palamatic Process

      Convoyeur à bande

      Le convoyeur à bande permet d'assurer un stockage tampon en amont du vide sac.

    • Manipulateur de sacs
      Manipulateur de sacs

      Manipulateur de sacs

      Système de levage de sacs par aspiration pour une manutention sans effort par un seul et même opérateur pour une alimentation de la trémie vide sacs en toute sécurité.

    • Tamis vibrant - Palamatic Process
      Tamis vibrant - Palamatic Process

      Tamis vibrant

      Directement implanté sous le crible, le tamiseur assure le contrôle du produit en continu. La goulotte d’évacuation est connectée au tamiseur vibrant via une manchette souple assurant l’étanchéité.
      De part de sa conception, le tamis vibrant ne présente pas de zone de rétention, l’assemblage par bride assure un montage et démontage aisé de haute qualité.

    • Cuve de chargement

      Poudre traitée : produit très pulvérulent et toxique - Cuve de chargement - L’objectif de l’installation est de confiner la poudre pour éviter toute dispersion lors des différentes phases de transfert...
    • Manutention sacs et fûts secteur nucléaire

      Poudre traitée : Bi Fluore de potassium - Manutention fûts et sacs secteur nucléaire : sacs de 25kg en papier kraft avec une sache interne et fûts de 90 kg avec sache interne.
    • Additifs alimentaires naturels

      Poudres traitées : bicarbonate de soude, souche (bactéries) - Additifs alimentaires naturels - Cette ligne de production industrielle concerne l’installation d’un poste de vidange de sac confiné...
    • Vidange confinée de produits pharmaceutiques

      Poudre traitée : dioxyde de titane - Vidange confinée de produits pharmaceutiques - Vidange de big bags par le haut à l’aide d’une canne d’aspiration avec connexion sur le système de transfert...
    • Déchargement et transfert de ciment

      Produit traité : ciment - Déchargement et transfert de ciment - Déchargement de big bags de ciment d'une tonne pour alimentation ligne de transfert pneumatique vers un silo de stockage.
    • Sécuriser et optimiser la manipulation des poudres sensibles dans l'industrie

      Poudres traitées : le lithium, les composés NMC (Nickel, Manganèse, Cobalt) et les matériaux pour anodes/cathodes (graphite, LiFePO4) nécessitant une manipulation sécurisée en raison de leur toxicité...
