Safetip® STD : Station de vide-sacs avec tamiseur modulaire
La Safetip® STD est une station de vidange manuelle hygiénique, conçue avec un tamis vibrant à moteur électrique. Elle combine propreté, ergonomie et sécurité pour l’industrie, en garantissant l’absence de corps étrangers et une qualité produit constante. Le crible vibrant directement intégré dans la vide de sac permet d’introduire vos ingrédients de façon entièrement sécurisée.
La maille de tamisage est fonction de vos poudres dessachées, en général la toile de tamis est entre 1,5 mm et 4 mm.
La gamme de vide-sacs SH est déclinable en plusieurs versions : de l’enceinte simple ergonomique à l’enceinte entièrement confinée avec gants isolateurs pour l’opérateur.
Enceinte, cabine de vidange multi-format : nos standards proposent plusieurs formats et conceptions d’enceinte de confinement / 5 conceptions majeures :
- S01 Version économique : Version économique intégrant plateau et rebords pour recentrer la poudre vidangée.
- S02 Version cabine : intégrant une hotte fermée sans porte mais avec une connexion possible à votre système de dépoussiérage.
- S03 Cabine avec porte : cabine verse-sacs totalement fermée avec porte articulée sur charnières et vérins à gaz. La porte peut être équipée de gants pour une manipulation des poudres sans contact opérateur.
- S03 X Cabine avec porte boîte à gants : verse-sacs totalement fermée avec porte articulée sur charnières et vérins à gaz. La porte est équipée de gants pour une manipulation des poudres sans contact opérateur.
- S04 Version compacte : pour éviter la présence de joint soufflet, le capotage de confinement fait intégralement partie du tamiseur vibrant et uniquement une table fixe non vibrante permet à l’opérateur une vidange de sacs ergonomique et confortable.
- S05 Trémie de vidange “tunnel” : Trémie de vidange “tunnel” permettant un stockage tampon grand volume de vos poudres tamisées.
|
Modèle |
ST 600 |
ST 900 |
|---|---|---|
|
Largeur ouverture |
800 mm |
1000 mm |
|
Longueur des sacs |
650 mm |
850 mm |
|
Ø Tamis |
600 mm |
900 mm |
-
Hygiène5
Tableau Comparatif : Gamme de Stations de Vide-sacs Safetip®
| Gamme | ST-01 | ST-02 | ST-03 | ST-03X | ST-04 | ST-05 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aperçu | ||||||||||||
| Usage | Version ouverte Rebords anti-débordement |
Hotte fermée sans porte pour connexion au dépoussiérage | Enceinte fermée Porte vitrée articulée sur vérins à gaz |
Évolution de la ST-03 avec boîte à gants | Monobloc : le capotage fait corps avec le tamiseur Table de dépose fixe |
Grand volume : trémie de vidange allongée servant de stockage tampon | ||||||
| Hauteur sol tablette (mm) | 900 | |||||||||||
| Hauteur bride vidange (mm) | 480 | 480 | 480 | 480 | 480 | / | ||||||
| Modèle (Ø Tamis mm) | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 |
| Dépou- ssiérage (m³/h) |
/ | 800 | 1000 | 800 | 1000 | 500 | / | 800 | 1000 | 800 | 1000 | |
| Ø Sortie produit (mm) | 200 | 250 | 200 | 250 | 200 | 250 | 200 | 250 | 200 | 250 | 600 | |
Mode opératoire :
- Ouverture de la porte montée sur des vérins à gaz et dépose du sac sur la table amovible
- Dépose du sac sur le crible
- Ouverture du sac
- Vidange du sac
- Mise en action du tamis vibrant pour éliminer tous les corps étrangers contenus dans la matière
Structure et Ergonomie
- Châssis de réception : Trémie de vidange robuste sur pieds avec piquage intégré pour raccordement au système de dépoussiérage.
- Support sac : Grille (crible) de maintien amovible positionnée au-dessus du tamis pour faciliter la manipulation.
- Sécurité : Cutter de sécurité intégré pour une ouverture précise et sans effort des sacs.
- Accès (Option) : Porte articulée assistée par vérins à gaz, assurant le maintien automatique en position ouverte ou fermée.
Système de Tamisage Vibrant
- Motorisation : Moto-vibrateur industriel électrique (Alimentation 400V / Triphasé / 50 Hz).
- Conception du tamis : Corps conique avec sortie centrale à bord lisse pour une évacuation totale sans zone de rétention.
- Média filtrant : Maille de tamisage haute résistance collée sur cadre interchangeable.
- Montage et Tension : Bride de serrage à 3 bras avec anneau de maintien central fileté pour un montage rigide et rapide.
- Isolation mécanique : Suspension sur ressorts hélicoïdaux et liaisons par manchettes souples de compensation pour isoler les vibrations du reste de la structure.
Atouts majeurs de la station de tamisage
- Flexibilité du tamisage : Grille de tamis interchangeable, parfaitement adaptée à différents produits ou aux standards de qualité les plus stricts.
- Conception Inox haute résistance : Une construction robuste en acier inoxydable pour un usage durable, même dans les environnements industriels les plus exigeants.
- Ergonomie opérateur optimisée : Une hauteur de travail ajustée et des manipulations réduites pour améliorer le confort et la sécurité au poste.
- Maintenance rapide : Grande rapidité de changement de grille pour une adaptabilité maximale lors des changements de production.
- Adaptabilité et sécurité : Options disponibles en version ATEX, avec solutions de confinement avancé et systèmes de dépoussiérage intégrés.
Les points forts de l'équipement
- Protection renforcée : Tamis intégré et interchangeable qui retient toutes les impuretés de vos poudres et ingrédients.
- Réglage flexible : Amplitude et intensité du tamis vibrant ajustables. Moteur électrique silencieux (pas de vibreur pneumatique bruyant).
- Hygiène optimale : Finition poli-miroir et angles arrondis pour supprimer les zones de rétention et faciliter l'écoulement.
- Manutention facilitée : Tamis et grille amovibles rapidement et sans aucun outil pour un accès sécurisé.
- Nettoyage simplifié : Démontage intuitif de la grille permettant un gain de temps conséquent lors des cycles de lavage.
Media
Découvrir nos équipements en vidéos
Découvrez notre gamme de vide sacs avec tamis intégré Safetip®
Découvrir nos équipements en photos

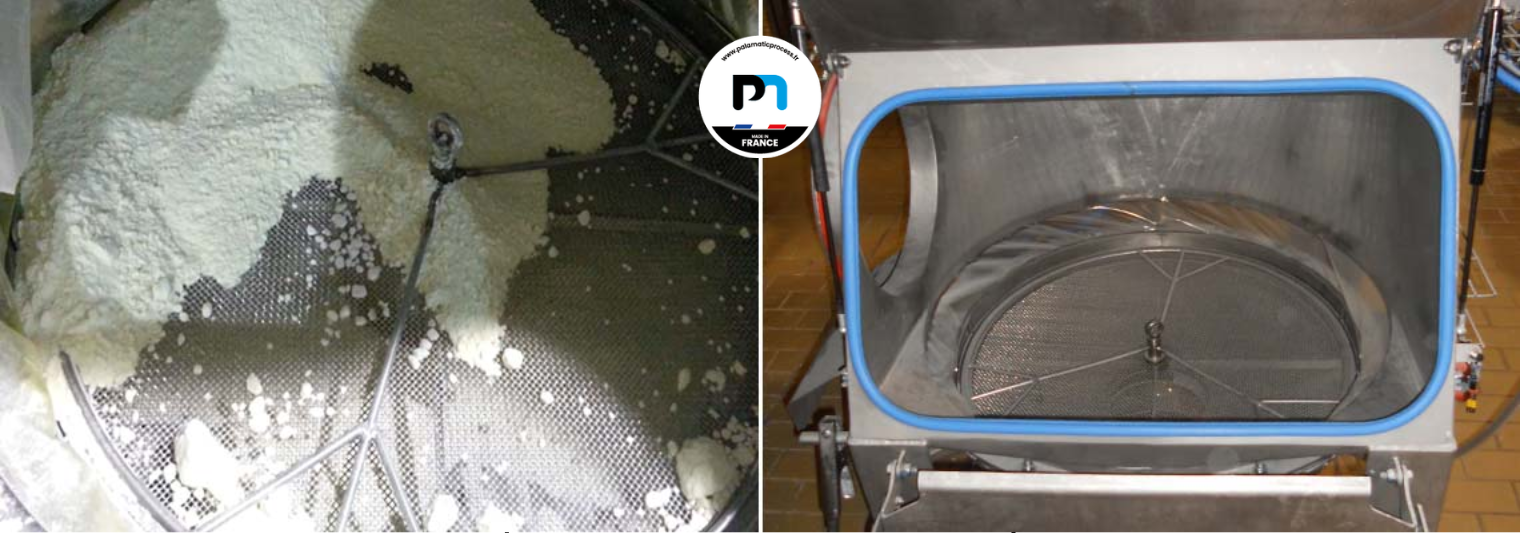

Tamis
Tamis modulable pour facilité son nettoyage

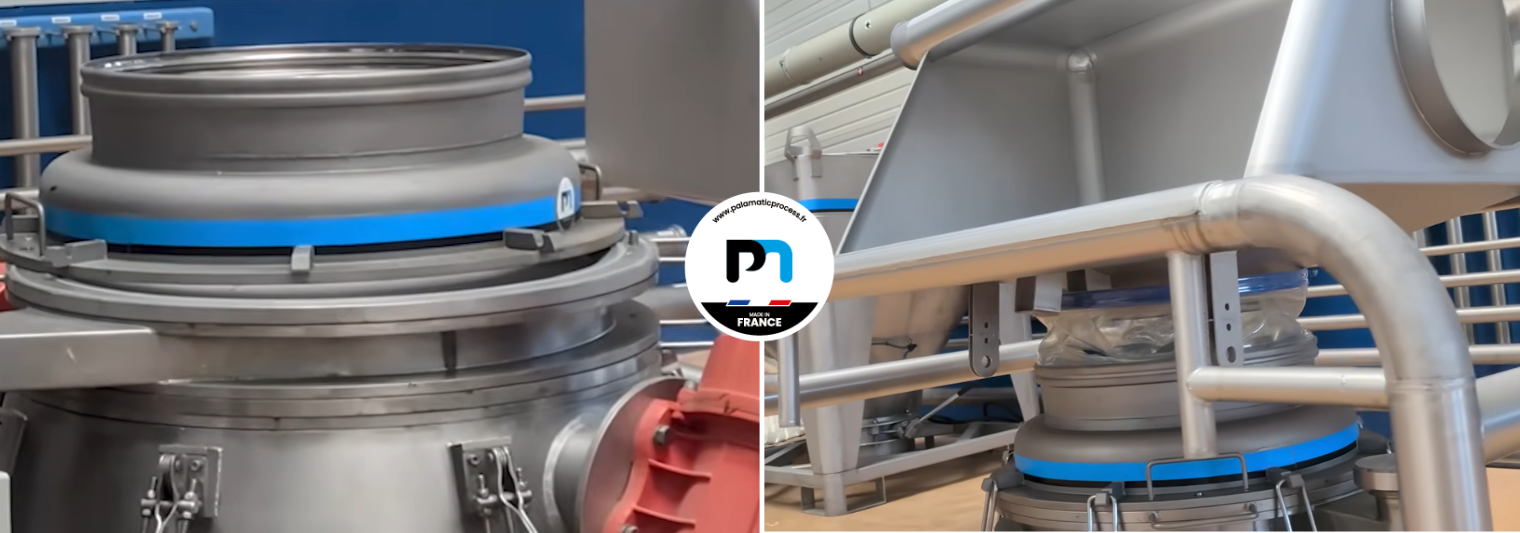

Connexion tamis
Jonction entre le tamis et le vide-sac pour réduire les pertes.
Poigné tamis
Permet d'accéder de manière la plus rapide au tamis pour le nettoyer ou bien le changer.
Features
Les caractéristiques techniques
La station Safetip® se distingue par des caractéristiques techniques de pointe, conçues pour répondre aux exigences les plus strictes de l'industrie du vrac. Sa conception modulaire permet une intégration fluide dans vos lignes de production tout en garantissant une fiabilité mécanique exemplaire. Que ce soit pour des questions d'hygiène, de débit ou de précision de tamisage, chaque composant est sélectionné pour sa durabilité et sa performance. Le tableau suivant présente les spécifications nominales permettant d'ajuster l'équipement à vos contraintes d'exploitation spécifiques.
| DÉBIT | 2 à 6 sacs/min |
|---|---|
| MATÉRIAUX CHAUDRONNERIE | Acier peint, Inox 304L, Inox 316L |
| MATÉRIAUX TAMIS | Inox 304L, Inox 316L |
| TAILLE DES MAILLES | 1,5 mm à 4 mm |
| ETANCHÉITÉ TAMIS | Joint O-ring |
| MANCHETTE SOUPLE | BFM Fitting PU |
| PUISSANCE ÉLECTRIQUE (600/900) | 1 x 0,3 kW / 1 x 0,3 kW / 2 x 0,9 kW |
Caractéristiques Techniques : Série Safetip® 600
|
MODÈLES |
LONGUEUR DES SACS (mm) |
HAUTEUR TABLETTE (mm) |
Ø TAMIS (mm) |
DÉPOUSSIÉRAGE (m³/h) |
Ø DE VIDANGE (mm) |
Lo (mm) |
PORTE D'ACCÈS |
|---|---|---|---|---|---|---|---|
|
ST-S01 600 |
650 |
900 |
600 |
N/A |
200 |
480 |
Sans porte |
|
ST-S02 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Sans porte |
|
ST-S03 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Verre Trempé Sécurit |
|
ST-S03 X 600 |
650 |
900 |
600 |
500 |
200 |
480 |
Verre Trempé Sécurit |
|
ST-S04 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Sans porte |
|
ST-S05 600 |
650 |
900 |
600 |
800 |
600 |
0 |
Sans porte |
Caractéristiques Techniques : Série Safetip® 900
|
MODÈLES |
LONGUEUR DES SACS (mm) |
HAUTEUR TABLETTE (mm) |
Ø TAMIS (mm) |
DÉPOUSSIÉRAGE (m³/h) |
Ø DE VIDANGE (mm) |
Lo (mm) |
PORTE D'ACCÈS |
|---|---|---|---|---|---|---|---|
|
ST-S01 900 |
850 |
900 |
900 |
N/A |
250 |
480 |
Sans porte |
|
ST-S02 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Sans porte |
|
ST-S03 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Verre Trempé Sécurit |
|
ST-S03 X 900 |
850 |
900 |
900 |
500 |
250 |
480 |
Verre Trempé Sécurit |
|
ST-S04 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Sans porte |
|
ST-S05 900 |
850 |
900 |
900 |
1000 |
600 |
0 |
Sans porte |
Options
Les options disponibles
-
Manipulateur de sacs
Levage de sacs par aspiration pour une manutention sans effort.
-
Système d’extraction des poussières intégré
Travail dans une atmosphère saine sans pollution et sans perte de produit.
-
Compacteur de sacs
Compactage de tous types de sacs.
-
Table élévatrice
Mettre les sacs dans une position ergonomique pour l’utilisateur.
-
Convoyeur à bande
Assurer un stockage tampon en amont du vide sac.
-
Roulette de manutention
Mobilité de l’équipement.
-
ATEX
Implantation de votre matériel en zone ATEX.
