Tamis vibrant sur transfert pneumatique

  • Essai
  • Plan d'accès
    Description
    Tamis centrifuge sur transfert pneumatique

    Tamis vibrant en ligne sur transfert pneumatique - Pour optimiser les débits sans perte de charge

    Le tamisage en ligne sur transfert pneumatique permet d’assurer la qualité du produit avec une très grande flexibilité d’alimentation et d’ergonomie.

    La conception robuste parfaitement étanche du tamis vibrant permet cette configuration et minimise au maximum les potentielles pertes de charge.

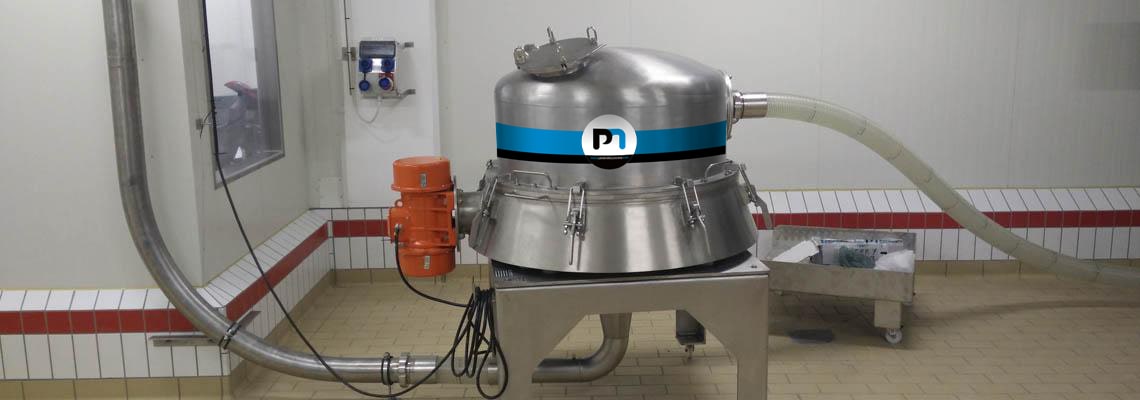

    Du fait de sa conception entièrement étanche et de la très faible perte de charge induite (150 mm H2O), le tamis vibrant GSC de Palamatic Process est idéal pour une implantation sur une ligne de transfert pneumatique.
    L’arrivée du produit est prévue face à la grille du tamis. Cette configuration améliore le tamisage par l’impact généré. Les brides de refus restent possibles avec l’implantation des vannes pilotées.

    Le tamis vibrant peut être implanté sur des transferts pneumatiques poussés ou aspirés.



    • Débit
      4
    • Hygiène
      5
    • Facilité d'intégration
      5

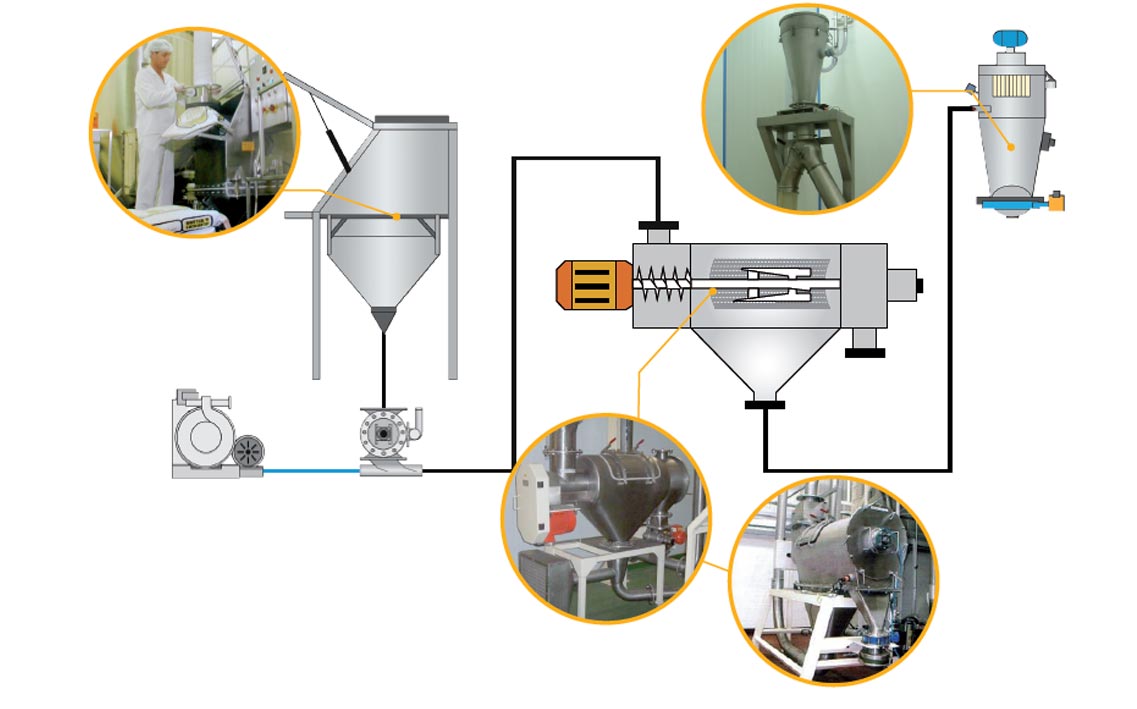

    Schéma de principe en phase dense aspiré



    Schéma de principe en phase dense poussé



    Partager la page

    Les points forts de l'équipement

    - Implantation au sol

    - Encombrement réduit

    - Optimisation des débits

    - Pas de pertes de charges

    Découvrir nos équipements en vidéos

    Tamis vibrant en ligne

    Tamis vibrant en ligne sur transfert pneumatique

    Découvrir nos équipements en photos

    Tamisage ligne transfert pneumatique

    Tamisage en ligne sur transfert pneumatique

    Le tamisage en ligne sur transfert pneumatique permet d’assurer la qualité du produit avec une très grande flexibilité d’alimentation et d’ergonomie.

    Tamisage sécurite ligne process

    Tamis vibrant sur transport pneumatique de poudre

    Tamiseur Palamatic Process pour le tamisage de contrôle et de sécurité, pour des gros débits de produits pulvérulents et vrac.

    Tamis vibrant sous trémie

    Tamis vibrant sous trémie

    Tamis vibrant en ligne sous trémie de stockage de produits vrac et poudres.

    Tamisage dioxyde titane

    Tamisage dioxyde titane

    Système de tamisage de dioxyde de titane alimenté par un transfert pneumatique aspiré VFlow®.

    Tamis vibrant avec transfert pneumatique

    Tamis vibrant avec transfert pneumatique

    Le tamis de sécurité est mis en vibration par des moteurs électriques et permet de contrôler la granulométrie d’un flux de produit vrac pour extraire les corps étrangers pouvant se trouver dans les produits secs.

    Mise en big bag sur ligne de transfert pneumatique

    Ligne de conditionnement sur transfert pneumatique

    Tamis vibrant sur ligne de conditionnement

    Equipements intégrés

    - Transfert pneumatique aspiré phase dense VFlow®03

    - Mélangeur à socs et à pales

    - Tamis vibrant sur ligne de transfert pneumatique

    - Station de remplissage big bag - FlowMatic® 02



    Les caractéristiques techniques

    Ø tamis utile 912 mm
    Hauteur 994 mm
    Poids 150 kg
    Puissance électrique 2 * 0.16 kW
    Distance entre bride entrée et sortie 2,5 t./h.

    Les options disponibles

    • Bride de refus sur tamis vibrant
      Bride de refus sur tamis vibrant

      Bride de refus tamis vibrant

      Pour la collection en continu des refus évacués.
      Elle permet d'évacuer les particules de granulométries supérieures.

    • Manche souple de connexion sur tamis vibrant
      Manche souple de connexion sur tamis vibrant

      Manche souple de connexion sur tamis vibrant

      Pour un raccordement étanche au tamis vibrant.

      La manchette souple de connexion permet de raccorder, de manière complètement étanche, le tamis vibrant à l'équipement en amont de façon statique et dynamique. La manchette souple de connexion peut être montée alignée, décalée ou sur partie oscillante.

    • Manivelle de levage sur tamis vibrant
      Manivelle de levage sur tamis vibrant

      Manivelle de levage sur tamis vibrant

      Pour faciliter la manutention du tamis vibrant.
      La manivelle de levage permet d'optimiser incontestablement l'ergonomie et la manutention du tamis vibrant par un seul et même opérateur.

    • Tamis vibrant finition intérieure poli-miroir
      Tamis vibrant finition intérieure poli-miroir

      Tamis vibrant finition intérieur poli-miroir

      Les matériaux de fabrication du tamis vibrant sont adaptés aux spécificités de votre process et de vos produits : acier peint, inox 304L et inox 316L.

    • Tamis vibrant intégré dans vide sacs
      Tamis vibrant intégré dans vide sacs

      Tamis vibrant intégré sous vide sacs

      La Sacktip® Hygiénique est une station vide sacs équipée d'un tamis vibrant ; elle garantit un process sans corps étranger et une production de qualité.
      Le tamis intégré garantit protection contre les corps étrangers pour une production vierge de toute impureté.

    • Balles de décolmatage sur tamis vibrant
      Balles de décolmatage sur tamis vibrant

      Balles de décolmatage sur grille de tamis vibrant

      Système de décolmatage mécanique pour dégager les agglomérats de poudre d'entre les mailles.
      Les anneaux ou balles de décolmatage sont positionnés sur la grille du tamis vibrant et favorisent le décolmatage du produit pour faciliter le passage de la poudre au travers de la grille.

    • Tamis vibrant industriel double étage
      Tamis vibrant industriel double étage

      Tamis vibrant industriel double étage

      Le tamis vibrant industriel double étage permet l'utilisation des balles de décolmatage.
      Le tamis vibrant se compose de 2 étages avec une grille supérieure et une grille inférieure. La taille des mailles de la grille inférieure est de 10 mm et permet ainsi le maintien des balles.

    • Nettoyage en place sur tamis vibrant
      Nettoyage en place sur tamis vibrant

      Nettoyage en place sur tamis vibrant

      Mise en place de piquage clamp ou SMS pour l'implantation de buses de lavage.
      Les toiles de tamis vibrant peuvent être démontées pour un nettoyage en laverie pour un résultat optimal.

    • Trappe d'inspection sur tamis vibrant
      Trappe d'inspection sur tamis vibrant

      Trappe d'inspection sur tamis vibrant

      Elle permet l'inspection et le nettoyage de l'intérieur du tamis industriel.
      Le tamis vibrant fait partie intégrante de la trémie d'alimentation et équipé d'une trappe de visite qui permet l'inspection et un nettoyage qui sont facilités et sécurisés.

    • Ultrasons sur tamis vibrant
      Ultrasons sur tamis vibrant

      Ultrasons sur tamis vibrant

      Pour éviter le colmatage des particules dans les mailles du tamis.
      L'utilisation d'un système à ultrasons favorise le décolmatage de la matière et facilite son passage au travers des mailles de la grille du tamis.

    • Ligne poudre de lait infantile

      Poudre traitée : poudre de lait - Ligne poudre de lait infantile - Cette entreprise, filiale d’un des premiers groupes laitiers mondiaux, développe une large gamme d’ingrédients laitiers fonctionnels...
    • Préparation boissons lactées

      Poudres traitées : poudre de lait écrémé et sucre - Préparation boissons lactées - Groupe agroalimentaire à la Réunion, la société est leader sur la majorité des marchés où elle intervient : produits...
