    Flowmatic® 04 Conditionnement de big bags

    Remplissage big bag - Conditionnement automatique en pesée brute

    La solution complète pour le conditionnement automatique en pesée brute des big bags. Ce modèle FlowMatic® 04 est destiné à une utilisation continue à grand débit, avec des cadences de 20 - 40 big bags/heure.

    La remplisseuse big bag FlowMatic®04 intègre un joint gonflant de confinement et une structure réglable en hauteur. La structure réglable manuellement permet de conditionner des big bags de différentes hauteurs en fonction de la densité des produits.

    • Automatisation
      5
    • Cadence
      3
    • Encombrement
      3

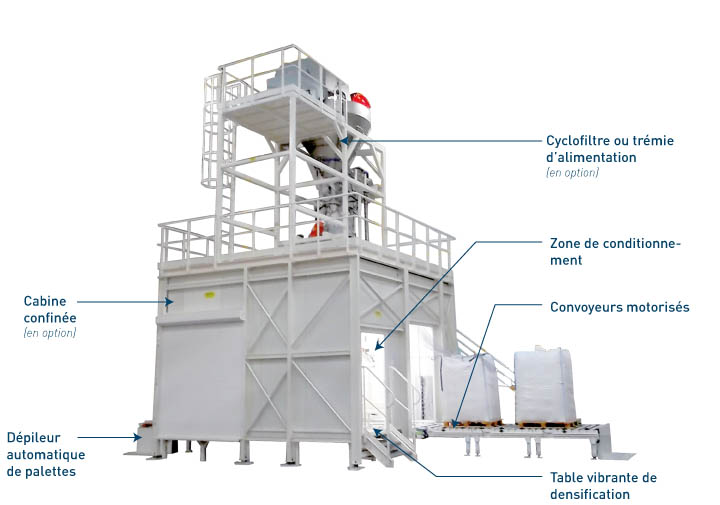

    Equipement intégrés à la station de remplissage big bag - Flowmatic 04

    Mode opératoire :
    1. Alimentation automatique d'une palette vide
    2. Mise en place du big bag sur la station via la tête tournante
    3. Fixation étanche de la manchette par joint gonflant
    4. Mise sous tension du big bag par vérin pneumatique
    5. Gonflage du big bag pour préformage
    6. Bascule du réseau de gonflage vers le dépoussiéreur
    7. Début de remplissage grand débit
    8. Dépose du big bag sur sa palette : formage du fond du big bag (stabilité du big bag à la manutention)
    9. Vibration de la table de densification avec un fonctionnement intermittent
    10. Gestion de pesée avec un passage en petite vitesse pour ajuster le dosage
    11. Fin de remplissage : descente de la tête de remplissage, dégonflage du joint et décrochage automatique des anses du big bag
    12. Évacuation automatique du big bag vers la zone de stockage (convoyeur d'accumulation)

    Pesage brut automatique et remplissage de big bags

    La solution complète pour le conditionnement automatique de big bags, FIBCs dans les opérations de pesage brut. Ce modèle est conçu pour une utilisation continue à des débits élevés de 20 à 40 big bags / heure.

    Le remplissage automatisé de big bag FlowMatic® 04 intègre toutes les options nécessaires pour l'emballage de big bag avec une intervention minimale de l'opérateur : joint gonflable pour un fonctionnement sans poussière, pont suspendu pour big bag avec réglage pneumatique de la hauteur du cylindre, ventilateur de préformage de big bag, pesage et dosage de big bags, capteurs de pesage commerciaux en option, table de densification vibrante, dépileur de palettes, convoyeur à bande, etc.

    Normes Atex Palamatic Process
    Partager la page

    Les points forts de l'équipement

    - Convoyeur et stockage tampon dynamique pour obtenir des cadences élevées
    - Dosage et pesage automatique
    - Décrochage automatique des anses du big bag
    - Dépileur de palettes ayant une capacité de 15 palettes multi-format

    Découvrir nos équipements en vidéos

    Station de remplissage big bag - Flowmatic 04

    Remplisseuse big bags automatique

    Station de remplissage big bag - Flowmatic 04 en 3D

    Mise en big bag semi-automatique de farine de poisson

    Gamme de station remplisseuse big bag - FlowMatic

    Remplissage big bags FlowMatic 04

    Remplissage big bags FlowMatic 04

    Découvrir nos équipements en photos

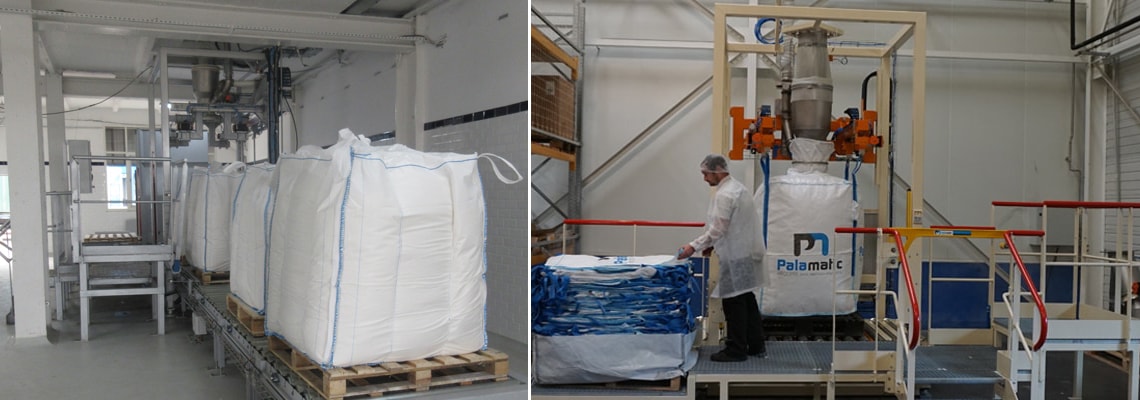

    Mise en big bag

    Mise en big bag

    Chargement de poussière de tabac en big bag.

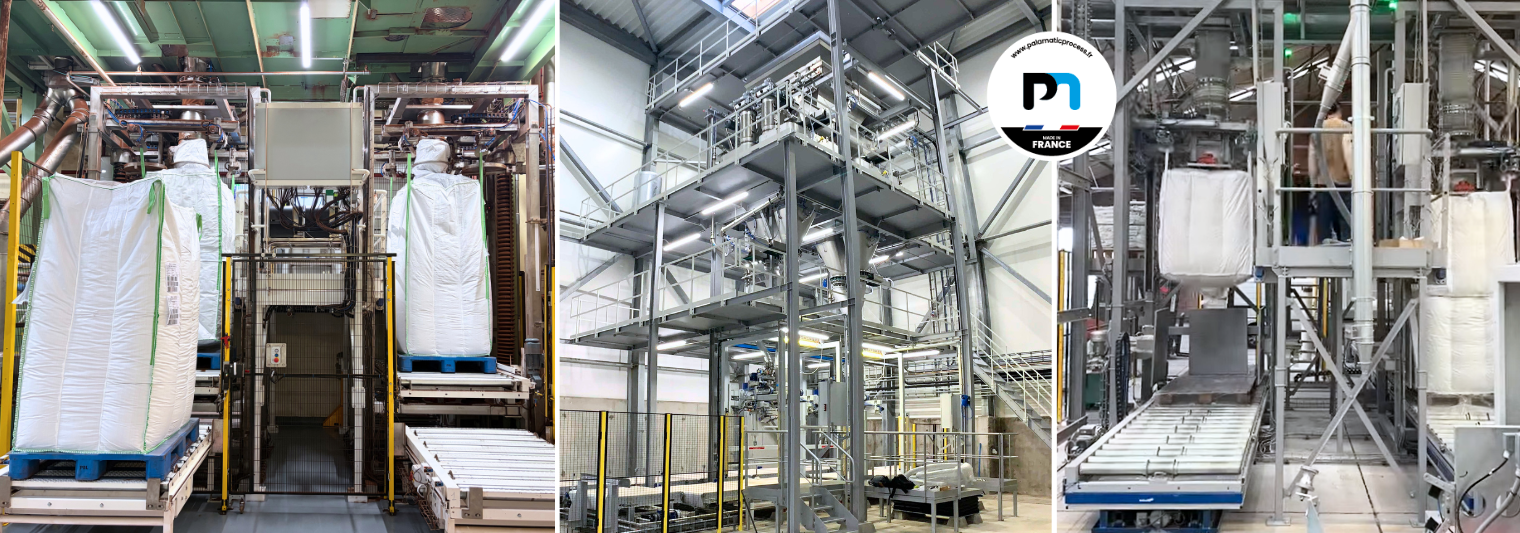

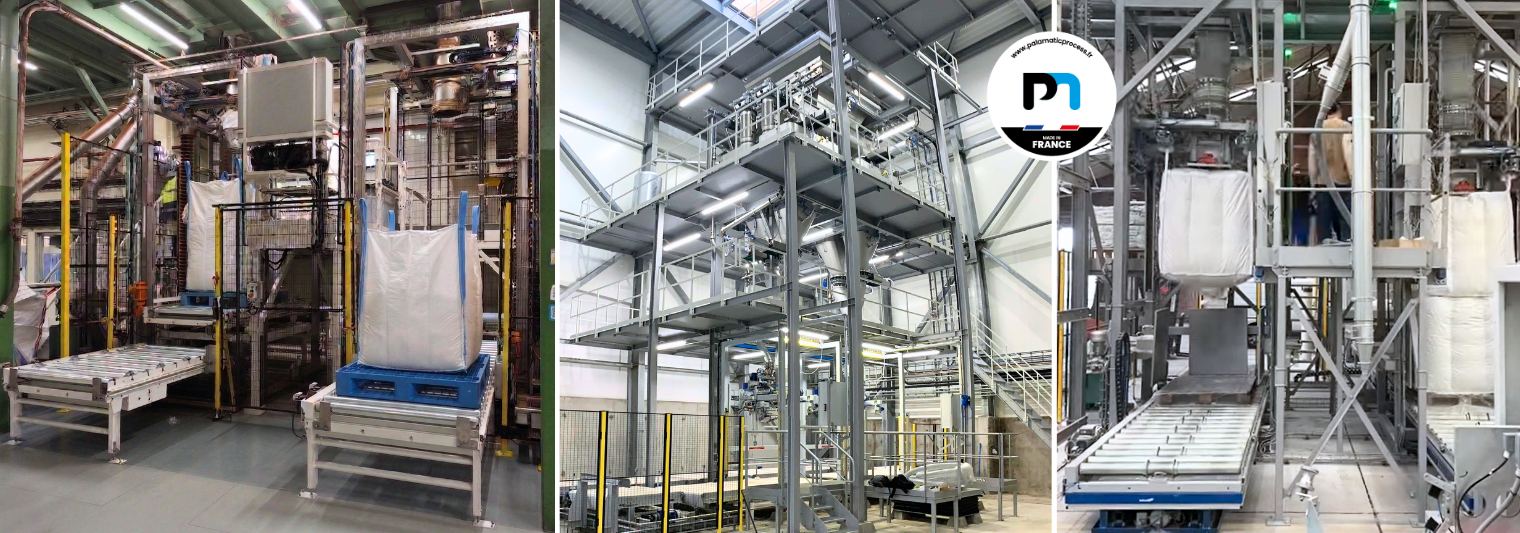

    Conditionnement automatique en pesée brute des big bags

    Conditionnement automatique en pesée brute des big bags

    Ligne de conditionnement automatique de big bags d'urée FlowMatic® 04 : dosage, conditionnement et convoyage.

    Ligne complète de conditionnement

    Ligne de remplissage big bag

    Ligne industrielle complète dans le secteur de l'alimentation animale.

    Ligne de conditionnement de big bags

    Ligne de production industrielle remplissage big bags

    Convoyeur à bande sur ligne de conditionnement de big bags de sucre.

    Tête de remplissage du big bag

    Poste de conditionnement pour le remplissage de big bags

    Ligne de remplissage de big bag automatique pour le conditionnement de sucre blanc.

    Dépileur de palettes

    Dépileur de palettes

    Le dépileur de palettes permet l'automatisation du poste de remplissage big bag.

    SAS de conditionnement en salle blanche

    Système d'évacuation des big bags

    Dépotage d'amidon en camion pour conditionnement automatique des big bags en zone Atex.

    Flowmatic 04

    Ligne de remplissage big bag Palamatic Process

    Station de conditionnement big bag hygiénique pour poudre de lait infantile pour la préparation de lait en poudre infantile.

    Convoyeur big bag et octabin

    Sortie des big bags après alimentation

    Poste de conditionnement pour la manutention d'amidon alimentaire.

    Remplissage big bags Flowmatic 04

    Remplissage big bags Flowmatic 04

    Ligne de remplissage automatique de big bags d'urée et d'engrais FlowMatic® 04 : dosage, conditionnement et convoyage.

    Station de conditionnement big bag

    Cabine pour unité de déchargement FIBC flowMatic® 04

    Manutention d'amidon alimentaire.

    Traitement des poudres - remplissage big bag

    Vue dessous trémie et tamis pour alimentation big bag

    Palamatic Process a développé une ligne de conditionnement big bag haute cadence à hygiène maximale. Le process a pour objectif de conditionner le produit, qui est alimenté depuis le camion jusqu’à la trémie tampon, dans des big bags.

    Ligne de conditionnement big bag

    Ligne automatisée pour remplissage big bag

    Les big bags de sucre sont déplacés à l'aide d'un convoyeur à rouleaux.

    Convoyeur

    Convoyeur pour big bags

    L'accroche du big bag sur la structure s'effectue à l'aide de crochets pneumatiques automatiques qui permettent de maintenir le big bag lors de son remplissage et de larguer automatiquement le big bag après remplissage.

    Tête de remplissage

    Tête de remplissage

    Le système de remplissage de big bags FlowMatic® 04 intègre toutes les options nécessaires au conditionnement avec un minimum d'intervention humaine.

    Remplissage big bag automatique

    Ligne de conditionnement de big bags

    L'évacuation automatique du big bag vers la zone de stockage s'effectue via un convoyeur à rouleaux.

    Remplissage big bags automatique haute cadence

    Remplissage big bags automatique haute cadence

    La conditionneuse FlowMatic® 04 est destinée à une utilisation continue à grand débit.

    Phase de remplissage du big bag

    Phase de remplissage du big bag

    Le big bag est prégonflé afin de faciliter le remplissage.

    Conditionnement sucre

    Conditionnement sucre

    Le sucre est conditionné dans des big bags de stockage.

    Conditionneuse big bag

    Remplir big bag

    Le conditionnement en big bags de sucre est automatique et s'effectue en pesée brute.

    Station de remplissage big bag

    Conditionneuse big bag

    Remplissage de big bags de minéraux blancstalcs et carbonates sous silo.

    Remplissage big bag alimenté par une vis de transfert

    Remplissage big bags sous vis de transfert

    La vis de transfert mécanique alimente la station de remplissage de big bags.

    Big bag sur convoyeur à rouleaux

    Remplissage de big bags de sucre

    Ligne industrielle de manutention poudre et big bag.

    Big bag

    Conditionnement vrac

    Ligne de conditionnement d'épices dans des big bags à gueule ouverte.

    Station de remplissage big bag Palamatic Process

    Ligne de remplissage de big bags automatisée

    L'alimentation en palettes vides s'effectue de façon automatique.

    Remplissage big bag

    Remplissage confiné

    La plateforme pour opérateur facilite l'accès à la partie haute de la conditionneuse pour effectuer la fermeture de la goulotte de remplissage du big bag.

    Automatisme industriel

    Armoire de contrôle

    Automatisation de ligne Pal'Touch® pour le conditionnement de sucre en big bags.

    Convoyeur de big bag

    Ligne de conditionnement de big bags

    Ligne de production industrielle pour le remplissage de big bags de sucre.

    Dépalettiseur sur ligne de remplissage big bag

    Dépalettiseur sur ligne de conditionnement big bags

    Le dépalettiseur permet d'automatiser la ligne de conditionnement de big bags.

    Gestion de la vitesse

    Gestion de la vitesse de remplissage du big bag

    La vitesse de remplissage du big bag en poudre est contrôlée.

    Conditionnement big bag

    Ligne automatique de conditionnement big bags

    Remplissage de big bags de graines avec trémie d'alimentation.

    Positionnement du big bag sur la station

    Positionnement des anses du big bag sur les fourches de la station de remplissage

    Le big bag est positionné sur les fourches par l'opérateur et la manchette est installée sur la tête de remplissage de la station de conditionnement de sucre.

    Convoyeur big bag

    Ligne automatisée de conditionnement big bags

    L'évacuation du big bag plein vers la zone de stockage est automatique.

    Trémie sucre pour alimentation station de remplissage

    Trémie process poudre Palamatic Process pour alimentation station de remplissage big bags

    La trémie de stockage industrielle alimente la station de remplissage du big bag en sulfate de fer.

    Ligne de conditionnement big bags

    Ligne de production remplissage big bags

    Solutions de stockage de produits vracs en big bag Palamatic Process : Pal'Pack®.

    Remplissage big bag alimenté par une vis de transfert

    Remplissage big bags sous vis de transfert

    Ligne de conditionnement automatique de big bags FlowMatic® 04 pour le conditionnement de graines.

    Utilisation continue à grand débit

    Utilisation continue à grand débit

    Ligne de conditionnement automatique de big bags d'urée FlowMatic® 04 : dosage, conditionnement et convoyage d'engrais.



    Tête de remplissage Flowmatic 04

    Tête tournante sur FlowMatic® 04

    Tête tournante permet une mise en place ergonomique du big bag sur la station de remplissage big bag.

    Flowmatic 04 - Mise en big bag

    FlowMatic® 04 - Mise en big bag

    Conditionnement de poussières de tabac en big bags.

    Ouverture/fermeture du big bag

    Ligne automatisée de conditionnement big bags

    L'évacuation du big bag plein vers la zone de stockage est automatique.

    Conditionnement big bag

    Conditionnement big bag

    Trémie d'alimentation sur conditionneuse big bag.

    Ligne de conditionnement big bags

    Remplissage big bag automatique

    Dosage et pesage du poste de conditionnement big bag : automatisation et ergonomie du poste de travail.

    Dépileur de palettes

    Dépileur de palettes

    Les palettes gerbées sont stockées dans le magasin puis alimentent une par une le poste de conditionnement de big bags via un convoyeur motorisé.

    Dépileur de palettes

    Dépileur de palettes

    Le dépileur de palettes participe à l'automatisation du poste de remplissage de big bags.

    Tête de connexion big bag étanche

    Station remplissage big bag

    La tête tournante sur la station de remplissage de big bags améliore l'ergonomie du poste de travail.

    Tube de connexion pour remplissage big bag

    Tête de remplissage

    Ligne de conditionnement d'arômes avec tamisage en amont du process.

    Anse d'accroche big bag

    Accrochage big bag

    Le décrochage automatique des anses du big bag favorise l'ergonomie et améliore la cadence de remplissage.

    Station de conditionnement big bag

    Cabine de remplissage

    Dépotage d'amidon en camion pour remplissage automatique des big bags en zone Atex.

    Tête tournante sur station de remplissage big bags

    Tête tournante

    Tête tournante sur station de remplissage big bags sur ligne de compounding pour l'industrie chimique.

    Remplissage de big bag poudre de cacao

    Remplissage de big bag poudre de cacao

    L'extraction de poudre de cacao en sortie de trémie tampon pour transfert vers une station de conditionnement big bag existante.
    Le transfert est assuré par un convoyeur aéromécanique

    Remplissage de big bag industrie agro-alimentaire

    Remplissage big bag industrie agro-alimentaire

    La poudre de cacao est transférée à partir de la trémie tampon vers la conditionneuse big bag via un convoyeur mécanique. Le débit massique est de 2 500 kg/h. sur produit de densité  0,65 kg/l.

    Remplissage big bag Flowmatic04

    Remplissage big bag Flowmatic 04

    Station de remplissage big bags avec tête tournante pour faciliter le chargement et le déchargement du big bag.

    Convoyeur de big bag Flowmatic 04

    Convoyeur de big bag FlowMatic® 04

    Cette installation permet d’extraire le produit fini du silo existant au travers d’une vis de transfert (sans palier intermédiaire pour limiter au maximum les risques Atex) afin de l’acheminer vers la station de remplissage big bag

    Station de mise en big bag - Flowmatic 04

    Station de mise en big bag - FlowMatic® 04

    Pour répondre aux exigences de ce client, Palamatic Proces a conçu un modèle de remplissage big bag continu à grand débit, dénommé FlowMatic® 04, avec des cadences atteignant 40 big bags par heure.

    Tête tournante

    Tête tournante

    La tête de remplissage est conçue en double enveloppe pour assurer l'équilibrage des volumes et est reliée au réseau de dépoussiérage pour éviter toute émanation de poussières dans l'atmosphère. Enfin, le système tournant de la tête d’accrochage facilite l’attache des anses du big bag, réduisant les manœuvres de l’opérateur et maximisant l’ergonomie de son poste.

    Ligne de conditionnement de semences de maïs dans des big bags

    Ligne de conditionnement de semences de maïs dans des big bags

    La ligne de conditionnement en big bags est équipée d'une trémie tampon et d'un convoyeur à rouleaux pour faciliter la manutention des big bags.

    Alimentation de la ligne de convoyage en palettes vides

    Alimentation de la ligne de convoyage en palettes vides

    Alimentation de la ligne de convoyage en palettes vides pour distribuer les palettes une par une.

    Ligne de chargement de big bags

    Ligne de chargement de big bags

    Poste de conditionnement big bag implanté en sortie d'un cyclofiltre de transfert pneumatique aspiré.

    Les caractéristiques techniques

    Cadence 20 à 30 big bags/h
    Capacité 2 tonnes/big bag
    Matériaux de fabrication Acier peint, inox 304L
    Puissance installée 8.7 kW
    Consommation air comprimé 6.8 Nm³/h
    Débit de dépoussiérage 300 m³/h


    Finitions : RAL 9006, microbillé, électropolissage
    Puissance moyenne absorbée : 1,1 kW
    Pression de service : 6 bar
    Entrée 4-20 mA : 1
    Entrée TOR : 14
    Sortie TOR : 13
    Précision de la chaîne de pesée : ± 500 grammes
    Dimensions maximales des big bags : 1 200 (l) x 1 200 (L) x 2 400 (H) mm
    Fourches en "U" : permet le retrait du big bag par les anses (en option)



    Equipements intégrés au modèle FlowMatic® 04 :

    - Structure de support : la structure est réglable manuellement en hauteur pour s'adapter à tous les types de big bag
    - Décrochage automatique des big bags : quatre crochets articulés sont implantés sur le tablier d'accueil du big bag. Le vérin pneumatique, actionné par l'automate, pilote le basculement du crochet en fin de dosage.
    - Joint gonflant : le joint gonflant assure une connexion étanche entre la tête de remplissage et le big bag lors de son remplissage.
    - Tête de remplissage : la tête de remplissage est conçue en double enveloppe pour un équilibrage des volumes. L'air chargé est évacué via la ligne de dégazage pouvant être raccordé au réseau de dépoussiérage.
    - Vérin de tension : le vérin pneumatique est implanté sur la tablier des fourches d'accrochage. Il permet de mettre à hauteur ergonomique le système d'accrochage des anses du big bag, de s'ajuster aux différentes hauteurs de big bag et de donner au big bag une forme optimale grâce à la tension permanente durant toute la phase de conditionnement. Le big bag est parfaitement rempli sans risque de poche et peut être manipulé de façon sécurisé, sans risque de basculement.
    - Ventilateur de pré-gonflage : implanté sur la station, le ventilateur assure la mise en forme du big bag équipé de sache interne pour faciliter son remplissage. Un clapet by-pass permet de dégazer les fines qui sont captées par le tube double enveloppe lors de la phase de conditionnement.
    - Table vibrante : la table de densification permet de désaérer les produits difficiles et assure le remplissage optimal des big bags. La table vibrante est équipé de deux moteurs vibrants à intensité réglable
    - Dépileur de palettes : le dépileur assure, via un convoyeur à rouleaux motorisés, l'alimentation de la station de conditionnement en palettes de manutention. La taille des palettes prise en charge par le dépileur est flexible.
    - Convoyeur à rouleaux : une série de convoyeurs à rouleaux motorisés assure le transfert des palettes vides jusqu'au poste de conditionnement des big bags. Ils sont équipés de capteurs de positionnement permettant d'assurer un stockage tampon des big bags en sortie du poste

    Les options disponibles

    • Dépose napperon - Palamatic Process
      Dépose napperon - Palamatic Process

      Dépose napperon

      Un poste de dépose de napperon est implanté entre le dépileur de palettes et la remplisseuse pour big bag. Il permet la mise en place automatique d'un napperon (carton ou film PE) sur la palette vide, avant remplissage du big bag. Ce poste est un complément indispensable pour un confinement maximal du big bag répondant au standard qualité de nombreuses industries.

    • remplissage-bigbag-Flowmatic04-options-housse
      remplissage-bigbag-Flowmatic04-options-housse

      Housse

      En sortie du poste d'ensachage big bags, une housseuse automatique assure le confinement final du big bag sur sa palette.
      L'alimentation du big bag est effectuée par un convoyeur motorisé.

    • Flowmatic 04 - Station de conditionnement big bag - Palamatic Process
      Flowmatic 04 - Station de conditionnement big bag - Palamatic Process

      Convoyeur de big bag

      Convoyeurs à rouleaux mécanisés :

      Alimenter ou convoyer le contenant de manière automatique :

      - Palette

      - Sac

      - Big bag

      - Conteneur

    • Tête tournante - Palamatic Process
      Tête tournante - Palamatic Process

      Tête tournante

      Système permettant la mise en place ergonomique du big bag vide. Conçu à l'aide d'un roulement haute résistance, une simple rotation (+180° / -180°) du système d'accroche permet à l'opérateur de positionner les 4 anses du big bag, depuis son poste de travail.

      Le largage automatique des anses, une fois le big bag rempli, complète le système et en fait un équipement particulièrement adapté pour les cadences de conditionnement élevé.

      L'ensemble cartérisé intègre le ventilateur de pré-gonflage, permettant son utilisation dans des environnements difficiles soumis également à des contraintes d'hygiène fortes.



    • Pince de mise en terre en option sur les stations de remplissage big bag
      Pince de mise en terre en option sur les stations de remplissage big bag

      Pince de mise en terre

      Des tresses de masses équipent l’ensemble de la station. Un point de connexion rapide permet la mise à la terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.

    • Engrais - Urée

      Poudre traitée : urée - Engrais - Société implantée au Vietnam, leader dans la production de produits fertilisants. Cette société souhaite une installation pour le conditionnement automatique de l...
    • Conditionnement sucre

      Poudre traitée : sucre blanc - Conditionnement sucre - La station de remplissage big bag FlowMatic© 04 permet un conditionnement étanche de tout type de poudre, limite les émissions de poussière et...
    • Conditionnement graines

      Produits traités : graines de maïs traitées - Conditionnement graines - Ligne de conditionnement automatique de graines de maïs en big bags.
    • Chargement ingrédients production boisson

      Poudres traitées : acide citrique, sorbate de potassium, benzoate de sodium... - Chargement ingrédients production boisson - L'objectif principal de cette installation est tout d'abord l...
    • Transfert de sucre raffiné

      Poudre traitée : sucre raffiné - Transfert de sucre raffiné - Installation sur site portuaire permettant le reconditionnement du sucre stocké en conteneur maritime vers une ligne de conditionnement...
    • Système automatisé de remplissage de big bags

      Poudre traitée : spodumène - Remplissage big bags pour la production de batteries au lithium - Solution automatisée avec intervention minimale de l'opérateur.
    • Production de flakes de polyéthylène

      Poudre traitée : polyéthylène - Production de polyéthylène basse densité - Société dans la pétrochimie: Mise en place de 2 lignes de conditionnement big bags.
    • Déchargement de wagons

      Poudres traitées : amidon de tapioca, amidon de pomme de terre, amidon de maïs - Déchargement de wagons citernes - Ligne pour le reconditionnement de poudre.
    Devis express

    Votre devis en 3 clics !

    Téléchargez la brochure
    Devis express
    Configurez votre équipement

    ADDITIONAL EQUIPMENT

    Compacteur big bag - CBB125

    Confinement et gestion des big bags vides.

    FlowMatic®10 remplissage big bag ECD

    Haute cadence, Hygiène maximale, Fonctionnement en salle blanche...

    Vide big bag - Tube télescopique - Easyflow EF1

    Tube de connexion, Chargement palan, Chariot, structure basse

    Pal'Packs Emballage big bag vide

    Modèles circulaires, carrés ou avec goulotte de chargement, réalisés...

    Compacteur big bag - CBB125

    Confinement et gestion des big bags vides.

    Venez tester nos équipements dans notre station d'essais

    Vos coordonnées

    Je souhaite avoir plus d'information :

    En quoi pouvons-nous vous aider ?

    Notez que les champs marqués d'une étoile "*" sont obligatoires pour l'envoi de votre message.
