Vibrateur électrique
Description
Equipements palamatic Process disponibles en version ATEX

Vibreurs électriques - Aide à l'écoulement des produits difficiles

Améliorer le flux des produits difficiles
Les vibreurs électriques externes favorisent l'écoulement des poudres industrielles, sous les trémies ou les silos, ou sont utilisés en tant qu'actionneurs sur des vibrateurs pour le transport, le filtrage, le compactage ou le tri.


2 gammes disponibles : motovibrateur électrique et microvibrateur électrique

Les vibrateurs électriques externes sont utilisés dans un grand nombre de domaines pour favoriser l'aide à l'écoulement ainsi que le tamisage, le transport, le nettoyage, le filtrage, le compactage et le tri.





  • Efficacité
    4
  • Niveau sonore
    5
  • Consommation air
    3

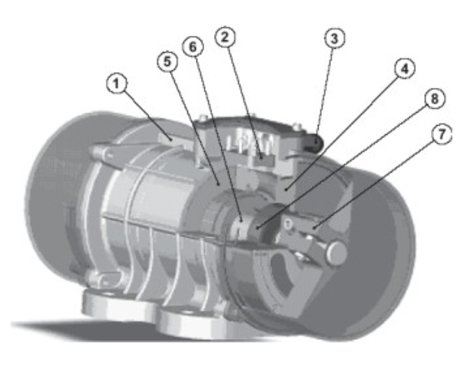

Motovibrateur industriel Palamatic Process

Les équipements intégrés

1 - Corps vibrateur

2 - Boîte à bornes

3 - Presse-étoupe

4 - Flasque porte roulement

5 - Stator

6 - Arbre rotor

7 - Masse réglables

8 - Roulement

Partager la page

Les points forts de l'équipement

- Large gamme de forces centrifuges qui couvre toutes les applications

- Tensions multiples

- Boitier robuste type FMEA, roulements de qualité Premium

- Certification ATEX ExII3D et ETL, classe II, divison 2 pour environnement dangereux

Médias

Découvrir nos équipements en photos

Traitement des poudre - Vibreur électrique

Traitement des poudres - Vibreur électrique

Vibreur électrique sur ligne de conditionnement de ciment.

vibreur électrique palamatic process

vibreur électrique palamatic process

Vibreur électrique sur skid de tamisage et de conditionnement pour de la poudre de chrome.

Vibreur électrique

Vibreur électrique

Vibreur électrique sur ligne de manutention de poudre de lait.

Fond vibrant

Fond vibrant

Fond vibrant sur ligne de remplissage de barytine en big bags FlowMatic® 03.

Plus d'informations

Dévoûteur mécanique fond plat

Dévoûteur mécanique fond plat

Dévoûteur mécanique fond plat sur ligne de conditionnement en big bags de farine animale.

Plus d'informations

Dévoûteur mécanique fond conique

Dévoûteur mécanique fond conique

Dévoûteur mécanique fond conique sur ligne de manutention poudre dans sacs et fûts pour le secteur nucléaire.

Plus d'informations

Canon à air

Canon à air

Canon à air sur ligne de conditionnement de sucre en big bag au débit de 40 big bags par heure.

Plus d'informations

Percuteur combiné

Percuteur combiné

Percuteur combiné sur poste de craquage de big bags d'acide.

Plus d'informations

Plaque de fluidisation

Plaque de fluidisation

Plaque de fluidisation sur ligne de déconditionnement de big bags de sulfates de fer.

Plus d'informations

Vibrofluidiseur

Vibrofluidiseur

Vibrofluidiseur sur ligne de manutention poudre pour la production de pigments vrac.

Plus d'informations

Vibreur électrique

Vibreur électrique

Vibreur électrique sur ligne de manutention poudre pour le chargement en camion de poussière d'acide aminé.

Vibreur électrique sur tamis vibrant

Vibreur électrique sur tamis vibrant

Vibreur électrique sur tamis vibrant sur ligne industrielle de manutention de poudre.

Caractéristiques

Les caractéristiques techniques

  • 4 vitesses disponibles : 750, 1000, 1500 et 3000 RPM (2, 4, 6 et 8 pôles)
  • Protection du moteur : IP65
  • Tropicalisé class F
  • Fréquence réglable
  • Standard voltage : 230/400 V, 50 Hz (264/460 V, 60 Hz)
  • Standard : ATEX ExII3D certifié, température maximale de la surface = 85°C (185°F)
  • Excellent rapport qualité prix
  • Intensité réglable par décalage des masselottes
  • Puissance et intensité selon le modèle sélectionné (cf. fiche technique produit)

Concernant les microvibrateurs électriques, ils sont conçus pour produire de faibles vibrations :

Force centrifuge :

  • 0 à 5 kg
  • 0 à 22 kg
  • 0 à 40 kg

Ils sont adaptés pour les industries pharmaceutiques, alimentaires et industries de l’emballage.

Données techniques :

TYPE Caractéristiques mécaniques   Caractéristiques électriques
Couple
Kgcm
Force centrifuge
en Kg
Poids Puissance
Kw
Intensité
A max
Temp. Class
Dust
Cable
Glande
50Hz 60Hz 50Hz 60Hz Kg Lb 50Hz 60Hz 50Hz
400V
60Hz
460V
(°C)
MONOPHASÉ
MICRO 4/3 M 0.12 0.12 5 8 1.4 3.1 0.02 0.02 0.3 0.6 100 M16
MICRO 5/3 M 0.12 0.12 5 8 1.4 3.1 0.02 0.02 0.3 0.6 100 M16
MICRO 20/3 M 0.39 0.39 22 32 1.5 3.3 0.03 0.04 0.10 0.23 100 M16
MICRO 40/3 M 0.78 0.55 40 40 1.7 3.7 0.07 0.07

0.40

0.80 100 M16
TRIPHASÉ
MICRO 20/3 M 0.39 0.39 22 32 1.5 3.3 0.03 0.04 0.10 0.12 100 M16
MICRO 40/3 M 0.78 0.55 40 40 1.7 3.7 0.07 0.07 0.25 0.25 100 M16

Dimensions :

TYPE Dimensionnel

C
(mm)
50 Hz

M
(mm)
50 Hz
A B Ø G Holes D E F H I L N
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
MONOPHASÉ
MICRO 4/3 M 142 35 25-40 92 6.5 4 110 73 9 33 60 72 60
MICRO 5/3 M 142 35 25-41 75 5.5 4 90 73 9 33 60 72 60
MICRO 20/3 M 142 35 25-42 92 6.5 4 110 73 9 33 60 72 60
MICRO 40/3 M 162 45 25-43 92 6.5 4 110 73 9 33 60 72 60
TRIPHASÉ
MICRO 20/3 M 142 35 25-40 92 6.5 4 110 73 9 33 60 72 60
MICRO 40/3 M 162 45 25-40 92 6.5 4 110 73 9 33 60 72 60




Cas clients
  • Fabrication de shampoing

    Poudres traitées : soude en paillette, poudre de chaux, potasse, magnésie - Fabrication de shampoing - Cette entreprise de l'industrie cosmétique participe à la mise en œuvre d’installations...
  • Dosage en mélangeur hachoir cutter

    Poudre traitée : amidon - Dosage en mélangeur hachoir cutter - Le process est destiné à alimenter de façon maîtrisée un hacheur. Il est composé d’un système de déconditionnement de big bags EasyFlow®...
  • Automatisation de l'alimentation du process en poudre de zinc

    Poudres traitées: poudre de zinc et additifs. L’objectif est d’améliorer la phase de chargement manuel des poudres et de mettre en place un système complet automatisé permettant un dosage précis des...
  • Ligne de fabrication de yaourts et de fromages

    Produit traité : lait en poudre - Ligne de fabrication de yaourts et de fromages - La fonction des équipements consiste à ajouter de la poudre de lait mécaniquement dans des cuves.
  • Poste de conditionnement en cartons

    Poste de conditionnement en cartons confiné - Ligne de dosage de poudre en sortie de sécheur pour alimentation conditionneuse de cartons.
