Elévateur à godets pendulaires ou continus pour une manipulation délicate des produits fragiles

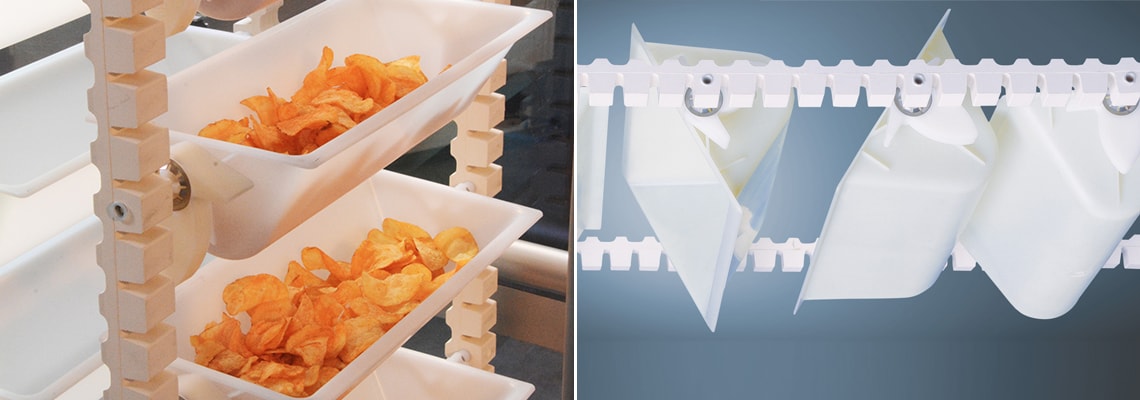

Élévateurs à godets pendulaires
Les convoyeurs à godets pendulaires se caractérisent par un entretien et une usure exceptionnellement faibles. La chaîne en caoutchouc est utilisée dans tous nos systèmes pour entraîner l'élément de convoyage.
Dans l'industrie alimentaire en particulier, les avantages des élévateurs à godets pendulaires sont bien connus. Grâce à l'utilisation de chaînes en caoutchouc, aucun lubrifiant susceptible de contaminer les matériaux transportés n'est sollicité.
Les courroies en caoutchouc et les godets en plastique existent en version alimentaire avec des certificats conformes aux normes européennes (directives de l'UE) et américaines (FDA). Leur « casing » peut être conçu conformément aux exigences d'hygiène les plus strictes, par exemple avec un cadre tubulaire sans surfaces horizontales ni espaces morts.
-
Cadence3
-
Produits fragiles5
-
Précision du dosage4
Sur les élévateurs à godets pendulaires basculants, les godets peuvent être retirés sans outil en une seule action pour les nettoyer extérieurement. Des stations de nettoyage automatiques peuvent également être proposées pour le nettoyage des godets de toute la gamme.
La structure de base d'un élévateur à godets pendulaires comprend 2 chaînes en caoutchouc, fonctionnant en parallèle, ainsi que des godets pendulaires suspendus entre eux.
Les godets sont capables de basculer. Il n'y a pas de liaison entre les godets voisins, ce qui signifie que chaque godet peut être basculé ou tourné individuellement.
Avec un élévateur à godets pendulaires, il n'y a aucune restriction à la simple forme en Z. Les formes en C, O et T sont également possibles. Il est également possible de transporter des godets remplis entièrement dans la boucle afin de fournir une option de tamponnement.
Toutefois, des mesures doivent être prises pour éviter le double remplissage ou, pour être plus précis, le sur remplissage. Les godets et les chaînes sont disponibles dans une large gamme composée de matériaux différents.
Les godets peuvent être conçus dans des matériaux de qualité alimentaire, détectables et/ou conducteurs, en totale conformité avec les exigences de l'application en question. La version détectable assure un haut niveau de fiabilité opérationnelle et permet d'éviter la contamination des produits, une qualité qui s'avère utile pour de nombreux secteurs d'activité, et pas que celui l'industrie alimentaire.
Démontage et nettoyage du convoyeur
Élévateurs à godets continus
Les convoyeurs à godets continus ont la même structure de base. Les godets spécialement conçus pour le transport de matériaux en vrac de toutes sortes sont montés entre deux chaînes en caoutchouc.
Les convoyeurs à godets continus se caractérisent par une bande transporteuse entièrement fermée et sans soudure. Cela signifie que deux godets voisins sont reliés l'un à l'autre par un volet en caoutchouc flexible, connu sous le nom de volet de liaison. Cette liaison est à verrouillage positif et sans interstice, ce qui garantit que les matières en vrac ne peuvent pas s'écouler entre les godets.
La perte de produit est minimale. Malgré cela, la conception est suffisamment flexible pour permettre le transport de matériaux à la fois horizontalement et verticalement sans aucun point de transfert de produit. La longueur de transfert est pratiquement illimitée. Différents matériaux sont disponibles pour chaque composant du convoyeur à godets. Les matériaux sont choisis en fonction des exigences relatives à la compatibilité, à la température et aux propriétés physiques et chimiques des matériaux transportés.
Les pièces individuelles, telles que les godets ou les clapets de raccordement, peuvent être remplacées individuellement.
Le convoyeur à godets continus, qui nécessite peu d'entretien, convient particulièrement aux clients qui accordent une importance particulière à la rentabilité et à la productivité et qui souhaitent maintenir leurs coûts d'entretien et de réparation aussi bas que possible.
Des longueurs de transport allant jusqu'à 50 m verticalement ou 100 m horizontalement ont déjà été créées à l'aide de convoyeurs à godets continus. Des capacités de transport allant jusqu'à 100 m³/h peuvent également être atteintes.
Parmi leurs autres qualités, les convoyeurs à godets continus sont idéaux pour transporter des poussières fines de taille micrométrique jusqu'aux produits grossiers.
Toutes les pièces qui entrent en contact avec le produit peuvent également être fournies en qualité alimentaire. Cela inclut bien sûr des certificats à jour conformément aux normes applicables telles que la CE 1935/2004 et 10/2011 ou 21 CFR 175-181.
Tous les convoyeurs à godets continus sont également disponibles avec un certificat ATEX pour les zones d'explosion de poussières 20 à 22.
Le convoyeur à godets continu a pour élément central une bande transporteuse robuste : les chaînes en caoutchouc et les godets sont reliés, assurant le transport fiable de vos matières en vrac.
Des versions non alimentaires sont également disponibles :
Avec des chaînes en caoutchouc sans maillon, les élévateurs à godets pendulaires sont reconnus dans le domaine non alimentaire. Même les matériaux abrasifs et ceux qui causent de l'usure peuvent être transportés sans problème. Les marchandises transportées sont alimentées avec précaution et ne sont pas écopées, ce qui minimise la contrainte exercée sur les matériaux et l'usure des godets.
Pour les systèmes présentant un risque d'explosion de poussières, des élévateurs à godets pendulaires sont également disponibles avec une certification ATEX.
En utilisant une large gamme de matériaux pour les chaînes et les godets en caoutchouc, les systèmes peuvent être adaptés aux exigences demandées. Les élévateurs à godets ont fait leurs preuves pour plusieurs types de produits :
- Poudres et granulés,
- Produits chimiques
- Matériaux de construction
- Recyclage
- Céramique
- Plastiques...
Vis
Pièces métalliques
Pièces de monnaie
Poudre à lessive
Les points forts de l'équipement
Continus
- Fonctionnement régulier et stable
- Faible encombrement
- Capacité et vitesse de transport élevées
- Version Atex disponible
Pendulaires
- Les godets peuvent être retirés sans outil pour le nettoyage extérieur
- Conception hygiénique en acier tubulaire disponible
- De nombreuses versions de lignes différentes sont disponibles
- Plusieurs points de décharge sont possibles
- Pour les produits pesés ou comptés, la position du godet peut être déterminée de manière fiable à tout moment (pas d'allongement des chaînes en caoutchouc !)
- Version Atex disponible
Media
Découvrir nos équipements en vidéos
Élévateur à godets pendulaires
Les élévateurs à godets pendulaires permettent le convoyage des produits fragiles.
Découvrir nos équipements en photos
Version pour la sécurité alimentaire
Les chaînes en caoutchouc et les godets sont disponibles pour une sécurité alimentaire maximale avec des certificats conformes aux normes européennes (directives de l'UE) et américaines (FDA).
Des transports délicats et hygiéniques
Les élévateurs à godets pendulaires sont particulièrement adaptés au transport délicat et hygiénique de produits alimentaires en vrac.
Transport délicat de matériaux fragiles
Nos élévateurs à godets peuvent bien sûr aussi être équipés de stations de nettoyage en place.
Plusieurs points de dépôt sur un convoyeur mécanique
Comme nous l'avons déjà mentionné, les élévateurs à godets pendulaires peuvent être conçus avec plusieurs points de chute.
Godet conçu pour les matériaux abrasifs
Même les matériaux abrasifs et ceux qui provoquent l'usure peuvent être transportés facilement.
Manipulation de matériaux fragiles : bretzels
Les godets peuvent être conçus dans des matériaux de qualité alimentaire, détectables et/ou conducteurs, en totale conformité avec les exigences de l'application en question.
Montage des élévateurs à godets pendulaires
La caractéristique remarquable des élévateurs à godets pendulaires est la possibilité de monter et de démonter les godets en quelques opérations et sans outil.
Point de décharge unique
Les convoyeurs à godets continus se caractérisent par une bande transporteuse entièrement fermée et sans soudure.
Large gamme de matériaux pour les chaînes et les godets en caoutchouc
En utilisant une large gamme de matériaux pour les chaînes en caoutchouc et les godets, les systèmes peuvent être adaptés aux exigences demandées. Les élévateurs à godets ont fait leurs preuves dans de nombreux domaines de produits.
Les godets peuvent être retirés avec outils
Avec des chaînes en caoutchouc sans maillons, les convoyeurs à godets continus et à godets pendulaires sont parfaitement adaptés au domaine non alimentaire.
Convoyeur à godets pour charges lourdes
Les marchandises transportées sont alimentées avec précaution et ne sont pas ramassées à la pelle, ce qui minimise la contrainte sur les matériaux et l'usure des seaux.
Design hygiénique
La structure peut être conçue conformément aux exigences d'hygiène les plus strictes, par exemple avec un cadre tubulaire sans surfaces horizontales ni espaces morts.
Points de décharge multiples
La conception est suffisamment flexible pour permettre de transporter des matériaux à la fois horizontalement et verticalement sans aucun risque de chute du produit.
Démontage des godets pendulaire sur élévateur mécanique
Sur les convoyeurs à godets pendulaires, les godets peuvent être retirés sans outil en une seule action pour les nettoyer extérieurement.
Features
Les caractéristiques techniques
2 types d'élévateur à godets :
- Continus :
- Un seul point de déchargement
- Démontage des godets possible avec outils - Pendulaires :
- Plusieurs points de déchargement
- Les godets peuvent être démontés sans outil
- Finitions hygiéniques pour une nettoyage facile
ÉLÉVATEUR À GODETS PENDULAIRES
La caractéristique remarquable des élévateurs à godets pendulaires est la possibilité de monter et de démonter les godets en quelques gestes et sans outil. Cela est particulièrement utile pour les nettoyages fréquents résultant de changements de produits réguliers, par exemple.
Un deuxième jeu de godets est généralement conservé pour remplacer rapidement et facilement les godets "sales" par des godets propres lors des changements de produits, ce qui permet de réduire au minimum les temps d'arrêt.
Comme nous l'avons déjà mentionné, les élévateurs à godets pendulaires peuvent être conçus avec plusieurs points de chute. Ces points de chute sont généralement commandés par de l'air comprimé fourni par un cylindre. Cela signifie que plusieurs silos de stockage, ou même des balances à têtes multiples ou des machines d'emballage peuvent être chargés.
Un autre avantage énorme des élévateurs à godets pendulaires est leur capacité à transporter des matériaux en vrac qui ont déjà été pesés ou comptés. Dans ce cas, l'élévateur à godet pendulaire peut être le lien parfait entre les balances à têtes multiples ou les machines de comptage et les équipements d'emballage associés tels que les machines à sacs tubulaires. Avec les élévateurs à godets pendulaires, vous pouvez être assuré que ce qui a été rempli en bas arrive aussi en haut.
Les élévateurs à godets pendulaires sont particulièrement adaptés au transport délicat et hygiénique de denrées alimentaires en vrac et déversables. L'interaction de la chaîne en caoutchouc, résistante à la corrosion et sans lubrifiant, et des godets pendulaires faciles à nettoyer, satisfait depuis de nombreuses années divers fabricants de produits alimentaires en répondant aux exigences strictes de leur secteur.
Nos convoyeurs à godets peuvent, bien entendu, être équipés de stations de nettoyage NEP. Avec la station de Nettoyage En Place, les godets et les chaînes peuvent être nettoyés automatiquement à l'air comprimé ou à l'eau.
Dimensions des élévateurs à godets pendulaires
| Type | A | B | C1 | C2 | D | E | F [min.] | H [min.] | K [min.] | L [min.] | M [min.] | P | S | U | Espace entre godets | Volume du godet |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P5 | 518 | 420 | 550 | 450 | 160 | 250 | 685 | 970 | 720 | 620 | 500 | 480 | 625 | 195 | 165 | 1.6 |
| P10 | 668 | 570 | 550 | 450 | 310 | 250 | 685 | 970 | 720 | 620 | 500 | 480 | 625 | 345 | 165 | 2.8 |
| P20 | 798 | 700 | 650 | 550 | 440 | 250 | 820 | 1,220 | 855 | 72 | 600 | 530 | 675 | 476 | 198 | 5.5 |
| P30 | 918 | 820 | 820 | 700 | 400 | 400 | 1,300 | 2,950 | 1,525 | 1,050 | 936 | 700 | 900 | 480 | 258 | 12.1 |
| P40 | 1,218 | 1,120 | 820 | 700 | 700 | 400 | 1,300 | 2,950 | 1,525 | 1,050 | 936 | 700 | 900 | 780 | 258 | 19.5 |
Dimensions en mm - Volume du godet 100% / Volume d'eau en litres
Performances de transport en m³/h. de l'élévateur à godets pendulaires
ÉLÉVATEUR À GODETS CONTINUS
La vitesse de transport standard de 0,5 m/s est le compromis idéal entre capacité et transport sans perte et avec économie de produits. Toutefois, des vitesses allant jusqu'à 1 m./s. peuvent également être atteintes sans problème. Tous les composants impliqués sont coordonnés entre eux afin de garantir une disponibilité et une fiabilité élevées.
Les convoyeurs à godets continus sont conçus pour offrir une fiabilité opérationnelle maximale.
La construction autonome, si nécessaire étanche à la poussière et même au gaz, garantit que les produits et la poussière restent à l'intérieur du boîtier et ne s'échappent pas dans l'environnement qui les entoure. Ainsi, même si des produits en vrac dangereux pour la santé sont transportés, il n'y a aucun risque de contamination des zones de travail à proximité. Tous les convoyeurs à godets peuvent également être équipés de raccords pour les systèmes d'extraction.
Une alimentation contrôlée des produits est essentielle pour l'utilisation de nos convoyeurs à godets continus. Associée à une alimentation en produits optimisée, elle permet d'obtenir un système de convoyage pratiquement sans perte.
Au point de transfert du convoyeur à godets, le produit transporté tombe du godet sous l'influence de la gravité et n'est pas éjecté, comme c'est le cas avec les élévateurs standard. Cette méthode est nettement plus douce pour le produit et réduit considérablement les émanations de poussière.
Le convoyeur à godets continus, qui nécessite peu d'entretien, convient particulièrement aux clients qui attachent une importance particulière à la rentabilité et à la productivité et qui souhaitent maintenir leurs coûts d'entretien et de réparation aussi bas que possible.
Des longueurs de transport allant jusqu'à 50m. verticalement ou 100m. horizontalement ont déjà été réalisées. Des capacités de transport allant jusqu'à 100 m³/h. peuvent également être envisagées.
Parmi leurs autres qualités, les convoyeurs à godets continus sont idéaux pour transporter des poussières fines de taille micrométrique jusqu'aux produits grossiers.
Il existe une solution sur mesure pour chaque application.
Dimensions des élévateurs à godets continus
| Type | A | B | C1 | C2 | D | E | F [min.] | H [min.] | K [min.] | M [min.] | P | S | U | Espaces entre godets | Volume du godet |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SEB 03 | 338 | 260 | 465 | 350 | 80 | 150 | 530 | 685 | 645 | 550 | 260 | 355 | 121 | 99 | 0,3 |
| SEB 05 | 478 | 400 | 465 | 350 | 200 | 150 | 530 | 685 | 645 | 550 | 260 | 355 | 253 | 99 | 0,7 |
| SEB 1/05 | 458 | 380 | 555 | 460 | 150 | 250 | 820 | 1.220 | 1.015 | 750 | 410 | 625 | 212 | 165 | 1,7 |
| SEB 1 | 598 | 500 | 615 | 500 | 150 | 250 | 970 | 1.900 | 1.255 | 843 | 410 | 625 | 212 | 165 | 1,7 |
| SEB 2/05 | 518 | 440 | 645 | 550 | 200 | 250 | 1.100 | 1.730 | 1.365 | 943 | 550 | 675 | 267 | 198 | 33,0 |
| SEB 23,0 | 668 | 570 | 715 | 600 | 150 | 250 | 1.150 | 1.900 | 1.415 | 943 | 550 | 675 | 267 | 198 | 3,0 |
| SEB 4 | 718 | 620 | 715 | 600 | 300 | 250 | 1.150 | 1.900 | 1.615 | 1.140 | 550 | 675 | 392 | 198 | 5,1 |
| SEB 5 | 818 | 700 | 915 | 750 | 280 | 400 | 1.325 | 2.250 | 1.425 | 915 | 750 | 1.100 | 375 | 215 | 6,5 |
| SEB 10 | 1.118 | 1.000 | 935 | 770 | 450 | 400 | 1.350 | 2.250 | 1.925 | 1.290 | 750 | 1.100 | 600 | 215 | 10,0 |
Dimensions en mm - Volume du godet 100% / Volume d'eau en litres
Performances de transport en m³/h. de l'élévateur à godets continus
