FTruckMatic®

Ligne de remplissage camion-citerne autonome

Capacité de 15 sacs/h à 45 big bags/h
Header ligne FTruckMatic
Description

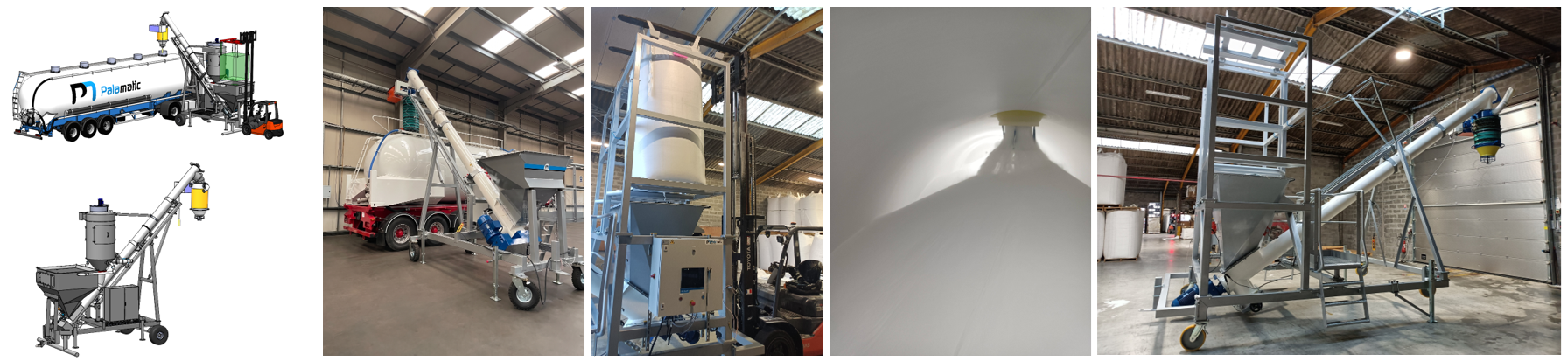

Chargeur mobile de camion

Les chargeurs FTruckMatic® permettent le chargement de camions-citernes ou vracs en autonomie. Remplir un camion directement avec des big bags ou des sacs n’a jamais été aussi simple !

Les chargeurs FTruckMatic sont des stations autonomes embarquant une vis de convoyage, une trémie d’ouverture de sacs et une manche de chargement pour se connecter de manière étanche au camion.

Avantages PALAMATIC PROCESS
  • Facilité de mise en œuvre
  • Fiabilité
  • Gros débit d’empotage camion
  • Sécurité de chargement

Les chargeurs mobiles FTruckMatic® permettent aux transporteurs et aux industriels d’avoir un dispositif d’appoint pour charger leurs camions et bennes, notamment pour :

  • Charger des granulés ou des poudres pour l’industrie du plastique (PP, PE, …)
  • Se débarrasser de ses big bags de produits rebutés ou non conformes
  • Empoter un camion-citerne occasionnellement grâce à des big bags
  • Charger en ciment, en calcaire, en bentonite ou en carbonate des camions dans les domaines du BTP
  • Charger des ingrédients comme le sucre, la poudre de lait, la farine ou le lactose de camions-citernes alimentaires.

Le pilotage est réalisé par une armoire de commande embarquée. Le pilotage se fait au plus proche du chargement. De nombreuses options standards sont disponibles : conception alimentaire, certification ATEX


Modèles

  FTruckMatic® 01 FTruckMatic® 02 FTruckMatic® 03
Type Sacs Big bag Big bag
Débit m³/h 15 m³/j 45 m³/j 90 m³/j
Nettoyage (auge) Non Oui Oui
Poudre Granulé PP, chimique Poudres alimentaires Poudres lourdes type ciment, carbonate...
Fluidisation Non Option Oui
Alimentaire (couvercle et inox) Non Oui
Ouverture big bag   Goulotte Croix craquage
Dépoussiérage Non Option Option
Grille vibrante Non Option Option
ATEX Option Option Non
Levage Manuel Hydraulique Hydraulique
Manche de chargement automatique (sinon manuelle) Non Option Option
Trémie de chargement chargeur Non Non Option


Déploiement rapide du système d’empotage camion

Le chargeur de camion est amené à côté du camion, du conteneur ou du wagon à charger puis est déployé à l’aide de ses vérins. Les stabilisateurs sont mis en place pour bloquer tout mouvement du système de remplissage camion.

En fonction des versions choisies, l’approvisionnement est fait en sacs, en big bags voire directement au chargeur frontal.


Alimentation du système

Pour le chargement de camion à partir de sacs avec le système FTruckMatic® 01, l’opérateur pose le sac sur une tablette à hauteur, l’ouvre avec son couteau de sécurité puis le déverse dans la trémie tampon. Un crible est situé dans la trémie afin d’éviter toute incorporation de corps étranger dans le camion.

L’empotage de camion avec des big bags se fait avec les systèmes FTruckMatic® 02 ou FTruckMatic® 03. Les big bags sont amenés au-dessus de la trémie de chargement. Le big bag est soit ouvert par sa goulotte soit directement craqué sur des lames crève sacs.

Le système FTruckMatic® 03 permet aussi le chargement directement avec le godet d’un chargeur frontal. La station est suffisamment robuste pour résister à un contact accidentel avec le chargeur. La trémie de grosse capacité est étudiée pour permettre au système de fonctionner le temps qu’un autre chargeur la réapprovisionne.

De nombreuses aides à l’écoulement sont disponibles pour permettre un écoulement facile et maitrisé comme les fluidiseurs à air comprimé, les cribles vibrants etc.


Chargement du camion-citerne

Le produit est ensuite transféré dans le camion via la vis convoyeuse. Elle est conçue pour pouvoir être facilement nettoyable entre deux chargements. Selon la version, elle peut être complétement nettoyée à l’eau ou aux solvants.

FTruck Palamatic

Confinement du chargement du camion

La connexion au camion est rendue étanche par l’abaissement d’un soufflet de chargement. Cette manche de chargement permet de canaliser le produit et d'éviter la création d’un nuage de poussière au-dessus du camion. Une sonde de niveau attachée à sa partie basse stoppe automatiquement le remplissage à la fin du remplissage.

Dans le cas de produits particulièrement poussiéreux ou explosifs, un dépoussiéreur peut être embarqué sur la station d’empotage. Ce dispositif assure l’élimination des nuages de poussière et réinjecte les fines dans le process. Ainsi, il n'y a pas de perte de produit.


Options

  • Dépoussiérage
  • Aide à l’écoulement
  • Abaissement automatique de la manche de connexion étanche
  • Trémie de chargement de plus grande capacité
  • Certification ATEX
  • Certification alimentaire
