Vanne guillotine

  • Essai
  • Plan d'accès
Dosage volumétrique - Palamatic Process
Description

Vanne guillotine - modèle VGPC - Extraction et dosage de manière gravitaire :

Sections de passage carrée, ronde ou rectangulaire
Fabrication acier ou polymère

Extraction et dosage de manière gravitaire
Les vannes guillotines permettent de sectionner un produit en vrac, par l'intermédiaire de la pelle centrale qui coupe le passage du fluide et offre une étanchéité totale.



Caractéristiques du produit :

Les vannes guillotines ont un usage général pour des fluides chargés de solides en suspension. Leur fonction est de sectionner un produit en vrac, par l'intermédiaire de la pelle centrale qui coupe le passage du fluide et offre une étanchéité totale. Nos vannes guillotines sont principalement utilisées dans le secteur de la chimie, de l'agroalimentaire, de l'énergie ou encore le traitement des eaux.

Les vannes guillotines sont positionnés sous les trémies, réservoirs, silos, bouche de chargement et de déchargement de vis sans fin ou transporteurs et de déchargeurs télescopiques.



  • Débit
    5
  • Capacité
    2

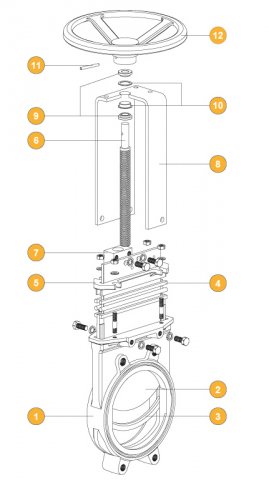

Vanne guillotine industrielle Palamatic Process
  1. Corps

  2. Pelle

  3. Joint d'étanchéité

  4. Garniture

  5. Presse étoupe

  6. Tige

  7. Écrou d'entraînement

  8. Arcade

  9. Bagues en Laiton

  10. Bague et rondelle en nylon

  11. Goupille

  12. Volant
Partager la page

Les points forts de l'équipement

- Corps et lame entièrement réalisés en acier au carbone ou inoxydable
- Nombre limité de composants
- Peinture époxy
- Tailles jusqu'à 1 000 mm
- Rapidité d'entretien et de remplacement du système racleur
- Réservation pour commandes manuelles (volant) pneumatiques (vérin) ou électromécaniques

Médias

Découvrir nos équipements en photos

Alimentation station de remplissage de fûts et big bags

Alimentation station de remplissage de fûts et big bags

Les vannes guillotines sont utilisées pour l'extraction et le dosage de manière gravitaire

Vanne guillotine étanchéité

Vanne guillotine étanchéité

Etanchéité sécurisée sans aucune mesure additionnelle grâce aux joints d'étanchéité à la poussière intégrés dans le revêtement en polymère.

Pelle et joint d'étanchéité

Pelle et joint d'étanchéité

La vanne guillotine sectionne le produit vrac par l'intermédiaire de la pelle centrale qui coupe le passage du fluide et offre une étanchéité totale.

Vanne guillotine pneumatique

Vanne guillotine pneumatique

Étanchéité sécurisée sans aucune mesure additionnelle grâce aux joints d'étanchéité à la poussière intégrés dans le revêtement en polymère.

vanne guillotine manuelle & pneumatique

vanne guillotine manuelle & pneumatique

Vanne manuelle bidirectionnelle pour les fluides chargés à haute concentration et pour les pulvérulents.

Vanne pneumatique unidirectionnelle pour les liquides et les solides.

Vis en auge pour alimentation cage de manutention big bags

Vanne guillotine pneumatique

Les vannes guillotines sont pilotées par un automate selon les informations de balance de pesée.

Vis tubulaire de transfert

Vanne guillotine manuelle

Cette vanne à guillotine manuelle est principalement utilisée pour les applications suivantes : traitement des eaux, pâte à papier, pulvérulents…

Dosage - vanne guillotine

Dosage - vanne guillotine

Pour l'extraction et le dosage de manière gravitaire.

Vanne guillotine pneumatique

Vanne guillotine pneumatique

Nos vannes guillotines sont principalement utilisées dans le secteur de la chimie, de l'agroalimentaire, de l'énergie ou encore le traitement des eaux.

Transport pneumatique

Transport de poudre sans détérioration

Les équipements intégrés :

- Transfert pneumatique VF02

- Vis tubulaire

- Vanne guillotine manuelle

- Manchette souple

Vanne guillotine pour alimentation vis de transfert

Vanne guillotine pour alimentation vis de transfert

Cette vanne à commande pneumatique permet d’isoler la trémie après la vidange du big bag

Caractéristiques

Les caractéristiques techniques

3 modèles :

  1. Bride carrée : section de passage de 120 x 120 mm à 370 x 370 mm
  2. Bride ronde : Ø de passage de 150 à 400 mm
  3. Bride rectangulaire : section de passage de 204 x 119 mm à 428 x 269 mm

La vanne guillotine à commande manuelle permet d'interrompre la descente des poudres à tout moment.
Entièrement réalisée en acier, la vanne guillotine est idéale pour les applications lourdes et est équipée de deux joints remplaçables.

Implantations les plus communes :

  • Sous silo en version manuelle pour les phases de maintenance
  • Avec actionneur pneumatique pour remplissage automatique avec dosage des camions, trémies ...
  • Sur réacteur pour isolation de pression, protection, sécurité, remontées de vapeur
  • En sortie de vis de convoyage pour éviter la chute de produit.



Diamètre DN 80 - DN 800
Finitions des brides EN 1092 PN 10
Etanchéité ISO 5208, classe A
Température Maximum 180°
Matériaux Inox 304 L, inox 316L
Actionneur Volant manuel, levier à cliquet, volant à chaîne, réducteur manuel à volant, cylindre pneumatique, servomoteur électrique, vérin hydraulique
Pression 10 bars (DN 80 - DN 350) / 6 bars (DN 400 - DN 600) / 4 bars (DN 700 - DN 800)
Options

Les options disponibles

  • Dosage volumétrique - Palamatic Process
    Dosage volumétrique - Palamatic Process

    Actionneur électro mécanique

  • Dosage volumétrique - Palamatic Process
    Dosage volumétrique - Palamatic Process

    Actionneur électro pneumatique

  • Dosage volumétrique - Palamatic Process
    Dosage volumétrique - Palamatic Process

    Corps et lame en acier et carbone

    Corps et lame entièrement réalisés en acier au carbone ou inoxydable

  • Food and Drug Administration (FDA)
    Food and Drug Administration (FDA)

    FDA

    Version pour l'alimentaire

  • Dosage volumétrique - Palamatic Process
    Dosage volumétrique - Palamatic Process

    Commande manuelle

    1. Commande manuelle

    2. Commande manuelle
