Description

Remplissage big bag FlowMatic® 06 - Pesée nette pour haute cadence 100% automatisée :

La solution complète pour le conditionnement automatique en pesée nette des big bags. Cette station est idéale pour une utilisation continue à très grand débit (30 - 60 big bag/heure) et pour limiter à son maximum l'intervention des opérateurs.

La station de remplissage big bag automatique FlowMatic® 06 est équipée de toutes les options nécessaires au conditionnement rapide des big bags : une trémie pesée de pré-dosage, un joint gonflant de confinement, une tête tournante d’accroche du big bag, un tablier réglable en hauteur via un vérin pneumatique, un ventilateur de mise en forme du big bag, une pesée commerciale, une table vibrante de densification, un dépileur de palettes ou encore un convoyeur de manutention.


  • Automatisation
    5
  • Cadence
    5
  • Encombrement
    4

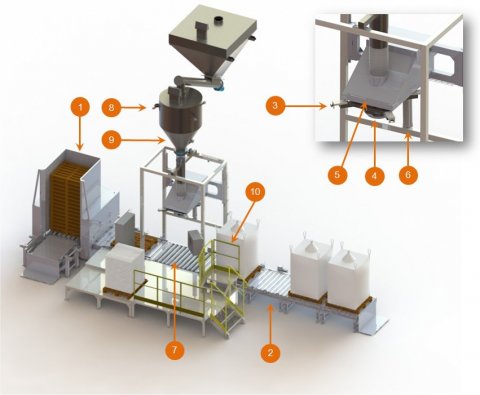

Caractéristiques techniques - Flowmatic 06 - Station de remplissage big bag - Palamatic Process


1 - Dépileur de palettes

2 - Convoyeurs motorisés

3 - Décrochage automatique

4 - Joint gonflant

5 - Tête tournante

6 - Vérin de tension

7 - Table vibrante

8 - Pesons

9 - Trémie de pré-dosage

10 - Plateforme

Débits de 1 à 30 big bags/h.

Le modèle FlowMatic® 06 représente la solution complète pour le conditionnement automatique en pesée nette pour big bag, FIBC, super sack, jumbo bag, bulk bag (dosage / conditionnement / convoyage). Ce modèle est destiné à une utilisation continue à très grand débit, intégrant un maximum de tâches opérateurs en temps masqué. La remplisseuse big bag FlowMatic®06 est équipée de toutes les options nécessaires au conditionnement avec un minimum d'intervention humaine pour la manutention des big bags : trémie pesée de pré-dosage, joint gonflant de confinement, tête tournante d'accroche du big bag, tablier réglable en hauteur via un vérin pneumatique piloté, ventilateur de mise en forme du big bag, pesée commerciale en option, table vibrante de densification, dépileur de palette, convoyeur de manutention...

Plan et dimensionnel - Flowmatic 06 - Station de conditionnement big bag - Palamatic Process

Mode opératoire FlowMatic® 06 :

1. Le dépileur de palettes positionne une palette vide sur le convoyeur à rouleau pour alimenter de façon automatique la station de remplissage big bag
2. Les anses du big bag sont accrochées ergonomiquement par l’opérateur grâce à la tête tournante
3. La manchette du big bag se connecte à la tête de remplissage au moyen d’un joint gonflant de confinement
4. Le big bag est mis sous tension par un vérin pneumatique pour optimiser le volume de remplissage du big bag
5. Un ventilateur de pré-gonflage vient gonfler la sache pour éviter les plis et améliorer son remplissage
6. Le réseau de gonflage bascule vers le réseau de dépoussiérage pour assurer une atmosphère saine
7. La dose de produit, préparée en temps masqué, s’écoule dans le big bag tandis qu’une autre dose se prépare
8. Une table vibrante, positionnée sous le big bag, vient désaérer et densifier le produit
9. Une fois l’opération de remplissage terminée, le big bag se décroche automatiquement
10. L’évacuation du big bag se fait de façon automatique au moyen d’un convoyeur à rouleaux motorisé



Plan et dimensionnel de la station de remplissage Flowmatic 06 - Palamatic Process

Partager la page

Les points forts de l'équipement

- Convoyeur de manutention pour obtenir des cadences élevées
- Dépileur de palettes d’une capacité de 15 palettes multi-formats
- Trémie de dosage en pesée nette pour le confinement et l’automatisation
- La possibilité d’évacuer simplement les big bags conditionnés par chariot élévateur

Médias

Découvrir nos équipements en vidéos

Remplissage big bag Flowmatic 06 avec pesée nette pour haute cadence et 100% automatisé

Remplissage big bags FlowMatic 06

Pesée nette pour haute cadence et 100% automatisé
La solution complète pour le conditionnement automatique en pesée nette des big bags. Cette station est idéale pour une utilisation continue à très grand débit (30 - 60 big bag/heure) et pour limiter à son maximum l'intervention des opérateurs. Très haut rendement, Ergonomie de poste, Confinement, Tension du big bag, Formage big bag, Pesage, Manutention automatisée, Densification produit, Cadence...

Gamme de stations de remplissage big bag - FlowMatic

Gamme de station remplisseuse big bag - FlowMatic

Découvrir nos équipements en photos

Ligne automatisée pour remplir des big bags

Ligne automatisée pour remplir des big bags

La remplisseuse big bag est équipée d'un convoyeur à bande pour assurer des cadences de remplissage élevées.

Joint gonflant

Remplissage big bag

Convoyeur à rouleaux motorisés sur station de remplissage de big bags.

Tête de remplissage big bag

Conditionneuse big bag

Conditionnement de minéraux en big bags sur ligne de production industrielle.

Stations de remplissage big bag poudres et produits vrac

Remplissage big bag

Pesée nette pour haute cadence et 100% automatisé
La solution complète pour le conditionnement automatique en pesée nette des big bags. Cette station est idéale pour une utilisation continue à très grand débit (30 - 60 big bag/heure) et pour limiter à son maximum l'intervention des opérateurs. Très haut rendement, Ergonomie de poste, Confinement, Tension du big bag, Formage big bag, Pesage, Manutention automatisée, Densification produit, Cadence...

remplissage-bigbag-flowmatic06-chaine-production-poudres

Conditionnement big bag ligne de production

La trémie de dosage pour alimentation station de conditionnement big bags est équipée de pesons.

Tête de connexion big bag étanche

Chargement big bag

Le système de décrochage des big bags est automatique.

Tête de remplissage du big bag

Tête de remplissage du big bag

Le convoyeur à bande permet une évacuation motorisée du big bag une fois rempli.

Ligne de convoyage big bag

Chargement FIBC

Chargement de big bags sur ligne de production industrielle traitant des matériaux en vrac.

Station de remplissage big bag avec un système d'évacuation des big bags intégré

Évacuation du big bag

Le convoyeur d'évacuation à rouleaux motorisés permet de remplir les big bags à des cadences élevées.

Remplissage big bag flowmatic 06

Manutention FIBC

Pesée nette et transaction commerciale sont les avantages de la station de conditionnement big bags FlowMatic® 06.

Tube de connexion pour remplissage big bag

Chargement big bag

Très haut rendement et ergonomie de poste sont les avantages de la station de conditionnement big bags FlowMatic® 06.

Anse d'accroche big bag

décrochage automatique sur remplisseuse big bag

Le décrochage du big bag une fois rempli est réalisé automatiquement.

Dépileur de palettes

Dépileur de palettes

Le dépileur de palettes présente une capacité de 15 palettes multi-formats.

Joint gonflant intégré sur une station de remplissage big bag pour assurer le confinement du produit

Joint gonflant sur conditionneuse big bag

Le joint gonflant de confinement permet un remplissage du big bag sans émanation de poudre dans l'atmosphère.

Convoyeur

Convoyeur à bande

Conditionnement de minéraux en big bags.

Big bag

Conditionnement produits vrac

Station de conditionnement de big bags de graines.

Conditionneuse big bag

FlowMatic® 02

Un système de transfert pneumatique par aspiration VFlow® permet l'alimenter la conditionneuse de big bags.

Gestion de la vitesse de dosage et de remplissage du big bag

Gestion de la vitesse de dosage et de remplissage du big bag

Conditionnement en big bags de farine animale à partir d'une vis sans fin.

Ligne de conditionnement de big bags

Ligne de conditionnement de big bags

La trémie de dosage en pesée nette assure confinement et automatisation.

Emballage big bag

Conditionnement sucre

Zone de stockage de big bags de sucre.

Station de conditionnement big bag

Remplissage big bag

L'évacuation du big bag est effectué par chariot élévateur.

Conditionnement fûts et big bags

Remplissage big bag et fût

Skid de tamisage et de conditionnement pour de la poudre de chrome.
L'objectif est le tamisage et le conditionnement en big bags ou fûts de poudre de chrome avec un système de dosage intégré. Le débit de l'installation et de 20 t./h.

Big bag sur convoyeur à rouleaux

Big bag sur convoyeur à rouleaux

L'implantation d'un convoyeur à rouleaux permet d'atteindre des cadences de remplissage élevées.

Flowmatic 03

FlowMatic® 03

Conditionnement de graines en big bags.

Remplissage big bag alimenté par une vis de transfert

Vis de transfert en auge

La vis de transfert en auge alimente la conditionneuse big bag.

Station de remplissage Flowmatic 03

Station de remplissage FlowMatic® 03

Un conteneur industriel de stockage alimente la station de conditionnement big bag en acide adipique.

Flowmatic 05 - VH

FlowMatic® 05-VH

Salle blanche de conditionnement de poudre de lait pour l'industrie du baby food.

Ligne de conditionnement big bags

Ligne de conditionnement de big bags

L'évacuation automatique du big bag vers la zone de stockage s'effectue via un convoyeur à rouleaux.

Flowmatic 08

Remplissage big bag une anse

La station est équipée d'un crochet prévu pour accueillir les big bags une anse

Armoire de contrôle ligne de remplissage de big bags

Armoire de contrôle ligne de remplissage de big bags

Automatisation de ligne Pal'Touch® pour le conditionnement de sucre en big bags.

Convoyeur à rouleaux ligne de remplissage big bags

Convoyeur à rouleaux ligne de remplissage big bags

Les big bags de sucre, une fois remplis, sont déplacés à l'aide d'un convoyeur à rouleaux.

Couseuse pour fermeture big bag après remplissage

Couseuse pour fermeture big bag après remplissage

Soudure de la sache interne : le système de thermo-soudure permet une fermeture étanche du big bag après remplissage.

Dépalettiseur sur ligne de remplissage big bag

Dépalettiseur sur ligne de remplissage big bag

Les palettes gerbées sont stockées dans le magasin puis alimentent une par une le poste de conditionnement big bag via un convoyeur motorisé.

Trémie sucre pour alimentation station de remplissage

Trémie sucre pour alimentation station de remplissage

Trémie de dosage en amont de la conditionneuse big bag pour ligne de biscuiterie.

Mise en place du big bag sur les fourches station de remplissage big bag

Mise en place du big bag sur les fourches station de remplissage big bag

Mise en place de la goulotte du big bag sur le joint gonflant effectuée par l'opérateur.

Phase de remplissage du big bag

Phase de remplissage du big bag

Solutions de stockage de produits vracs en big bag Palamatic Process : Pal'Pack®.

Ligne de conditionnement de big bags

Ligne de conditionnement de big bags

L'évacuation du big bag plein vers la zone de stockage est automatique.

Ligne de conditionnement big bags

Ligne de conditionnement de big bags

Le conditionnement est big bags de sucre est automatique et s'effectue en pesée nette.

Remplissage big bag alimenté par une vis de transfert

Remplissage big bag alimenté par une vis de transfert

La vis de transfert mécanique alimente la station de remplissage de big bags.

Station de remplissage de big bags et sacs

Station de remplissage de big bags et sacs

La station de chargement mixte permet de conditionner des sacs et des big bags sur le même poste de chargement.

Tête de remplissage Flowmatic 04

Tête de remplissage de big bag

Tête tournante permet une mise en place ergonomique du big bag sur la station de remplissage big bag.

Flowmatic 04 - Mise en big bag

Remplissage big bag automatique : Flowmatic 04

Conditionnement de poussières de tabac en big bags.

Gestion de la vitesse

Gestion de la vitesse du remplissage

La vis de transfert mécanique alimente la station de remplissage de big bags.

Remplissage big bag automatique

Mise en big bag

L'évacuation automatique du big bag vers la zone de stockage s'effectue via un convoyeur à rouleaux.

Phase de remplissage du big bag

Phase de remplissage

Le big bag est prégonflé afin de faciliter le remplissage.

Remplissage big bags Flowmatic 04

FlowMatic® 04

La conditionneuse FlowMatic® 04 est destinée à une utilisation continue à grand débit.

Remplissage big bag

Fermeture du big bag

La plateforme pour opérateur facilite l'accès à la partie haute de la conditionneuse pour effectuer la fermeture de la goulotte de remplissage du big bag.

Dépileur de palettes

Dépileur de palettes

Le dépileur de palettes participe à l'automatisation du poste de remplissage de big bags.

Dépileur de palettes

Structure dépileur de palettes

Le dépileur automatique de palettes permet d'automatiser la ligne de conditionnement de big bags.

Mise en big bag

FlowMatic® 04 : remplissage big bag

Ligne industrielle de conditionnement de poussières de tabac en big bags.

Convoyeur big bag

Convoyeur big bag

Ligne de conditionnement de big bags automatisée avec évacuation automatique du big bag vers la zone de stockage.

Station de conditionnement big bag

Station de remplissage big bag avec convoyeur intégré

Ligne industrielle pour la production d'amidon alimentaire.

Traitement des poudres - remplissage big bag

Trémie de remplissage big bag

Palamatic Process a développé une ligne de conditionnement big bag haute cadence à hygiène maximale. Le process a pour objectif de conditionner le produit, qui est alimenté depuis le camion jusqu’à la trémie tampon, dans des big bags.

Ligne de conditionnement big bag

Ligne de conditionnement poudres

Les big bags de sucre sont déplacés à l'aide d'un convoyeur à rouleaux.

Utilisation continue à grand débit

Ecran de contrôle station de remplissage big bag

La conditionneuse FlowMatic® 04 est destinée à une utilisation continue à grand débit.

Remplissage big bags automatique haute cadence

Conditionneuse big bag

Cette installation permet d’extraire le produit fini du silo existant au travers d’une vis de transfert (sans palier intermédiaire pour limiter au maximum les risques Atex) afin de l’acheminer vers la station de remplissage big bag

SAS de conditionnement big bag

Salle blanche

Palamatic Process a développé une ligne de conditionnement big bag haute cadence à hygiène maximale. Le process a pour objectif de conditionner le produit, qui est alimenté depuis le camion jusqu’à la trémie tampon, dans des big bags.

Tête tournante sur station de remplissage big bags

Tête tournante

Tête tournante permet une mise en place ergonomique du big bag sur la station de remplissage big bag.

Trémie sucre pour alimentation station de remplissage

Trémie de remplissage big bag

La trémie de stockage industrielle alimente la station de remplissage du big bag en sulfate de fer.

Caractéristiques

Les caractéristiques techniques

Cadence 30 à 60 big bags/h
Capacité 2 tonnes/big bag
Matériaux de fabrication Acier peint, Inox 304L
Puissance installée 8.7  kW
Consommation air comprimé 10.2 Nm³/h
Débit de dépoussiérage 600 m³/h


Finitions : RAL 9006, microbillé, électropolissage
Puissance moyenne absorbée : 1,5 kW
Pression de service : 6 bar
Entrée 4 – 20 mA : 1
Entrée TOR : 15
Sortie TOR : 13
Précision de la chaîne de pesée : ± 500 grammes
Dimensions maximales des big bags : 1 200 (l) x 1 200 (L) x 2 400 (H) mm



Equipements intégrés au modèle FLOWMATIC 06 :


• Trémie de dosage pré-pesée
• Un convoyeur à rouleaux motorisé
• Un ventilateur de pré-gonglage
• Décrochage automatique du big bag
• Vérin de tension
• Table vibrante de densification
• Un dépileur de palettes

Options

Les options disponibles

  • Dépose napperon - Palamatic Process
    Dépose napperon - Palamatic Process

    Dépose napperon

    Un poste de dépose de napperon est implanté entre le dépileur de palette et la conditionneuse big bag. Il permet la mise en place automatique d'un napperon (carton ou film PE) sur la palette vide, avant remplissage. Ce poste est un complément indispensable pour un confinement maximal du big bag répondant au standard qualité de nombreuses industries.



  • Housse de confinement big bag - Palamatic Process
    Housse de confinement big bag - Palamatic Process

    Housse

    En sortie du poste d'ensachage big bags, une housseuse automatique assure le confinement final du big bag sur sa palette.
    L'alimentation du big bag est effectuée par un convoyeur motorisé.

  • Pince de mise en terre en option sur les stations de remplissage big bag
    Pince de mise en terre en option sur les stations de remplissage big bag

    Pince de mise en terre

    Des tresses de masses équipent l’ensemble de la station. Un point de connexion rapide permet la mise à la terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.

  • Soudeuse de sache interne - Palamatic Process
    Soudeuse de sache interne - Palamatic Process

    Soudeuse sache interne

    Une fois le big bag rempli, celui-ci est évacué au poste de fermeture de la manchette. Un système de thermo-soudure permet la réalisation d'une fermeture étanche du big bag, par l'action de mâchoires chauffantes sur la sache interne. Les technologies de soudure sont adaptables suivant les caractéristiques du big bag (sache interne aluminium).
