FlowMatic®07 remplissage big bag

  • Essai
  • Plan d'accès
    Description
    Station de remplissage big bag FlowMatic 07

    Remplissage big bag FlowMatic® 07
    Conditionneuse mobile pour connexion sur manche de chargement camion ou silo

    Nos équipements disponibles à l'essai


    La station de remplissage big bag FlowMatic® 07 permet le conditionnement des produits en vrac. Cette station mobile est particulièrement adaptée pour des chargements en silos ou des process hygiéniques nécessitant un lavage complet de la station.
    La station de remplissage big bag FlowMatic® 07 est équipée des fonctionnalités suivantes : cône d'accostage, tête de remplissage, fourches ajustables en largeur, joint gonflant de confinement, structure support, table vibrante, pesons, châssis de manutention, stabilisateur et d'une plateforme d'accès déconnectable.

    Equipements intégrés à la station de remplissage big bag Flowmatic 07 - Palamatic Process

































    Palamatic Process a développé une gamme complète de stations de conditionnement big bag, FIBC, super sack, jumbo bag, bulk bag  pour répondre aux différents besoins des industries. Le modèle FlowMatic® 07 représente la solution efficace et flexible pour le conditionnement simple des produits en vrac, sous points d'alimentations multiples. Il est particulièrement adapté pour des chargements sous silos.

    • Automatisation
      3
    • Cadence
      3
    • Encombrement
      5
    Partager la page

    Les points forts de l'équipement

    - Pesons prévus pour le dosage et la pesée commerciale
    - Connexion sous manche de chargement camion
    - Cône d'accostage
    - Mobilité de la station (roues, fourches chariot)

    Découvrir nos équipements en vidéos

    Station de remplissage big bag - Flowmatic 07 en 3D

    Station de remplissage big bag - Flowmatic 07 en 3D

    Conditionneuse de big bags pour connexion sous manche de chargement camion ou sous silo.

    Station mobile remplisseuse Big Bag - FlowMatic® 07 - Conception 3D - Palamatic Process

    Station mobile de remplissage de conteneurs souples pour les applications industrielles.

    Gamme de stations de remplissage big bag - FlowMatic

    Gamme de station remplisseuse big bag - FlowMatic

    La station est destinée au conditionnement des produits vrac sous des points d'alimentation multiples.

    Station de remplissage big bag - Flowmatic 07

    Station de remplissage big bag - Flowmatic 07

    Pour faciliter sa mobilité, la station de remplissage de big bags peut être équipée de roues ou de fourches (chariot).

    Découvrir nos équipements en photos

    Conditionneuse big bag

    Remplisseuse big bag

    La mobilité de la station de remplissage de big bags est assurée par des fourches spéciales pour permettre son déplacement au chariot élévateur.

    Plateforme d'accès pour mise en big bag

    Plateforme d'accès pour mise en big bag

    La plateforme d'accès permet à l'opérateur d'accéder facilement à la station de conditionnement de big bags.

    Accès manchette de connexion

    Accès à la tête de remplissage

    La plateforme d'accès déconnectable permet à l'opérateur d'accéder au plus près de la manchette du big bag.

    Station de remplissage big bag - Confinement et sécurité de l'opérateur - Palamatic Process

    Remplissage big bag

    La conditionneuse big bag FlowMatic® 07 est adapté aux process hygiéniques nécessitant un lavage complet de la station.

    remplissage-bigbag-PalamaticProcess

    Remplissage big bag

    Station de remplissage big bag double avec cônes d'accostage.

    Remplissage-bigbag-conditionnement-poudres

    Conditionneuse big bag

    Fourches en "U" sur station de conditionnement de big bags de granulats.

    Convoyeur

    Convoyeur

    Convoyeur à bande sur ligne de conditionnement de big bags de sucre.

    Mise en big bag

    Conditionneuse industrielle big bag

    Station de remplissage de big bags de plâtre.

    Tête de remplissage

    Unité de remplissage big bag FIBC

    Remplissage big bag pour le conditionnement d'épices.

    Station mobile de remplissage big bag avec plateforme d'accès - Palamatic Process

    plateforme mobile opérateur palamatic process

    Station de remplissage de big bag sur ligne de conditionnement de poudre vrac dans le secteur de la pétrochimie.

    Flowmatic 05 - VH

    FlowMatic® 05-VH

    Équipement pour le remplissage de big bags avec vérin hydraulique.

    Ligne de conditionnement big bags

    Ligne de conditionnement de big bags

    Pour le chargement de big bags en résines et polymères.

    Flowmatic 03

    FlowMatic® 03

    Station de remplissage de big bags FlowMatic® 03 permettant le dosage et la flexibilité par rapport aux caractéristiques des poudres et pulvérulents traités.

    Station de remplissage Flowmatic 03

    FlowMatic® 03

    Station de déconditionnement de conteneur de stockage pour le conditionnement de poudres métalliques en big bags.

    Ligne de conditionnement big bags

    Ligne de conditionnement de big bags

    Station de remplissage de big bags pour un conditionnement sécurisé de vos matières premières.

    Pesons

    Pesons

    Les pesons positionnés sous la table vibrante sont prévus pour le dosage des poudres et la pesée commerciale.

    Station de remplissage big bag

    Station de remplissage big bag

    Conditionnement de ciment en big bags sous manche de chargement camion.

    Remplissage fût et big bag

    Remplissage fût et big bag

    Station combinée pour le remplissage de big bags et de fûts industriels.

    Armoire de commande

    Armoire de commande

    La technologie Pal'Touch® est ergonomique est fiabilise l'ensemble de votre processus de production.

    Conditionneuse de big bags

    Manutention facile de la station

    Des roulettes de manutention sont intégrées sur la station de déconditionnement de big bags.

    Conditionneuse big bag avec trémie

    Mise en big bag

    Station de remplissage big bag avec trémie de pré-dosage.

    Manche de chargement camion

    Manche de chargement camion

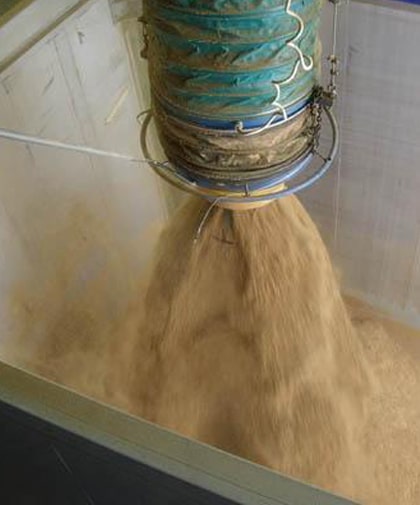

    La manche de chargement camion permet le chargement continu de produits vrac avec des débits élevés.

    Manche de chargement

    Vis de transfert poudres

    Vis de transfert pour alimentation station de remplissage de big bags et alimentation camion via une manche de chargement.

    Remplissage camion

    Manches de chargement camion

    Manches de chargement camion sous silo de stockage pour le remplissage de big bag à l'aide de structures mobiles.

    Trémie de remplissage big bag

    Mise en big bag

    La station de remplissage de big bags de graines de maïs traitées est équipée d'une trémie de chargement.

    Conditionnement en big bag

    Station mobile avec dépoussiérage

    Unité de dépoussiérage intégrée sur station de chargement big bags.

    Station de conditionnement big bag Flowmatic 06

    Station de conditionnement big bag FlowMatic® 06

    Ce modèle représente une solution complète pour le conditionnement en big bag en pesée nette.

    Station de conditionnement big bag avec une plateforme d'accès

    Station de conditionnement big bag avec une plateforme d'accès

    Station de chargement big bags mobile sur roulettes de manutention.

    Remplissage big bag

    Remplir big bag

    La station de remplissage de big bag est équipée d'un ventilateur de gonflage pour préformage du big bag.

    Station de remplissage big bag sur roulette

    Station de remplissage big bag sur roulette

    La station de remplissage big bag est mobile et permet donc de conditionner des big bags sous des points d'alimentation séparés ou des manches de chargement camion.

    Manche de remplissage

    Manche de remplissage

    La station de chargement en big bags est équipée d'un cône d'accostage.

    Table vibrante

    Table vibrante sur station de remplissage de big bag

    La table vibrante permet de désaérer la poudre et assure ainsi un big bag stable.

    Vidange silo via manche de chargement

    Vidange silo via manche de chargement

    La  station de remplissage de big bags est alimentée via une manche de chargement camion sous silo de stockage industriel.

    Station mobile pour remplir des big bags

    Station mobile pour remplir des big bags

    Station de conditionnement big bag déplaçable au chariot élévateur pour positionnement sous manche de chargement.

    Station de remplissage big bag avec silo en inox

    Station de remplissage big bag avec silo en inox

    La plateforme pour opérateur facilite l'accès à la partie haute de la conditionneuse pour effectuer la fermeture de la goulotte de remplissage du big bag.

    Conditionneuse pour big bags

    Mise en place de la goulotte

    La goulotte du big bag est positionnée sur le joint gonflant ce qui garantie l'étanchéité de la phase de remplissage.

    Mise en big bag - Flowmatic 07

    Mise en big bag - FlowMatic® 07

    La station de remplissage big bags FlowMatic® 07 est mobile ; elle intègre des fourreaux de manutention permettant le déplacement de l'ensemble au chariot élévateur ou transpalette.

    Flowmatic 07

    FlowMatic® 07

    Nos stations mobiles de conditionnement de big bags permettent de conditionner des big bags sous des points d'alimentation séparés ou des manches de chargement camion.

    Joint gonflant

    Joint gonflant

    Un anneau de serrage est positionné autour du joint gonflant, il permet la connexion de différentes diamètres de manchette du big bag.

    Mise en big bag - Flowmatic 07

    Mise en big bag - FlowMatic® 07

    Cette station de remplissage de big bags FlowMatic® 07 est équipée de fourches rondes.

    Conditionneuse de big bags

    Station mobile pour le chargement de big bags

    La station est déplaçable par chariot élévateur.

    Les caractéristiques techniques

    Cadence 20 à 30 big bags/h.
    Capacité 2 tonnes/big bag
    Matériaux de fabrication Acier peint, inox 304L
    Puissance installée 1.7 kW
    Consommation air comprimé 0.9 Nm³/h.
    Débit de dépoussiérage 300m³/h.

    Equipements intégrés au modèle FlowMatic® 07 :
    - cône d'accostage
    - tête de remplissage
    - fourches ajustables en largeur
    - joint gonflant de confinement
    - structure support
    - table vibrante
    - pesons
    - châssis de manutention
    - stabilisateur
    - plateforme d'accès déconnectable.

    Les options disponibles

    • Housse de confinement big bag - Palamatic Process
      Housse de confinement big bag - Palamatic Process

      Housse

      En sortie du poste d'ensachage big bags, une housseuse automatique assure le confinement final du big bag sur sa palette.
      L'alimentation du big bag est effectuée par un convoyeur motorisé.

    • Station de remplissage big bag avec décrochage automatique
      Station de remplissage big bag avec décrochage automatique

      Décrochage automatique

      Quatre crochets articulés sont implantés sur le tablier d'accueil du big bag. Le vérin pneumatique actionné par l'automate pilotent le basculement du crochet en fin de dosage

    • Pince de mise en terre en option sur les stations de remplissage big bag
      Pince de mise en terre en option sur les stations de remplissage big bag

      Pince de mise en terre

      Des tresses de masses équipent l’ensemble de la station. Un point de connexion rapide permet la mise à la terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.

    • Conditionnement carbonate

      Poudres traitées : minéraux blancs, talcs et carbonates - Conditionnement carbonate - Fabricant international de charges pour le béton. L’objectif était d’équiper le site d’un système permettant de...
    • Conditionnement ciment

      Poudre traitée : ciment - Conditionnement ciment - Remplissage de big bags FlowMatic® 07 mobile permettant de venir se connecter en lieu et place d'une citerne de camion, sous une manche de chargement...
