FlowMatic®05-VH remplissage big bag

  • Essai
  • Plan d'accès
    Description
    Remplissage big bag vérin hydraulique pesage suspendu

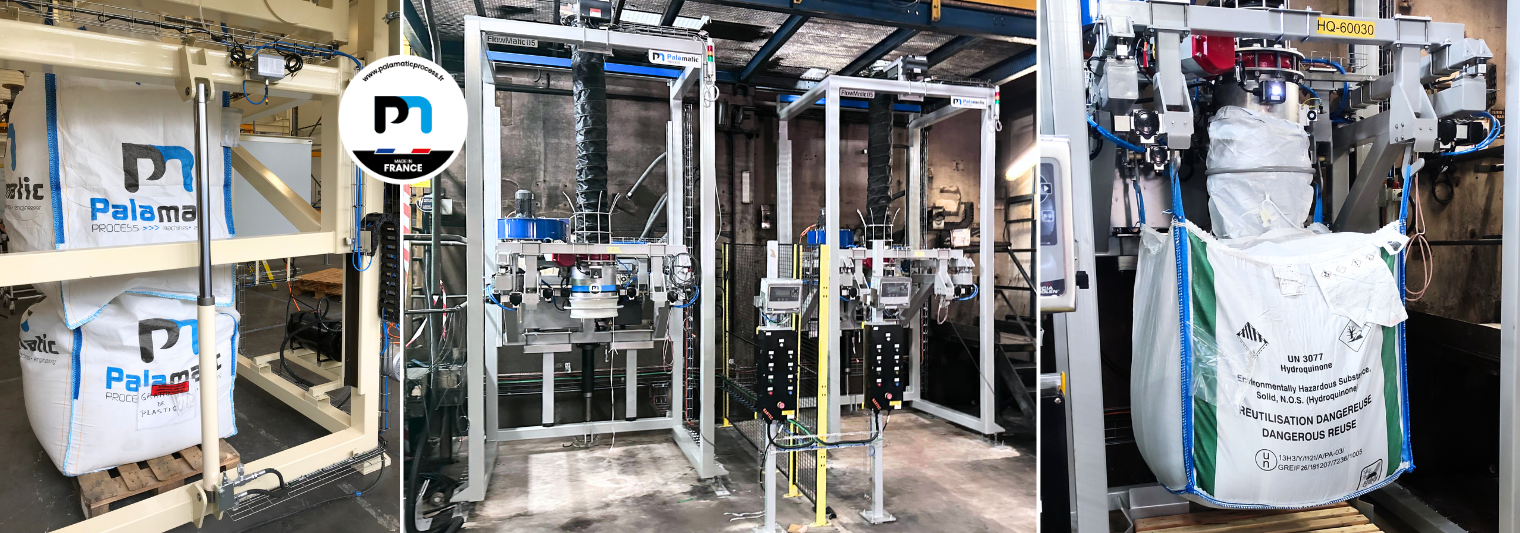

    Remplissage big bag Flowmatic® 05-VH - Vérin hydraulique et pesage suspendu

    La solution efficace et flexible pour des processus de conditionnement de poudres soumis à des contraintes d'hygiène poussées : réduction des zones de rétention au sol par l'implantation d'une plateforme de pesage directement sur la tête de remplissage.



    Vérin hydraulique

    La Flowmatic® 05-VH possède un vérin hydraulique. Elle représente la solution efficace et flexible pour le conditionnement de poudre soumis à des contraintes d'hygiène poussée : réduction des zones de rétention au sol par l'implantation de la "plateforme" de pesage directement sur la tête de remplissage. La repose du big bag est réalisée par vérin hydraulique.





    • Automatisation
      4
    • Cadence
      3
    • Encombrement
      4
    Remplissage big bag Flowmatic05 Palamatic Process

    Mode opératoire FlowMatic® 05-VH :

    1. Mise en place du big bag sur le poste de conditionnement
    2. Fixation étanche de la manchette de remplissage big bag par joint gonflant
    3. Levée du big bag
    4. Bascule du réseau de gonflage vers la mise à l'air
    5. Remplissage du big bag en grand débit
    6. Gestion de la pesée par un passage en petite vitesse pour ajuster le dosage
    7. Fin du remplissage : descente du vérin hydraulique, dégonflage du joint et décrochage automatique
    8. Évacuation du big bag par transpalette ou chariot élévateur

    Partager la page

    Les points forts de l'équipement

    - Décrochage automatique des anses pour l'ergonomie et une cadence élevée
    - Structure suspendue pour faciliter le nettoyage au sol
    - Tête de remplissage en double enveloppe pour le dégazage du big bag lors du conditionnement
    - Joint gonflant pour l'étanchéité de la connexion

    Découvrir nos équipements en vidéos

    Remplissage big bag Flowmatic 05 - Remplissage big bag suspendu et pesée brute

    Remplissage big bags FlowMatic 05

    Conditionnement avec big bag suspendu et pesée brute
    La solution efficace et flexible pour des processus de conditionnement de poudres soumis à des contraintes d'hygiène poussées : réduction des zones de rétention au sol par l'implantation d'une plateforme de pesage directement sur la tête de remplissage. Confinement, Pesage suspendu, Formage big bag, Tension big bag, Design hygiénique, Ergonomie...

    Gamme de stations de remplissage big bag - FlowMatic

    Gamme de station remplisseuse big bag - FlowMatic

    Remplissage big bags FlowMatic® 05 VH - Vérin hydraulique

    Découvrir nos équipements en photos

    remplissage big bag table élévatrice agroalimentaire

    Remplissage big bag poudres alimentaires

    Hygiène et ergonomie pour l'opérateur pour une application dans le secteur de l'agro-alimentaire.

    Emballage big bag

    Conditionnement sucre

    Conditionnement de sucre blanc et de sucre cristal en big bag de stockage Pal'Packs®.

    Station de remplissage big bag - Vérine hydraulique

    Station de remplissage big bag - Vérin hydraulique

    La repose du big bag sur la palette est effectuée par vérin hydraulique.

    Ligne de conditionnement big bags

    Ligne de conditionnement de big bags

    Conditionnement de minéraux en big bags.

    Conditionnement avec big bag suspendu

    Conditionnement avec big bag suspendu

    Les zones de rétention au sol sont réduites par l'implantation du système de pesage directement sur la tête de remplissage de la station de conditionnement big bags.

    Big bag

    Conditionnement produits vrac

    Ligne de conditionnement big bags hygiénique et ergonomique.

    Support d'anses ergonomiques

    Support d'anses ergonomiques

    Les supports des anses du big bag sont ergonomiques pour faciliter les interventions de l'opérateur.

    Pesage suspendu sur structure de remplissage

    Pesage suspendu sur structure de remplissage

    Les pesons qui réalisent le dosage de la poudre et des produits vrac sont suspendus sur la structure de la station de remplissage de big bags.

    Vérin hydraulique sur station de remplissage big bags

    Vérin hydraulique

    Le vérin hydraulique est positionné sur la structure principale de la station de remplissage big bags.

    Pesons sur structure de remplissage

    Pesons

    Système de pesage intégré sur la station de remplissage big bag.

    Remplissage big bag FlowMatic05

    FlowMatic® 05-VH

    Le système de dosage suspendu assure le dosage et la régulation des poudres pour les opérations de conditionnement et permet l'impression d'étiquettes de pesée avec historique.

    Remplissage big bag avec vérin hydraulique

    Remplissage big bag avec pesage suspendu

    Le système de conditionnement de big bags est alimenté par un convoyeur à bande.

    Remplissage big bag FlowMatic® 05-VH

    Conditionnement des big bags en pesée brute

    La dépose du big bag sur sa palette après remplissage est réalisée via un vérin hydraulique.

    Remplissage de minéraux en big bags

    Remplissage de minéraux en big bags

    Installation d'une station de conditionnement de chaux + additifs en big bag chez un des leaders mondiaux de la production de chaux, chaux dolomitique et autres minéraux.

    Ventilateur de gonflage du big bag

    Ventilateur de gonflage du big bag

    La station de remplissage big bag FlowMatic® 05 permet confinement, contrôle du poids et optimisation du remplissage. Elle est équipée d'un ventilateur de gonflage.

    Vanne pour alimentation de la station de remplissage

    Vanne pour alimentation de la station de remplissage

    Le tube de remplissage double enveloppe est connecté au système de remplissage big bag par un joint souple assurant le confinement et la non interférence pour la pesée.

    Les caractéristiques techniques

    Cadence 10 à 20 big bag/h
    Capacité 2 tonnes/big bag
    Matériaux de fabrication Acier peint, inox 304L
    Puissance installée 1.6 kW
    Consommation air comprimé 2.9 Nm³/h
    Débit dépoussiérage 300 m³/h

    Finitions : RAL 9006, microbillé, électropolissage
    Puissance moyenne absorbée : 0,2 kW
    Pression de service : 6 bar
    Entrée 4-20 mA : 1
    Entrée TOR : 3
    Sortie TOR : 5
    Précision de la chaine de pesée : ± 500 grammes
    Dimensions maximales des big bags
    Longueur x Largeur x Hauteur : 1 550 x 1 550 x 2 400 mm

    FlowMatic® 05 VH schema

    Les options disponibles

    • Station de remplissage big bag avec convoyeur - Palamatic Process
      Station de remplissage big bag avec convoyeur - Palamatic Process

      Convoyeur

      Le big bag posé sur la palette est évacué par un convoyeur à rouleaux motorisés, optimisant ainsi la production.

    • Tête tournante - Palamatic Process
      Tête tournante - Palamatic Process

      Tête tournante

      Système permettant la mise en place ergonomique du big bag vide. Conçu à l'aide d'un roulement haute résistance, une simple rotation (+180° / -180°) du système d'accroche permet à l'opérateur de positionner les 4 anses du big bag, depuis son poste de travail.

      Le largage automatique des anses, une fois le big bag rempli, complète le système et en fait un équipement particulièrement adapté pour les cadences de conditionnement élevé.

      L'ensemble cartérisé intègre le ventilateur de pré-gonflage, permettant son utilisation dans des environnements difficiles soumis également à des contraintes d'hygiène fortes.

    • Dépileur de palettes
      Dépileur de palettes

      Dépileur de palettes

      Afin d'automatiser le poste de remplissage de big bags, nous proposons l'implantation d'un dépileur automatique de palettes.
      Les palettes gerbées sont stockées dans le magasin, puis alimentent une par une le poste de remplissage big bag via un convoyeur motorisé.

    • Pince de mise en terre en option sur les stations de remplissage big bag
      Pince de mise en terre en option sur les stations de remplissage big bag

      Pince de mise en terre

      Des tresses de masses équipent l’ensemble de la station. Un point de connexion rapide permet la mise à la terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.

    • Plateforme d'accès en option sur les stations de remplissage big bag
      Plateforme d'accès en option sur les stations de remplissage big bag

      Plateforme

      Elle facilite l'accès à la partie haute de la conditionneuse pour permettre la fermeture de la goulotte de remplissage du conteneur souple.

    • Soudeuse de sache interne - Palamatic Process
      Soudeuse de sache interne - Palamatic Process

      Soudeuse sache interne

      Une fois le big bag rempli, celui-ci est évacué au poste de fermeture de la manchette. Un système de thermo-soudure permet la réalisation d'une fermeture étanche du big bag, par l'action de mâchoires chauffantes sur la sache interne. Les technologies de soudure sont adaptables suivant les caractéristiques du big bag (sache interne aluminium).

    • Table vibrante en option pour les lignes de conditionnement big bag
      Table vibrante en option pour les lignes de conditionnement big bag

      Table vibrante

      Afin de désaérer le produit, une table vibrante activée par deux moteurs électriques optimise le remplissage.

    • Conditionnement chaux et minéraux

      Poudres traitées : chaux + additifs - Conditionnement de chaux et minéraux - L’installation concerne une station de remplissage de big bags FlowMatic® 05 avec pesage suspendu.
