FlowMatic®05-TE Remplissage big bag

  • Essai
  • Plan d'accès
    Description
    Remplissage big bag pesage suspendu avec table élévatrice

    Station de remplissage big bag Flowmatic 05 - TE - Table élévatrice

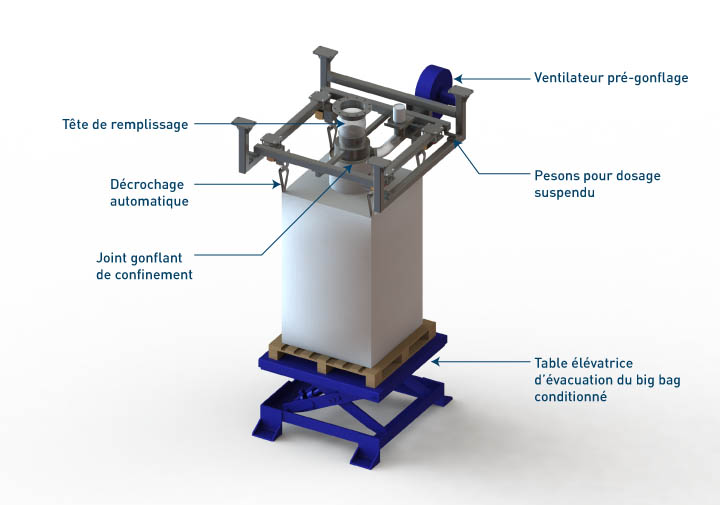

    La station FlowMatic® 05-TE possède un système de décrochage automatique du big bag et d'une table élévatrice d'évacuation du big bag conditionné. La remplisseuse big bags FlowMatic® 05-TE est constituée d'une tête de remplissage télescopique, d'un support d'anses ergonomiques, d'un vérin hydraulique et d'un groupe hydraulique.

    .

    • Automatisation
      4
    • Cadence
      3
    • Encombrement
      4
    Equipements intégrés à la station de conditionnement big bag - Flowmatic 05 Table élévatrice - Palamatic Process

    FlowMatic® 05-LT mode opératoire :

    La durée moyenne d'un cycle complet d'opération de remplissage est de 2 minutes.
    1. Installation du big bag sur la station d'emballage
    2. Fixation étanche à la poussière du manchon de remplissage du big bag par joint gonflable
    3. Gonflage du big bag par ventilateur de préformage
    4. Passer du ventilateur de gonflage au système de collecte des poussières
    5. Remplissage du big bag à un débit élevé
    6. Gestion du poids des suspensions en surveillant et en ajustant le débit pour le dosage final
    7. Une fois les opérations de remplissage terminées, la table élévatrice hygiénique se lève pour soutenir le big bag, le sceau se dégonfle et le big bag est libéré par les sangles à crochets automatisées
    8. La table élévatrice est abaissée pour être manipulée par un chariot élévateur ou un transpalette

    Partager la page

    Les points forts de l'équipement

    - Décrochage automatique des anses

    - Structure suspendue pour faciliter le nettoyage au sol

    - Tête de remplissage double enveloppe permet le dégazage du big bag lors du conditionnement

    - Joint gonflant pour l'étanchéité de la connexion

    Découvrir nos équipements en vidéos

    Remplissage big bag Flowmatic 05 - Remplissage big bag suspendu et pesée brute

    Remplissage big bags FlowMatic 05

    Conditionnement avec big bag suspendu et pesée brute
    La solution efficace et flexible pour des processus de conditionnement de poudres soumis à des contraintes d'hygiène poussées : réduction des zones de rétention au sol par l'implantation d'une plateforme de pesage directement sur la tête de remplissage. Confinement, Pesage suspendu, Formage big bag, Tension big bag, Design hygiénique, Ergonomie...

    Gamme de station remplisseuse big bag - FlowMatic

    Découvrir nos équipements en photos

    Remplissage big bag vérin hydraulique table élévatrice

    Remplissage big bag vérin hydraulique table élévatrice

    Conditionnement avec big bag suspendu et pesée brute
    Efficacité et flexibilité pour des processus de conditionnement de poudres soumis à des contraintes d'hygiène poussées : réduction des zones de rétention au sol par l'implantation d'une plateforme de pesage directement sur la tête de remplissage. Confinement, Pesage suspendu, Formage big bag, Tension big bag, Design hygiénique, Ergonomie...

    Remplissage big bag flowmatic 05 palamatic process

    Remplissage big bag flowmatic 05 palamatic process

    Remplissage big bag flowmatic 05

    Tête de remplissage

    La tête de remplissage double enveloppe assure le confinement lors du remplissage big bag et permet le dégazage du big bag lors de la phase de remplissage.

    Remplissage big bag table élévatrice vérin hydraulique

    Remplissage big bag table élévatrice vérin hydraulique

    Pesage de l’ensemble afin d’informer le process sur la quantité de poudre introduite. Le système complet de
    remplissage big bag est suspendu par 4 pesons.

    Ligne de conditionnement big bags

    Ligne de conditionnement de big bags

    Les caractéristiques de vos big bags représentent des facteurs importants pour déterminer le système de remplissage le plus performant.

    Remplissage big bag pesage suspendu

    Remplissage big bag pesage suspendu

    Le modèle FlowMatic® 05 est la solution pour le conditionnement de poudre en big bags soumise à des contraintes d'hygiène poussée.

    Superposition des big bags pour optimisation des remplissages

    Superposition des big bags

    Le conditionnement est effectué en pesée brute avec le big bag suspendu.

    Les caractéristiques techniques

    Débit 10 - 30 big bags/h
    Matériaux de fabrication Acier peint, inox 304L, inox 316L
    Finitions RAL 9006, microbillé, électropolissage
    Puissance installée 1.6 kW
    Puissance moyenne absorbée 0.2 kW
    Consommation air comprimé 2.9 Nm³/h
    Pression de service 6 bars
    Entrée 4-20mA 1
    Entrée TOR 3
    Sortie TOR 5
    Précision de la chaîne de pesée + ou - 500 grammes
    Débit de dépoussiérage 300 m³/h
    Dimensions maximales des big bag (longueur * largeur * hauteur) 1 550 * 1 550 * 2400
