Remplir big bags
Description

REMPLISSAGE BIG BAG - Conditionnement confiné tous types de big bags :

Les stations de remplissage big bags sont également appelées machines de conditionnements de big bags. Palamatic Process conçoit des stations de remplissage big bags pour le traitement des produits vrac et pulvérulents qui s'intègrent parfaitement en amont ou en aval des lignes process existantes. Les conditionneuses FlowMatic® 01 ont des capacités de remplissage allant de 10 à 20 big bags par heure et seul un opérateur est nécessaire à son fonctionnement.
Ce modèle représente une solution efficace pour le conditionnement simple des produits en vrac.



  • Automatisation
    1
  • Cadence
    2
  • Encombrement
    5







Mode opératoire :
1. Mise en place du big bag sur le poste de conditionnement
2. Fixation étanche de la manchette de remplissage big bag par joint gonflant
3. Remplissage du big bag
4. Evacuation du big bag par chariot élévateur ou transpalette, par la palette de manutention ou par les anses du big bag

Equipements intégrés à la station de conditionnement big bag - Flowmatic 01 - Palamatic Process

La fixation étanche de la manchette de remplissage par joint gonflant offre une mise en big bag étanche de tous les types de big bags. L'évacuation du big bag peut être réalisée par le biais d'un chariot élévateur ou d'un transpalette.



Principales caractéristiques du produit :

PALAMATIC PROCESS a développé une gamme complète de stations de conditionnement pour la manutention de big bags (FIBC, super sack, jumbo bag, bulk bag) pour répondre aux différents besoins des industries. Le modèle FlowMatic®01 représente la solution efficace pour le conditionnement simple des produits en vrac et pulvérulents.

Plan et dimension station de conditionnement big bag - Flowmatic 01 - Palamatic Process
Partager la page

Les points forts de l'équipement

- Fourches ajustables en largeur pour un remplissage big bag optimal de tous les types de big bags
- Tête de remplissage double enveloppe pour le dégazage du big bag lors de l'opération de conditionnement
- Ajustement en hauteur des fourches pour une flexibilité maximale
- Retrait du big bag possible par chariot ou transpalette

Médias

Découvrir nos équipements en vidéos

Remplissage big bag Flowmatic 01 - Conception 3D et réelle

Remplissage big bags FlowMatic 01

PALAMATIC PROCESS a développé une gamme complète de stations de conditionnement pour la manutention de big bags (FIBC, super sack, jumbo bag, bulk bag). Le système de remplissage big bag modèle FlowMatic®01 est la solution efficace pour le conditionnement simple en big bags des produits en vrac et pulvérulents.

Gamme de station remplisseuse big bag - FlowMatic

Gamme de station remplisseuse big bag - FlowMatic

10 modèles de conditionneuse big bag

Découvrir nos équipements en photos

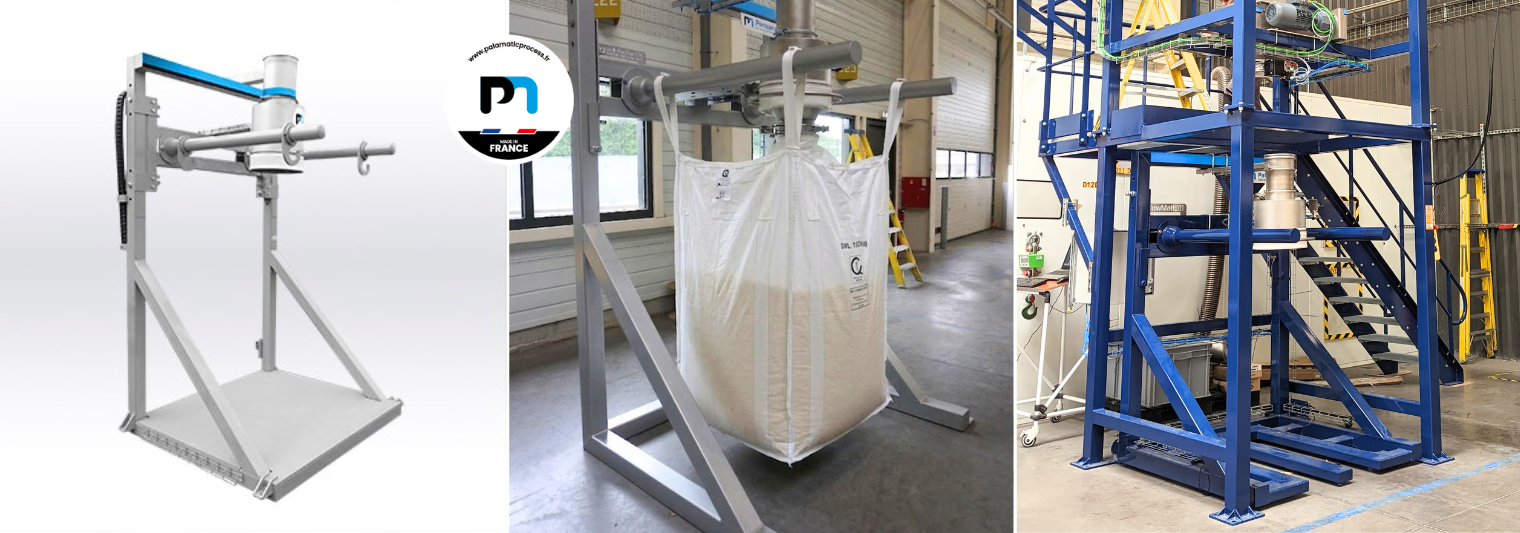

Flowmatic 01 - mise en big bag

FlowMatic® 01 - Mise en big bag

Nos dispositifs de remplissage de big bags sont adaptés à tout type de poudres.

Double station de remplissage big bag

Double station de remplissage big bag

 Ligne process de remplissage de big bag de fécule.

Sonde à ultrasons

Sonde à ultrasons

Ligne complète de gestion et préparation de prémix.

Remplisseuse pour big bag poudre alimentaire

Remplisseuse pour big bag poudre alimentaire

Ligne de conditionnement de cacao avec tamisage.

Poste de remplissage big bag

Poste de remplissage big bag

Remplissage par joint gonflant offre un conditionnement étanche de tous les types de big bags.

Flowmatic 03

FlowMatic® 03 station de conditionnement

Station mixte de conditionnement de big bags et de fûts pour l'industrie chimique.

Station de conditionnement big bag

Station de conditionnement big bag

Ligne de remplissage de barytine en big bags FlowMatic® 01.

Emballage big bag

Emballage big bag

Conditionnement en big bag de sucre blanc et sucre cristal : ligne de conditionnement big bag au débit de 40 big bags par heure.

Station de remplissage big bag

Station de remplissage big bag

Station de mise en big bag pour la préparation lait en poudre infantile.

Convoyeur

Convoyeur

Conditionnement big bag en zone hygiénique (zone blanche) de sucre.

Ligne de conditionnement big bags

Ligne de conditionnement big bags

Ligne industrielle de conditionnement de glucose en big bags - Industrie alimentaire.

Double poste de remplissage big bag

Double poste de remplissage big bag

Ligne de mélange et de conditionnement big bag d'hydroxyde de fer.

Remplissage big bag et fût

Station de remplissage big bag et fût

Ligne de conditionnement de matières plastiques dans des fûts et des big bags.

Tête de remplissage big bag

Tête de remplissage big bag

Ligne process de mélange et de conditionnement de produits phytothérapeutiques.

Mise en big bag

Mise en big bag

Ligne industrielle de traitement de sucre. Conditionnement du sucre en big bag.

Vis en auge pour alimenter la station de remplissage big bag

Vis en auge

Vis en auge pour alimenter la station de remplissage big bag

Conditionneuse big bag - Flowmatic 01

Conditionneuse big bag - FlowMatic® 01

Conditionnement de noir de carbone - Industrie chimique

Caractéristiques

Les caractéristiques techniques

Cadence 10 à 20 big bags/h
Capacité 2 tonnes/ big bag
Matériaux de fabrication Acier peint, inox 304L
Puissance installée 0.2 kW
Consommation air comprimé 0.1 Nm³/h
Débit de dépoussiérage 300 m³/h

Finitions : RAL 9006, microbillé, électropolissage
Pression de service : 6 bar
Entrée TOR : 0
Sortie TOR : 1
Dimensions maximales des big bags : 1 550 (l) x 1 550 (L) x 2 400 (H) mm
Fourches en "U" : permet le retrait du big bag par les anses (en option)

Equipements intégrés au modèle FLOWMATIC 01 :
- Fourches rondes d'accrochage des anses du big bag : offre un glissement plus facile des anses du big bag.
- Fourches en "U" d'accrochage des anses du big bag : permet l'évacuation du big bag directement par les anses à l'aide d'un chariot élévateur (pas d'utilisation de palette).
- Structure de support : la structure est réglable manuellement en hauteur pour s'adapter à tous les types de big bag
- Ajustement en largeur : l'entraxe des fourches d'accrochage est réglable en largeur pour optimiser l'opération de remplissage mais apporte une plus grande stabilité du conteneur souple sur sa palette.
- Joint gonflant : le joint gonflant assure une connexion étanche entre la tête de remplissage et le big bag lors de son remplissage.
- Tête de remplissage : la tête de remplissage est conçue en double enveloppe pour un équilibrage des volumes. L'air chargé est évacué via la ligne de dégazage pouvant être raccordé au réseau de dépoussiérage.

Remplissage big bag Palamatic Process





1. Fourche ronde

2. Structure support

3. Ajustement en largeur

4. Joint gonflant

5. Tête de remplissage

Options

Les options disponibles

  • Station de remplissage big bag avec connexion sous manche - Palamatic Process
    Station de remplissage big bag avec connexion sous manche - Palamatic Process

    Connexion sous manche

    Cet équipement assure une connexion totalement étanche des big bags. Le diamètre est défini en fonction du big bag ou anneau de sertissage pour une adaptabilité à tous diamètres.



  • Station de remplissage big bag avec convoyeur - Palamatic Process
    Station de remplissage big bag avec convoyeur - Palamatic Process

    Convoyeur

    Le big bag posé sur la palette est évacué par un convoyeur à rouleaux motorisés,optimisant ainsi la production.

  • Station de remplissage big bag avec crochet anse - Palamatic Process
    Station de remplissage big bag avec crochet anse - Palamatic Process

    Crochet - Anse

    L'équipement peut être prévu pour accueillir des big bags 1 anse. Un crochet spécifique de maintien permet le positionnement de l'anse. Ce crochet est implanté sur le tablier d’ajustement hauteur, conservant ainsi la flexiblité du système.

    Une tubulure d'alimentation courbée complète le système permettant de conserver une assise droite du big bag, assurant un remplissage optimal.

  • Ligne de remplissage big bag avec décrochage automatique
    Ligne de remplissage big bag avec décrochage automatique

    Décrochage automatique du big bag

    Quatre crochets articulés sont implantés sur le tablier d'accueil du big bag. Le vérin pneumatique actionné par l'automate pilote le basculement du crochet en fin de dosage.

  • Station de remplissage big bag avec dépileur de palettes intégré - Palamatic Process
    Station de remplissage big bag avec dépileur de palettes intégré - Palamatic Process

    Dépileur de palettes

    Afin d'automatiser le poste de remplissage de big bags, nous proposons l'implantation d'un dépileur automatique de palettes.
    Les palettes gerbées sont stockées dans le magasin, puis alimentent une par une le poste de conditionnement big bag via un convoyeur motorisé.





  • Station de remplissage big bag avec pesons intégrés
    Station de remplissage big bag avec pesons intégrés

    Pesons

    Nous intégrons des pesons et une interface opérateur permettant de conditionner les big bags de façon très précise.
    Nos systèmes d'ensachage vous assurent une pesée commerciale. L'intégration protégée des pesons vous certifie une durée de vie excellente de l'équipement.
    Des options supplémentaires propres au pesage des big bags telles que la communication en mode profibus ou l'impression d'un ticket de pesée peuvent être intégrées.
    Nos partenaires de pesée sont : Precia Molen, Sartorius, Master-K, Mettler Toledo, Philips, Siemens, Vishay Nobel.

  • Pince de mise en terre en option sur les stations de remplissage big bag
    Pince de mise en terre en option sur les stations de remplissage big bag

    Pince de mise en terre

    Des tresses de masses équipent l’ensemble de la station. Un point de connexion rapide permet la mise à la terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.

  • Plateforme d'accès en option sur les stations de remplissage big bag
    Plateforme d'accès en option sur les stations de remplissage big bag

    Plateforme

    Elle facilite l'accès à la partie haute de la conditionneuse big bag pour permettre la fermeture de la goulotte de remplissage du conteneur souple.

  • Soudeuse de sache interne - Palamatic Process
    Soudeuse de sache interne - Palamatic Process

    Soudeuse sache interne

    Une fois le big bag rempli, celui-ci est évacué au poste de fermeture de la manchette. Un système de thermo-soudure permet la réalisation d'une fermeture étanche du big bag, par l'action de mâchoires chauffantes sur la sache interne. Les technologies de soudure sont adaptables suivant les caractéristiques du big bag (sache interne aluminium).

  • Table vibrante en option pour les lignes de conditionnement big bag
    Table vibrante en option pour les lignes de conditionnement big bag

    Table vibrante

    Afin de désaérer le produit, une table vibrante activée par deux moteurs électriques optimise le remplissage du big bag.
