Convoyeur aéromécanique
Description

Convoyage des matières nécessitant une flexibilité d'implantation

Débits de 1 à 40 m³/h.
Elévation jusqu'à 10 m.
Distance de convoyage jusqu'à 50 m.

Conception robuste permettant le transfert d'une grande variété de produits, qu'ils soient lourds ou colmatants ; les disques assurent ainsi l'auto-nettoyage du système.

Convoyage aéromécanique des matières nécessitant une flexibilité d'implantation

Le convoyeur est conçu de façon étanche grâce à l'intégration de tubes et de renvois d'angles. Les disques, fabriqués en matière synthétique, sont montés à intervalles réguliers le long d'une chaîne ou d'un câble. La motorisation et une roue motrice indexant les disques mettent en rotation le câble ou la chaîne.

Le convoyeur aéromécanique de manutention vrac permet le transport mécanique de vos produits vrac, comme les produits gras, colmatants... Les faibles vitesses, combinées à l'immobilisation des matières inter-disques sont un avantage important pour la réduction de l'attrition des produits fragiles.


Mode opératoire :


L'entrée du produit est effectuée au niveau des poulies de renvoi d'angle ou directement sur le tube de convoyage. Les entrées peuvent être multiples.
Les sorties s'effectuent au niveau des poulies ou directement sur le tube par des procédés de vannes spécifiques qui sont propres au système.

  • Débit
    4
  • Facilité implantation
    4
  • Hygiène
    4
Partager la page

Les points forts de l'équipement

- Système à disques autonettoyant

- Respect des marchandises friables et fragiles

- Transport de produits à densité et granulométrie hétérogènes

- Flexibilité d'implantation

Médias

Découvrir nos équipements en photos

Convoyeur aéromécanique pour transfert de vrac

Convoyeur aéromécanique

Convoyage des produits vrac nécessitant une flexibilité d'implantation

Convoyeur aéromécanique

Convoyeur aéromécanique Palamatic Process

Rouz d'envoi d'angle à encoches permettant l'indexage des disques et ainsi la mise en mouvement du câble.

Transfert aéromécanique

Transfert aéromécanique

L'utilisation de la chaîne est liée aux puissances mises en oeuvre et à la longueur du convoyeur.

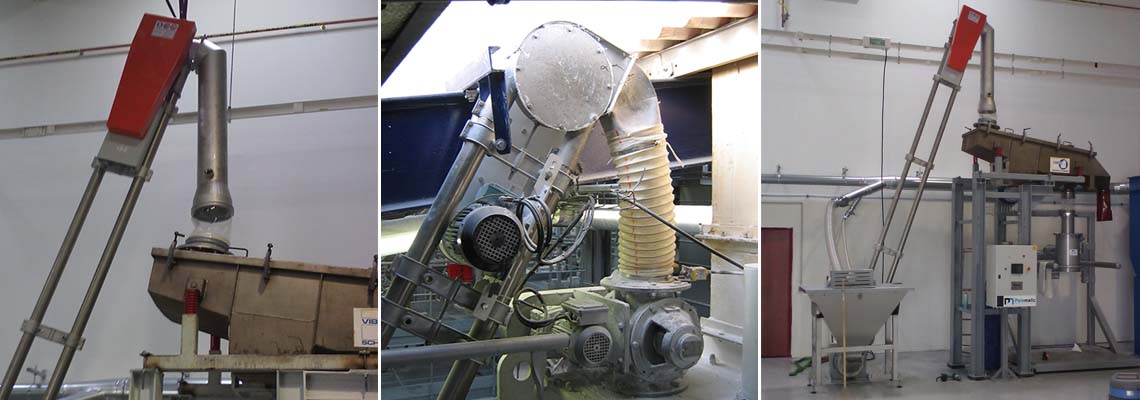

Convoyeur aéromécanique pour chargement station de remplissage

Convoyeur aéromécanique pour chargement station de remplissage

2 convoyeurs aéromécaniques assurent le chargement d'un cribleur.

Convoyeur aéromécanique

Convoyeur aéromécanique à chaîne

Convoyeur à chaînes avec un système de disques auto-nettoyant.

Transfert mécanique

Transfert mécanique



Le convoyeur aéromécanique, permet le convoyage et le dosage des produits en vrac tels que granulés et poudres plastiques, polystyrène expansé, légumes secs, café, tabacs, sucre, farine, lait, cacao, talc, pigments...

Chargement poudre avec convoyeur aéromécanique

Chargement poudre avec convoyeur aéromécanique

Débit maximum : environ 5 m³/h

Distance de transfert vertical : 3 m

Capacité de la trémie tampon : 300 litres



Transfert mécanique

Transfert mécanique

Installation d'échantillonnage de catalyseurs.

Caractéristiques

Les caractéristiques techniques

Débit 1 à 40 m³/h.
Elévation jusqu'à 10 m
Distance de convoyage jusqu'à 50 m.
Ø de tube 88,9 - 114,3 - 139,7 - 168,3 - 219,1
Débit en m³/h de 1 à 4
Vitesse de déplacement des disques en m./s de 0,02 à 0,45
  • L'utilisation de la chaîne est liée aux puissances mises en oeuvre et à la longueur du convoyeur
  • L'aéromécanique utilisant les câbles permet l'implantation de l'équipement dans les domaines alimentaires.





Convoyeur aéromécanique Palamatic Process

2 convoyeurs aéromécaniques assurent le chargement d'un cribleur (disques racleurs fabrication nylon alimentaire)

Débit maximum : environ 5m³/h.
Distance de transfert vertical 3 m
Capacité trémie tampon : 300 litres

Convoyeur aéromécanique Palamatic Process
