Remplissage octabin Palamatic Process
Description

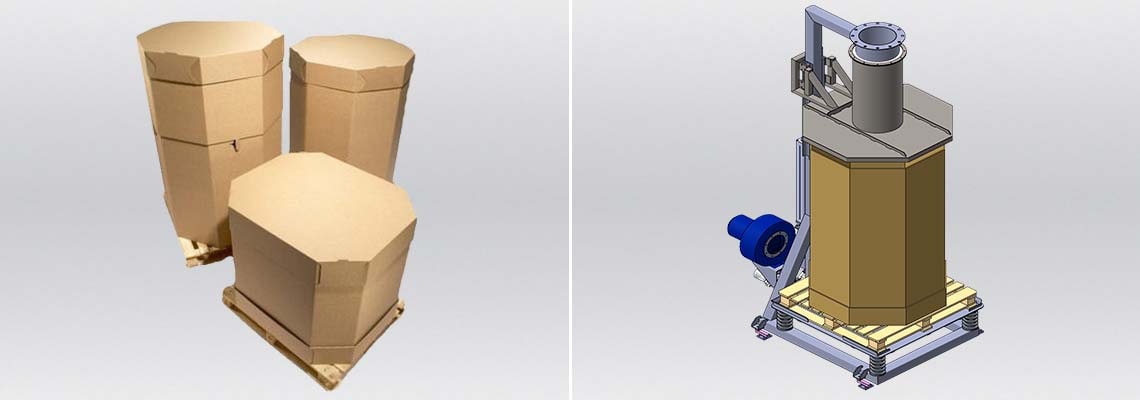

Remplissage Octabins OC1 Conditionnement semi-automatique


La station de remplissage FlowMatic® Octabin OC1 permet un conditionnement haute cadence en pesée brute afin d'afin d'optimiser la cadence de remplissage de vos octabins. Ce modèle  est idéal pour le conditionnement semi-automatique. Il assure le confinement, la sécurité d'utilisation et la gestion du pesage commercial. La station de remplissage vous assure un rendement élevé (cadence : 10-30 octabins/h, capacité : 2 tonnes/octabins) et une ergonomie du poste grâce à une rationalisation des interventions de l'opérateur. Le système permet donc le conditionnement de gros volumes prêts à la vente. La station de remplissage FlowMatic® Octabin OC1 permet un conditionnement haute cadence en pesée brute afin d'afin d'optimiser la cadence de remplissage de vos octabins.



Equipement intégrés à la station de remplissage octabins - OC1


Le modèle  FlowMatic® Octabin OC1 Standard représente la solution complète pour le conditionnement automatique en pesée brute pour octabins (dosage / conditionnement / convoyage). Ce modèle assure le confinement, la sécurité d'utilisation et la gestion du pesage commercial.

Plan et dimensionnel station de remplissage octabins - OC1
  • Automatisation
    2
  • Cadence
    2
  • Encombrement
    5
Partager la page

Les points forts de l'équipement

- Table vibrante
- Convoyeur de manutention
- Dosage et  pesage
- Dépileur de palettes

Médias

Découvrir nos équipements en photos

Vidange octabins par canne d'aspiration

Canne d'aspiration

Canne d'aspiration pour vidange de l'octabin avec système de transfert pneumatique par aspiration VFlow®.

Station de remplissage octabins

Remplissage octabins

Système de conditionnement modulable pour octabins de différentes hauteurs.

Conditionnement octabins plateforme d'accès

Plateforme d'accès

La plateforme d'accès permet d'accéder au plus près de la tête de remplissage de la station de conditionnement d'octabins.

Remplissage octabin avec sache interne

Station de remplissage octabins - OC2

La station assure le remplissage haute cadence des octabins.

Chargement octabin

Chargement octabin

Chargement d'octabins avec des billes de polystyrène à partir de sacs et de big bags.

Convoyeur à rouleaux sur ligne de conditionnement d'octabins

Convoyeur à rouleaux sur ligne de conditionnement d'octabins

Ligne de transfert et de conditionnement d'octabins dans le secteur de la chimie.

Ligne complète de chargement d'octabins

Ligne complète de chargement d'octabins

Ligne industrielle de convoyage et de conditionnement en octabins.

Caractéristiques

Les caractéristiques techniques

Cadence 10 à 30 octabins/h.
Capacité 2 tonnes/big bag
Matériaux de fabrication Acier peint, inox 304L, inox 316L
Puissance installée 1.7 kW
Consommation air comprimé 0.7 Nm³/h.
Débit de dépoussiérage 300 m³/h.

Finitions : RAL 9006, microbillé, électropolissage
Puissance moyenne absorbée : 0,2 kW
Pression de service : 6 bars
Entrée 4 - 20 mA : 1
Entrée TOR : 2
Sortie TOR : 5
Précision de la chaîne de pesée : +/- 500 grammes
Dimensions maximales des octabins en mm : longueur * largeur * hauteur : 1200*1200*2400



Equipements intégrés :

- Table vibrante de densification
- Plateforme d'accès escamotable
- Structure support
- Tête de remplissage
- Trémie d'alimentation (en option)

Options

Les options disponibles

  • Soudeuse de sache interne - Palamatic Process
    Soudeuse de sache interne - Palamatic Process

    Soudeuse sache interne

    La sache interne du big bag est soudée de manière ergonomique. Le système est positionné en sortie de la conditionneuse big bag, au-dessus du convoyeur d'évacuation. La pince de soudure est fixée sur des rails de guidage rétractables permettant sa mise en place et son retrait de manière ergonomique. Deux poignées de manutention complètent le système de positionnement.

    La presse est équipée d'une partie fixe (mâchoire de soudure inférieure) et d'une partie mobile (mâchoire de soudure supérieure). La partie mobile se positionne par un vérin pneumatique afin d'obtenir une contrainte de compression homogène.

  • Détecteur magnétique - Palamatic Process
    Détecteur magnétique - Palamatic Process

    Détecteur magnétique

    Le détecteur magnétique a pour vocation d’éliminer les contaminations métalliques des poudres et des granulés

Applications
Téléchargez la brochure

Équipements complémentaires

Flowmatic®03 Remplissage big bag

Confinement, Tension du big bag, Formage du big bag, Pesage,...

FlowMatic®OC2 Remplissage octabins

Ergonomie, Pesage, Haute cadence

FlowMatic®OC3 Remplissage octabins

Ergonomie, Automatisation, Haute cadence automatique

Vidange octabins - Octoflow 01

Pour octabins à trappe de vidange latérale ou canne d'aspiration

Vidange octabins - Octoflow 02

Bridage pneumatique avec basculement par groupe hydraulique.
