SKID DE BROYAGE ET INJECTION DE BIOCARBONATE DE SODIUM
Avec notre solution de broyage de bicarbonate de sodium, vous pouvez désormais broyer et injecter votre bicarbonate en une seule opération dans vos fumées industrielles. Les broyeurs industriels Palamatic UM160 à UM500 sont parfaitement adaptés au broyage de bicarbonate de sodium. Nous avons conteneurisé cette solution pour la rendre plus facilement transportable et garantir une installation rapide.
Le bicarbonate de sodium est considéré par beaucoup comme le produit miracle. Dans le traitement des fumées, il tient là aussi ses promesses. Le bicarbonate de sodium s'avère efficace pour le traitement :
- des métaux lourds (tels le mercure (Hg), le cadmium (Cd), le thallium (Tl), le plomb (Pb), le zinc (Zn) et l'arsenic (As))
- des micropollutants (comme les dioxines et les furanes)
- des oxydes d'azote (quand il est utilisé en complément d’un système classique à l’urée)
- des poussières et des aérosols
- de l'acide fluorhydrique (HF) et de l’acide chlorhydrique (HCl)
- du trioxyde et dioxyde de soufre (SO3, SO2)
-
Automatisation4
Fonctionnement de la PalGreen
Dosage
Une station de dosage injecte de manière très précise le bicarbonate dans le broyeur. Ce broyeur à broches UM315 (broyeur à impact) joue un rôle important puisque la granulométrie a un impact direct sur l'efficacité de l'épuration. En effet, la surface d'échange du réactif (bicarbonate de sodium) doit être la plus élevée possible.
Broyage
L'opération de broyage évite tout problème de croûtage du bicarbonate de sodium. L'installation intègre un système de dosage volumétrique ou pondéral. Le doseur D12 est alimenté à partir d'un big bag de bicarbonate ou d'un silo de stockage selon les consommations.
Transfert
En sortie du broyeur, un circuit de tuyauterie sous pression assure le transfert du bicarbonate broyé directement dans la gaine des fumées. Une canne d'injection implantée dans la cheminée assure la distribution finale.
Stockage
La solution conteneurisée Palamatic Process comprend : la station de conditionnement, le doseur à vis, le broyeur à broches avec son système de sécurité intégré, le ventilateur d’injection, les instruments de mesure pour un suivi autonome de production, l’armoire de pilotage intégré.
Les points forts de l'équipement
- Facilité de mise en place
- Fiabilité
- Respect de la norme ATEX
- Automatisme
La fabrication de barbotine de charbon actif consomme deux produits principaux : du charbon actif en poudre ou en grains et de l’eau. Palamatic Process a développé ces skids autonomes afin de permettre à tout utilisateur de produire simplement et de manière automatisée sa propre barbotine.
Media
Découvrir nos équipements en photos

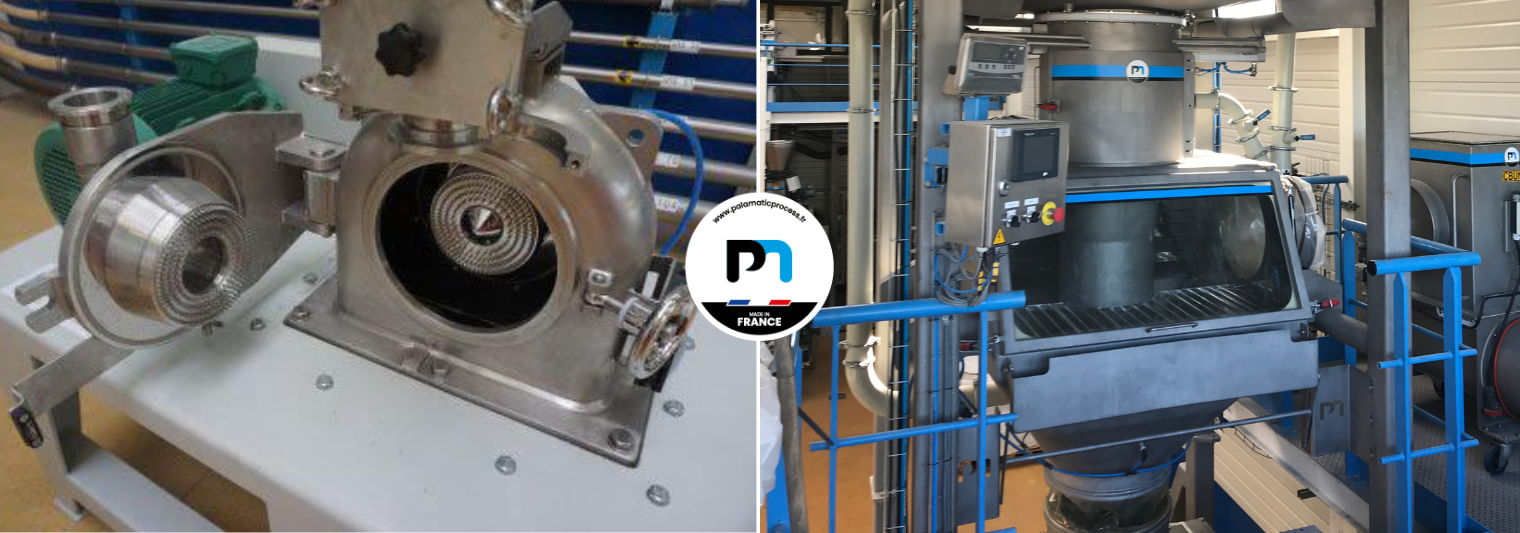

broyeur industriel
Sert à briser les agglomérats (grumeaux) et à garantir une dispersion efficace des micro-ingrédients ou des pigments.
Schéma PalGreen
Schéma de la ligne PalGreen et des différentes étape du process pour l'obtention de barbotine de charbon actif
Doseur D12 avec débitmètre
Introduit précisément les quantités de chaque ingrédient dans le mélangeur afin de garantir la répétabilité de la recette.
Schéma 3D
Schéma 3D de la ligne PalGreen
Vis de transfert
Assure le convoyage du produit mélangé vers l'étape suivante (conditionnement ou stockage) de façon étanche.
Features
Les caractéristiques techniques
Palamatic a développé ces skids autonomes afin de permettre à tout utilisateur de produire simplement et de manière automatisée son propre bicarbonate de soude. Pour s'adapter au plus près des contraintes de chaque site industriel, cette solution clé en main se décline en trois modèles dont le choix repose avant tout sur le débit théorique (de 250 à 2 000 kg/h) dicté par la capacité du broyeur embarqué. Si la concentration chimique reste standardisée pour garantir une épuration optimale des fumées, l'ergonomie et le niveau d'autonomie évoluent selon les volumes à traiter. Ainsi, le mode d'alimentation et l'architecture du skid s'ajustent proportionnellement : d'une manutention par sacs dans un simple conteneur 20 pieds, l'installation peut intégrer des stations big bags prémontées ou des silos complets associés à des doseurs de plus grande envergure pour les productions massives.
| CARACTÉRISTIQUES | PALGREEN SKID® 160 | PALGREEN SKID® 315 | PALGREEN SKID® 500 |
|---|---|---|---|
| BROYEUR | UM160 | UM315 | UM500 |
| DÉBIT THÉORIQUE EN KG/H* | 250 | 1 000 | 2 000 |
| ALIMENTATION BICARBONATE | Station Vide sacs | Station vidange big bag | Silos |
| DOSEUR D'INJECTION | D11 | D12 | D13 |
| CONCNETRATION | 10% (5 à 30%) | 10% (5 à 30%) | 10% (5 à 30%) |
| TYPE | Conteneur 20" | Conteneur 20" + station big bag prémontée | Conteneur 20" + silos |
