Description

Station de vidange big bag confinée : Sécurité et confinement total

La station de vidange big bag confinée de Palamatic Process est conçue pour le déconditionnement sécurisé de produits dangereux, toxiques, CMR ou très pulvérulents. Grâce à son système avancé de confinement, elle limite drastiquement les émissions de poussière tout en garantissant une ergonomie optimale pour l’opérateur.

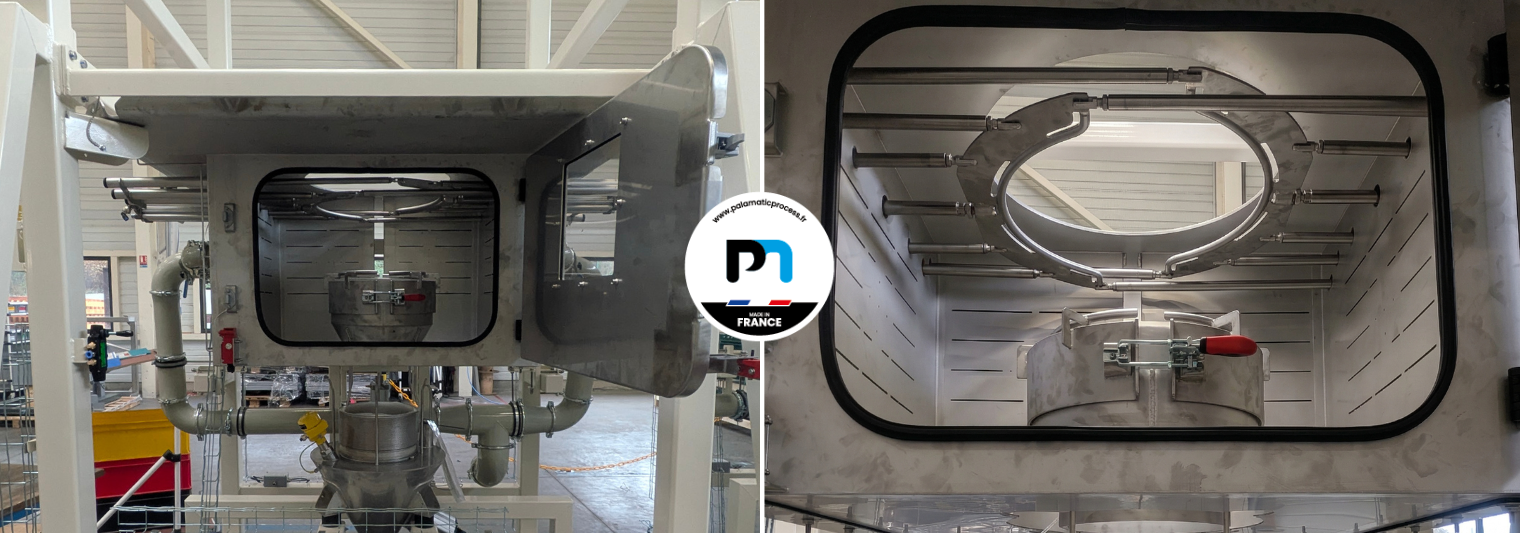

Cet ensemble intègre une tête de connexion étanche, logée dans un caisson aspirant doté de hottes d’aspiration sur trois parois.

L’opérateur accède à l’enceinte via une porte vitrée, activant automatiquement le système de dépoussiérage pour assurer un environnement de travail sécurisé lors des phases critiques de vidange et de déconnexion.

Un jeu de vannes automatiques permet de gérer intelligemment les débits d’aspiration entre le caisson et la tête de connexion, optimisant ainsi le confinement des poussières. Plusieurs options sont disponibles pour renforcer encore le niveau de sécurité :

Tirage au vide du big bag avant déconnexion.
Aspiration des fines sur la manchette de vidange avant sa fermeture hermétique.

Modes de chargement : Les structures sont adaptées selon vos besoins, reprenant les standards de la gamme Easyflow : palan électrique, chariot élévateur ou pont roulant.

Ergonomie

4
Hygiène

4

Mode opératoire : Vidange de big-bag confinée

1. Mise en place du big-bag

L’opérateur charge le big-bag sur la station à l'aide d'un palan électrique, d'un chariot élévateur ou d'un pont roulant selon l’implantation. Les anses sont fixées sur la croix de manutention, permettant une manipulation sécurisée et stable.

2. Connexion et confinement

L’opérateur ouvre la porte vitrée du caisson, déclenchant l’aspiration automatique pour capturer toute émission de poussière.
Le big-bag est abaissé sur le plateau de dépose et sa manchette est insérée dans la tête de connexion étanche. Le plateau de bridage est alors en position levée.
L’opérateur verrouille la manchette en abaissant le plateau de bridage, garantissant un confinement total. Une fois le bridage réalisé, seule l’aspiration sur la tête de connexion est maintenue.

3. Délaçage et vidange

La manchette de vidange est sécurisée et déliée progressivement pour permettre l’écoulement contrôlé du produit. En cas de besoin, des vérins de massage facilitent l’écoulement des poudres compactées.

4. Retrait du big-bag vide

Une fois la vidange terminée, l’opérateur referme hermétiquement la manchette. Celle-ci reste bridée sur la tête pour assurer le confinement.
Option Tirage au vide : Un tirage au vide du big-bag peut être activé avant la fermeture du lien pour éviter toute émission résiduelle.
Option Nettoyage : Une fois le plateau de bridage relevé, un flexible aspirateur permet de nettoyer la manchette avant sa fermeture définitive en "col de cygne".
Le big-bag vidé est retiré et peut être traité via un compacteur Roll’R ou à vis (option).
Une vanne guillotine d’isolement (option) permet, en fin de campagne, d'isoler le process de l’environnement extérieur.

Les points forts de l'équipement

Confinement de haute précision : Une étanchéité totale grâce à la tête de connexion et au caisson aspirant. Pour les process les plus exigeants, optez pour la cartérisation complète et le système Bag-In / Bag-Out garantissant une maintenance "zéro contact".
Sécurité opérateur maximale : L'accès est protégé par une porte vitrée asservie au dépoussiérage automatique. Chaque phase (chargement, délaçage, déconnexion) est pensée pour éliminer l'exposition aux poudres CMR ou toxiques.
Adaptabilité totale à votre atelier : Que vous chargiez par palan ou chariot, nos structures s'adaptent (modèles autoportés ou ajustables). La croix de manutention 5 points assure une stabilité parfaite, même avec sache interne.
Évolutivité de la gamme : Nos modèles sont conçus pour évoluer avec vos besoins. La structure simple peut être rallongée pour intégrer des systèmes de gestion des déchets (Compacteur à vis ou Roll’R) ou des gants de manipulation (modèle EF4).

Media

Découvrir nos équipements en photos

Vitre de protection

Boîte à gants EasyFlow03

l'intérieur de la boite à gants EasyFlow03

Ensemble EasyFlow03

Vide-sacs EasyFlow03

Easyflow03 - ouverte

Arrière de la EasyFlow03

Tamis

Tête de connexion étanche

Porte vitrée

Features

Les caractéristiques techniques

OUVERTURE BIG BAG

Confinement optimal

Tête de connexion étanche avec plateau de bridage.
Caisson aspirant équipé de hottes sur trois parois.
Gestion automatisée du dépoussiérage sur le système de délaçage.
Option : Cartérisation complète de la partie haute (zone de chargement au-dessus du plateau de dépose). Des portes à battants pilotées par vérins pneumatiques sécurisent le chargement/déchargement.
Option : Unité de dépoussiérage embarquée dédiée au poste, permettant un fonctionnement en boucle fermée avec réintroduction des fines aspirées dans la station.
Option : Filtration absolue sur le dépoussiéreur et système Bag-In / Bag-Out pour une maintenance des filtres sans contact avec les matières souillées.

Modèle	EF 0x	EF 1x	EF 2x	EF 3x	EF 4x	EF 5x
Type d'ouverture	Boite Délaçage	Tête Connexion Etanche	Boite à Gants	Tête Connexion Etanche + Caisson Aspirant	Boite à Gants + Tête Connexion Etanche	Pointe Crève Big Bag
Cadence (Big Bags / h)	10 à 30	10 à 20	10	10 à 20	10	20 à 40
Dépoussiérage requis	300 m3/h	160 m3/h	600 m3/h	1400 m3/h	750 m3/h	1600 m3/h
Dimensions Max (L x l x H)	1200 x 1200 x 2400 mm
Capacité	2 Tonnes
Jupe de confinement	Option	NA	Option	Option	Option	Standard
Cartérisation (ENCLOSED)	/	/	Option	Option	Option	Option

CHARGEMENT BIG BAG

Sécurité & Ergonomie

Plateau de dépose pour reprise de la charge et travail en sécurité.
Accès zone de vidange via une porte vitrée sécurisée.
Activation automatique du dépoussiérage à l’ouverture de la porte.
Options disponibles : Tirage au vide du big-bag, flexible d’aspiration pour nettoyage final.

Modèle	EF x1	EF x2	EF x3
Chargement	Palan Electrique	Chariot Elevateur	Pont Roulant
Structure	Structure Autoportée	Structure Chariot	Structure Basse

Compatibilité & Adaptabilité

Chargement par palan, chariot élévateur ou pont roulant.
Croix de manutention adaptée au dispositif de chargement (modèle 5 points pour fixation de la sache interne). Crochet central disponible pour big-bags à une anse.
Structures adaptées : Autoportée (palan), ajustable (chariot), ou basse (pont roulant).
Options process : Vérins de massage, vanne d’étranglement, vanne guillotine d’isolement, pesage intégré.

TRAITEMENT BB VIDE

Modèle	EF xx0	EF xx1	EF xx2	EF xx3	EF xx4
Type de traitement	Compacteur à Vis Intégré	Shredder	Presse à Balle	Compacteur à Vis Indépendant	Roll'R Intégré Structure Rallongée
Disponibilité	x	x	x	NA	NA

Gestion des déchets & Conformité

Fermeture hermétique de la manchette après vidange.
Option compacteur indépendant : Roll’R ou Compacteur à vis pour réduction des volumes.
Conformité : Classe de confinement pour poudres toxiques et CMR. Certification ATEX disponible. Matériaux conformes aux exigences pharmaceutiques et chimiques.

Options

Les options disponibles

Cartérisation complète

Evite les risques de blessure pour les opérateurs

Découvrir
Pesage intégré & vérins

Veille au bon déroulement de l'opération

Découvrir
Vanne d’étranglement ou guillotine d’isolement

Permet, en fin de campagne, d'isoler le process de l’environnement extérieur.

Découvrir
Tirage au vide du big-bag & flexible aspirateur

Facilite la mobilité de l'opération

Découvrir
Unité de dépoussiérage embarquée (boucle fermée)
Découvrir
Filtration absolue (HEPA) & Bag-In / Bag-Out
Découvrir
Gants de manipulation pour confinement extrême (Easyflow EF4)

Permet de manipuler sans risque.

Découvrir
