Description

Station de vidange big-bags à confinement poussé

La station de vidange big-bags avec confinement poussé de Palamatic Process est une solution innovante conçue pour répondre aux exigences strictes des industries manipulant des poudres dangereuses, toxiques, CMR ou sensibles. Elle garantit un dépotage sécurisé, sans émission de poussière et sans contact entre l’opérateur et les produits manipulés.

Équipée d'une boîte à gants et d'une tête de connexion étanche, cette station permet une ouverture et une vidange des big-bags en circuit fermé, sans rupture de confinement. Son système d'accostage hermétique assure une parfaite étanchéité lors de la connexion, empêchant toute dispersion de particules dans l’environnement de travail. Une fois le big-bag vidé, l’opérateur peut procéder à sa fermeture en toute sécurité grâce aux gants intégrés, évitant tout contact direct avec le produit.

Un jeu de vannes automatiques permet de gérer intelligemment les débits d’aspiration entre la boîte à gants et la tête de connexion, optimisant ainsi le confinement des poussières. Plusieurs options sont disponibles pour renforcer encore le niveau de sécurité, comme le tirage au vide du big-bag avant déconnexion ou l’aspiration des fines sur la manchette de vidange avant sa fermeture hermétique.

Les modes de chargement du big bag sont les mêmes que pour le reste de la gamme EasyFlow® : palan électrique, chariot élévateur, pont roulant. Les structures sont adaptées en conséquence.

Plusieurs options de confinement supplémentaires peuvent être ajoutées : cartérisation complète partie haute de la station. Compacteur big bag indépendant.

La station est conçue pour s’adapter aux exigences des secteurs pharmaceutique, chimique, nucléaire et agroalimentaire, où la maîtrise du confinement est primordiale.

Grâce à son design avancé, cette station assure un haut niveau de sécurité pour les opérateurs et une parfaite maîtrise des flux de poudres, offrant ainsi une solution clé en main pour les industries nécessitant un confinement poussé.

Le modèle EasyFlow®EF04 est dans la continuité du modèle EF3, intégrant un niveau supplémentaire dans le confinement. Ce modèle n’est pas le stade ultime du confinement PALAMATIC. La gamme EF se décline également en version rallongée, intégrant directement le système de compactage dans son enceinte de vidange cartérisé : Modèle EF 100,200,300, 400 et EF 500.

Hygiène

5
Confinement

5

Mode opératoire

Mise en place du big bag

L’opérateur charge le big bag sur la station en utilisant un palan électrique, un chariot élévateur ou un pont roulant selon l’implantation.

Les anses du big bag sont fixées sur la croix de manutention, permettant une manipulation sécurisée et stable.

La charge du big bag est reprise sur le plateau de dépose afin de permettre un travail sécurisé pour l’opérateur.

Le big bag est abaissé sur le plateau de dépose, et sa manchette est insérée dans la tête de connexion étanche. Le plateau de bridage est en position levée et seule la partie sous le lien de fermeture est insérée.

Connexion et confinement

L’opérateur autorise le démarrage du dépoussiérage.

Il passe ensuite ses mains dans les gants afin d’accéder à la tête de connexion étanche.

Il verrouille la manchette en abaissant le plateau de bridage, garantissant un confinement total.

Une fois le bridage réalisé, seule l’aspiration sur la tête de connexion est maintenue.

Délaçage et vidange

La manchette de vidange est sécurisée et déliée progressivement pour permettre l’écoulement contrôlé du produit. L’opérateur manipule le lien à l’aide des gants.

En cas de besoin, des vérins de massage facilitent l’écoulement des poudres compactées.

Retrait du big bag vide

Une fois la vidange terminée, l’opérateur peut refermer hermétiquement la manchette. La manchette de vidange reste bridée sur la tête, assurant le confinement. Il relace le lien de fermeture sur la manchette.

Un tirage au vide du big bag (option) peut être activé avant fermeture du lien et déconnexion de la manchette, pour éviter toute émission résiduelle. Ce système permet également de réduire le volume du big bag. Une vanne automatique doit être installée sous la tête de connexion étanche pour permettre un tirage efficace.

Une fois le plateau de bridage relevé, un flexible aspirateur (option) permet de nettoyer la partie de la manchette sous le lien avant sa fermeture hermétique (colle de cygne).

L’opérateur peut dès lors retirer ses mains des gants et autorisé le retrait du big bag (palan, chariot…).

Le big bag vidé est retiré en toute sécurité et peut être compacté à l’aide d’un système de compactage indépendant type Roll’R ou Compacteur à Vis (option).

Une vanne guillotine d’isolement (option) permet en fin de campagne d'isoler le process, de l’environnement extérieur. Cette vanne condamne le plateau de dépose.

Les points forts de l'équipement

Confinement optimisé : Boîte à gants et tête de connexion étanche garantissant une manipulation sans risque d’exposition aux poudres toxiques ou CMR. Gestion intelligente des flux d’aspiration pour un environnement sécurisé. Option de caractérisation complète de l’installation.
Ergonomie et sécurité optimisées : Accès par porte vitrée avec déclenchement automatique du dépoussiérage. Manipulation simplifiée grâce aux systèmes de bridage et aux options de nettoyage.
Adaptabilité aux contraintes industrielles : Chargement du big bag possible par palan, chariot élévateur ou pont roulant. Options personnalisables : pesage intégré, vérins de massage, vanne d’étranglement, vanne d’isolement.
Gestion efficace des déchets : Système de fermeture hermétique de la manchette après vidange. Possibilité d’ajout d’un compacteur indépendant (compacteur à vis ou Roll’R) pour la réduction du volume des big bags vides.
Système évolutif pour confinement accru : Modèle structure simple pouvant évoluer vers les structure rallongée intégrant les système de gestion du big bag vidé : Modèle EF 100,200,300, 400 et EF 500

Media

Découvrir nos équipements en photos

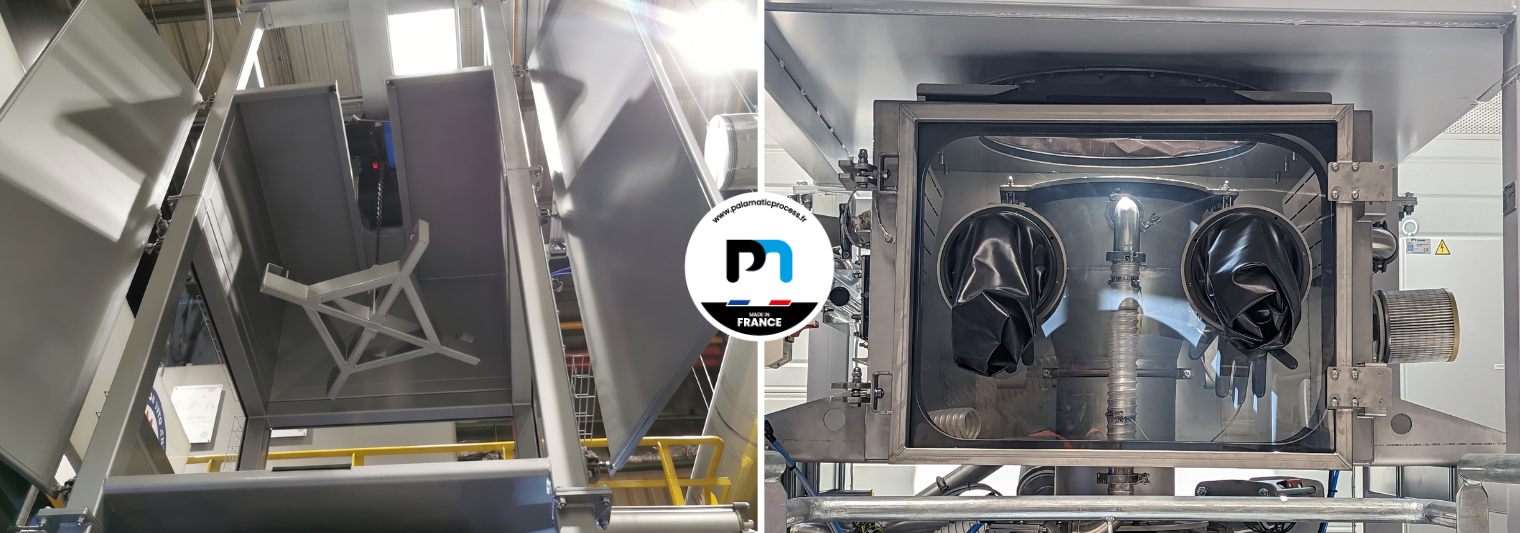

EasyFlow®EF04

Ensemble de la Vidange Big bag EasyFlow®EF04

Système d'accostage hermétique

Le Système d'accostage hermétique permet d'empêcher la dispersion des particules dans l'environnement de travail.

Boîte à gant

Permet l'ouverture des Big Bag en circuit fermé.

Tête de connexion étanche

Empêche toute dispersion de particules durant l'opération de vidange.

EasyFlow®EF04 prête

La EasyFlow®EF04 prête à l'emploi.

Sas d'étanchéité

Features

Les caractéristiques techniques

Codification modulable de la gamme EasyFlow®

Les options de la gamme EasyFlow® sont entièrement cumulables pour répondre à votre besoin précis. Cette flexibilité permet de configurer une station de vidange big bag sur-mesure.

OUVERTURE BIG BAG

Confinement optimal

Tête de connexion étanche avec plateau de bridage.
Caisson aspirant équipé de hottes sur trois parois.
Gestion automatisée du dépoussiérage sur le système de délaçage.
Option : Cartérisation complète de la partie haute (zone de chargement au-dessus du plateau de dépose). Des portes à battants pilotées par vérins pneumatiques sécurisent le chargement/déchargement.
Option : Unité de dépoussiérage embarquée dédiée au poste, permettant un fonctionnement en boucle fermée avec réintroduction des fines aspirées dans la station.
Option : Filtration absolue sur le dépoussiéreur et système Bag-in-bag out pour maintenance des filtres sans contact avec les filtres souillés.

Modèle	EF 0x	EF 1x	EF 2x	EF 3x	EF 4x	EF 5x
Type d'ouverture	Boite Délaçage	Tête Connexion Etanche	Boite à Gants	Tête Connexion Etanche + Caisson Aspirant	Boite à Gants + Tête Connexion Etanche	Pointe Crève Big Bag
Cadence (Big Bags / h)	10 à 30	10 à 20	10	10 à 20	10	20 à 40
Dépoussiérage requis	300 m3/h	160 m3/h	600 m3/h	1400 m3/h	750 m3/h	1600 m3/h
Dimensions Max (L x l x H)	1200 x 1200 x 2400 mm
Capacité	2 Tonnes
Jupe de confinement	Option	NA	Option	Option	Option	Standard
Cartérisation (ENCLOSED)	/	/	Option	Option	Option	Option

CHARGEMENT BIG BAG

Sécurité & Ergonomie

Plateau de dépose pour reprise de la charge et travail en sécurité.
Accès zone de vidange via une porte vitrée sécurisée.
Options disponibles : Tirage au vide du big-bag, flexible d’aspiration pour nettoyage final.

Modèle	EF x1	EF x2	EF x3
Chargement	Palan Electrique	Chariot Elevateur	Pont Roulant
Structure	Structure Autoportée	Structure Chariot	Structure Basse

Compatibilité & Adaptabilité

Chargement du big bag par palan, chariot élévateur ou pont roulant
Croix de manutention adaptée au dispositif de chargement. Croix de manutention 5 points : permet de fixer la sache interne des big bags. Un crochet central peut être implanté afin de manipuler les big bags une anse (Pour tous les 3 types de chargements)
Structures adaptées au système de chargement : autoporté (palan), structure ajustable (chariot), structure basse (pont roulant)
Options process : vérins de massage, vanne d’étranglement, vanne guillotine d’isolement,, pesage intégré.

TRAITEMENT BB VIDE

Modèle	EF xx0	EF xx1	EF xx2	EF xx3	EF xx4
Type de traitement	Compacteur à Vis Intégré	Shredder	Presse à Balle	Compacteur à Vis Indépendant	Roll'R Intégré Structure Rallongée
Disponibilité	x	x	x	NA	NA
