L'Innovation EasyAccess : L'entretien en un temps record
La Safetip® easyacces ST-EA est une station de vidange manuelle hygiénique, conçue pour intégrer un tamis vibrant avec grille interchangeable et nettoyable facilement. Elle combine propreté, ergonomie et sécurité pour l’industrie, en garantissant l’absence de corps étrangers dès l’entrée des matières premières dans les lignes de production.
La conception moderne de la hotte de vidange sacs intègre une articulation pivotante pour permettre aux opérateurs d'accéder facilement à la grille de tamisage. L’accès facile à la toile de tamis permet les phases de nettoyage entre chaque lot de production ou batch.
La hotte est articulée sur un système de charnière avec un accompagnement par vérin gaz pour assister l’opérateur dans la manipulation. La connexion et déconnexion de la cabine de vidange est donc réalisée sans effort et un système de crochet permet de sécuriser et verrouiller les positions haute et basse.
La connexion entre la hotte et la tamis est rendue étanche via l’implantation d’un joint souple appelé joint tulipe. Le “bord tombé” de la cabine vient s’insérer dans le joint tulipe permettant le confinement et évitant la transmission des vibrations entre le tamis vibrant et la cabine de vidange.
|
Modèle |
ST 600 |
ST 900 |
|---|---|---|
|
Largeur ouverture |
800 mm |
1000 mm |
|
Longueur des sacs |
650 mm |
850 mm |
|
Ø Tamis |
600 mm |
900 mm |
-
Hygiène4
Quatre designs de cabines :
Afin d’offrir la meilleure configuration pour confiner la phase de vidange et réduire au maximum l’émission de poussière, Palamatic propose sur la gamme Safetip® quatre designs.
- 1 - Modèle Safetip® EasyAccess ST-EA-01
La cabine simple économique assurant la dépose des sacs sur une tablette fixe et robuste ainsi qu’un rebord périphérique pour canaliser vos poudres lors de la phase de vidange. - 2 - Modèle Safetip® EasyAccess ST-EA-02
Hotte complète pouvant être connectée à votre centrale d’aspiration ou avec filtration intégrée. Cette solution est très largement implantée dans les industries alimentaires où les quantités introduites sont importantes. La hotte de confinement est fabriquée en inox 304 ou 316L. Les vérins à gaz implantés entre la hotte et le châssis permettent la compensation du poids de l’ensemble. - 3 - Modèle Safetip® EasyAccess ST-EA-03
La cabine de vidange EA-03 assure un confinement optimal pour la connexion au dépoussiéreur ou l’intégration d’un système de filtration intégré et une porte qui assure la non-contamination une fois la phase de chargement terminée. La porte est articulée sur vérin à gaz tout comme l’ensemble de la hotte vis-à-vis de l’embase vibrante de la station de vidange. - 4 - Modèle Safetip® EasyAccess ST-EA-03X
Le modèle 03X offre un confinement total par la mise en place de gants sur la porte vitrée de la cabine de vidange. L’opérateur assure le chargement hygiénique des ingrédients à travers les gants qui l'isolent totalement de la poudre. L’alimentation process est particulièrement sécurisée de tout corps étranger grâce aux sécurités de confinement et de tamisage combinées.
| Gamme | EasyAccess ST-EA-01 | EasyAccess ST-EA-02 | EasyAccess ST-EA-03 | EasyAccess ST-EA-03X | ||||
|---|---|---|---|---|---|---|---|---|
| Aperçu | ||||||||
| Conception/ Usage |
Version ouverte. Rebords anti-débordement | Hotte fermée sans porte pour connexion au dépoussiérage | Enceinte fermée. Porte vitrée articulée sur vérins à gaz | Evolution de la EA-03 avec boîte à gants | ||||
| Hauteur au sol tablette (mm) | 900 | |||||||
| Hauteur au sol bride de vidange (mm) | 480 | |||||||
| Porte d’accès verre trempé | ✓ | ✓ | ||||||
| Boîte à gants | ✓ | |||||||
| Modèle | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 |
| Débit de dépoussiérage (m³/h) | / | 800 | 1000 | 800 | 1000 | 500 | ||
| Ø Sortie produit (mm) | 200 | 250 | 200 | 250 | 200 | 250 | 200 | 250 |
Mode opératoire nettoyage simplifié
- Lever la trémie à l’aide des vérins.
- Démonter le joint à la main (connexion type “O’Ring”).
- Démontage de l’embase haute vibrante à l’aide des sauterelles de fixation.
- Remplacement / nettoyage de la grille et du tamis.
- Remontage du couvercle sans outil.
- Montage du joint sans outil.
- Abaisser la trémie.
CHARGEZ VOS POUDRES !
Les points forts de l'équipement
- Nettoyage sans outil, rapide et hygiénique entre chaque lot.
- Tamis intégré Ø600 mm pour une barrière efficace contre les impuretés.
- 4 niveaux de confinement selon vos exigences process.
- Trémie assistée et poste ergonomique pour un confort opérateur optimal.
- Réglages adaptables à chaque poudre et chaque maille.
Media
Découvrir nos équipements en vidéos
Découvrez notre gamme de vide sacs avec tamis intégré Safetip®
Découvrir nos équipements en photos

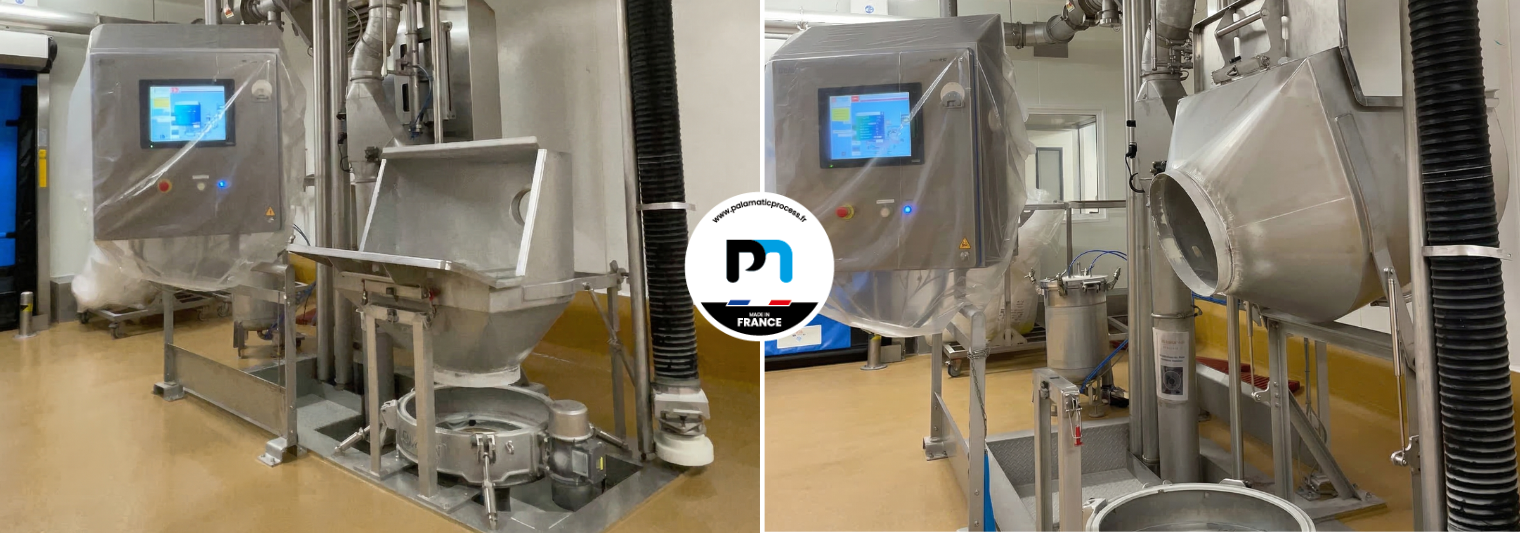

Safetip EasyAcces en position neutre
La Safetip EasyAcces est prête à l'utilisation
Safetip EasyAcces en position relevé
Safetip EasyAcces en position relevé pour un accès plus rapide au tamis
Safetip-EasyAcces
Safetip EasyAcces en mode fonctionnel.
Features
Les caractéristiques techniques
- Sécurité alimentaire : Tamis intégré de 600 mm de diamètre pour assurer le débit de chargement d’un opérateur de production. Les mailles de tamisage sont interchangeables et nettoyables facilement grâce à l'accès facile. Toutes les impuretés, corps étrangers ou déchirures de sacs sont stoppées par la toile de tamis vibrant. Safetip®, c’est votre première barrière aux impuretés.
- Réglage flexible : Amplitude et intensité du tamis vibrant ajustables selon la fluidité du produit et la taille de la maille intégrée. Le réglage s’effectue par l’ajustement des balourds.
- Hygiène optimale : Plusieurs qualités de finition sont disponibles lors de la réalisation : finition poli-miroir, angles arrondis, nettoyage à l’eau compatible. Conception sans compromis sur les zones de rétention.
- Manutention facilitée : Tamis et grille amovibles sans outils, trémie sur pivot assistée par vérins à gaz pour réduire les efforts, garantir rapidité et ergonomie pour les opérateurs de production.
- Nettoyage simplifié : Démontage facile du tamis et de sa grille sans outil, accessibilité pour le nettoyage grandement facilitée. Joint tulipe de connexion hotte / embase vibrante démontable sans outils grâce à la technologie type “O'Ring”.
| DÉBIT | 2 à 6 sacs/min |
|---|---|
| MATÉRIAUX CHAUDRONNERIE | Inox 304L, Inox 316L |
| MATÉRIAUX TAMIS | Inox 304L, Inox 316L |
| TAILLE DES MAILLES | 1,5 mm à 4 mm |
| ETANCHÉITÉ TAMIS | Joint O-ring |
| JOINT TULIPE | Joint Tulipe Silicone |
| PUISSANCE ÉLECTRIQUE (TAMIS VIBRANT 600/900) | 1 x 0,3 kW / 2 x 0,9 kW |
| FINITION EXTÉRIEUR | Microbillé, Sublimotion |
| FINITION INTÉRIEUR | Ra 0,8, Polimiroir |
Caractéristiques Techniques : Série Safetip® - EasyAcces 600
| MODÈLES | LONGUEUR DES SACS À TRAITER (mm) | HAUTEUR AU SOL TABLETTE (mm) | Ø TAMIS (mm) | DÉBIT DÉPOUSSIÉRAGE (m3/h) | Ø DE VIDANGE (mm) | HAUTEUR AU SOL BRIDE DE VIDANGE (mm) | PORTE D'ACCÈS |
|---|---|---|---|---|---|---|---|
| ST-EA 01 | 650 | 900 | 600 | NA | 200 | 480 | sans porte |
| ST-EA 02 | 650 | 900 | 600 | 800 | 200 | 480 | sans porte |
| ST-EA 03 | 650 | 900 | 600 | 800 | 200 | 480 | Verre Trempé Securit |
| ST-S03 X | 650 | 900 | 600 | 500 | 200 | 480 | Verre Trempé Securit |
Caractéristiques Techniques : Série Safetip® - EasyAcces 900
| MODÈLES | LONGUEUR DES SACS À TRAITER (mm) | HAUTEUR AU SOL TABLETTE (mm) | Ø TAMIS (mm) | DÉBIT DÉPOUSSIÉRAGE (m3/h) | Ø DE VIDANGE (mm) | HAUTEUR AU SOL BRIDE DE VIDANGE (mm) | PORTE D'ACCÈS |
|---|---|---|---|---|---|---|---|
| ST-EA 01 | 800 | 900 | 900 | NA | 200 | 480 | sans porte |
| ST-EA 02 | 800 | 900 | 900 | 800 | 200 | 480 | sans porte |
| ST-EA 03 | 800 | 900 | 900 | 800 | 200 | 480 | Verre Trempé Securit |
| ST-S03 X | 800 | 900 | 900 | 500 | 200 | 480 | Verre Trempé Securit |
Options
Les options disponibles
-
Manipulateur de sacs
Levage de sacs par aspiration pour une manutention sans effort.
-
Système d’extraction des poussières intégré
Travail dans une atmosphère saine sans pollution et sans perte de produit.
-
Compacteur de sacs
Compactage de tous types de sacs.
-
Table élévatrice
Mettre les sacs dans une position ergonomique pour l’utilisateur.
-
Convoyeur à bande
Assurer un stockage tampon en amont du vide sac.
-
Roulette de manutention
Mobilité de l’équipement.
-
ATEX
Implantation de votre matériel en zone ATEX.
