Remplissage big bag FlowMatic®04 Flex-Ergo

  • Essai
  • Plan d'accès
    Description
    Station flexible pour donner un maximum d’ergonomie aux opérateurs

    La FlowMatic® 04 Flex-Ergo est une station flexible, fabriquée pour donner un maximum d’ergonomie aux opérateurs qui conditionnent des big bags grâce à sa table élévatrice hydraulique ou son vérin de structure.
    Grâce à l'intégration du système hydraulique (table à rouleaux élévatrice ou vérin de structure), la hauteur d’accès aux anses et à la manchette du big bag reste toujours à la bonne hauteur pour l’opérateur.
    La plateforme d’accès unique intègre un seul et unique niveau pour éviter tout risque de chute pour les opérateurs de packaging. L’ergonomie est poussée à son maximum pour un budget global contraint.

    Grâce à la station de conditionnement big bags FlowMatic® 04 Flex-Ergo, vous pouvez conditionner vos poudres dans des big bags de 500kg ou 1 000Kg avec des produits à forte ou faible densité en gardant toujours la même hauteur  d'accès aux big bags.

    La gamme Palamatic Process de conditionneuses big bags vous permet de choisir l’installation adaptée à toutes vos contraintes.


    Objectif
    Ne faites plus faire monter et descendre les opérateurs mais faire monter et descendre les big bags.
    La solution hydraulique assure un poste ergonomique, sûr et efficace !

    • Ergonomie
      5
    Partager la page

    Les points forts de l'équipement

    • Alimentation automatique en palettes
    • Mise en place des big bags à hauteur constante
    • Pesage et dosage automatiques des big bags
    • Densification par peigne vibrant (option)
    • Fermeture des manchettes des big bags à hauteur ergonomique
    • Évacuation des big bags conditionnés automatiquement sur palette et train de convoyeurs
    • Plateforme mono - niveau avec une zone dédiée pour les palettes vides et accès unique aux big bags lors de la phase de remplissage.

    Découvrir nos équipements en photos

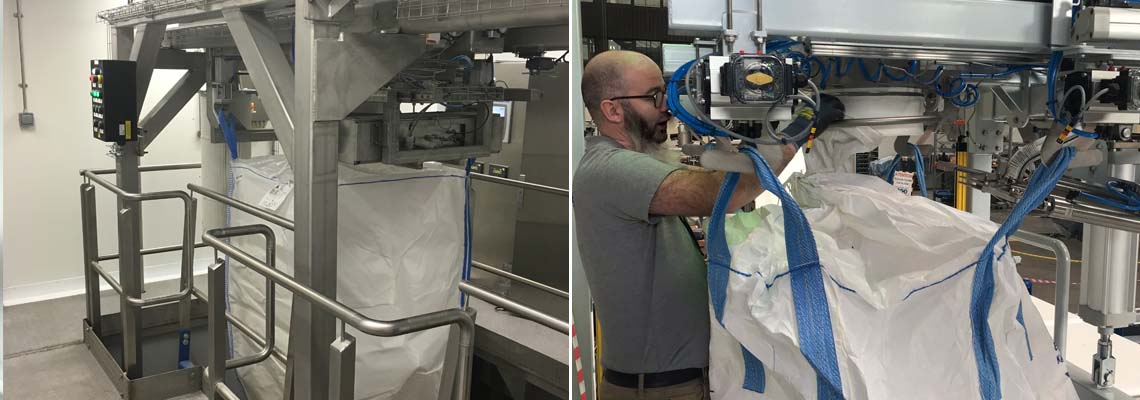

    Flowmatic®04 Flex-Ergo - Conditionneuse de big bags

    FlowMatic® Flex-Ergo

    Station de conditionnement big bags - ergonomie opérateurs.

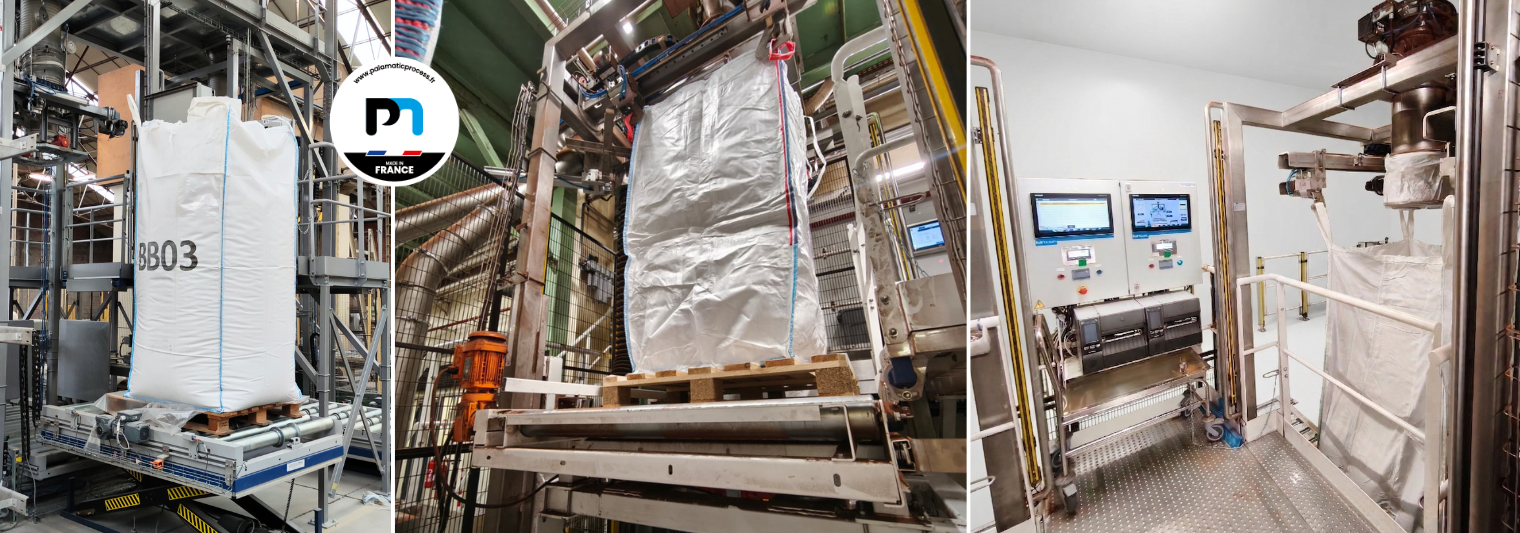

    Flowmatic®04 Flex-Ergo - Conditionneuse de big bags

    Station de conditionnement de big bag flexible

    S'adapte à la hauteur des opérateurs.

    Flowmatic®04 Flex-Ergo - Conditionnement de big bags

    Remplisseuse de big bag flexible

    Station conditionneuse de big bags adaptable en hauteur pour une meilleure ergonomie.

    Flowmatic®04 Flex-Ergo - Convoyeur à rouleaux sur conditionneuse de big bags

    Conditionneuse de big bags Flex-Ergo

    La station de conditionnement de big bags FlowMatic@04 Flex-Ergo est adaptable en hauteur.

    Les caractéristiques techniques

    Cadence Jusqu'à 30 big bags/h.
    Capacité 500 kg à 2 tonnes/big bag
    Matériaux de fabrication Acier peint, inox 304L
    Puissance installée 10.5 kW
    Consommation air comprimé 6.8 Nm³/h
    Débit de dépoussiérage 300 m³/h



    Equipements intégrés au modèle FlowMatic® 04 Flex-Ergo :

    - Structure de support : structure fixe de supportage des big bag
    - Table élévatrice : équipée de rouleaux permet de s’adapter à toutes les hauteurs de big bag
    - Décrochage automatique des big bags : quatre crochets articulés sont implantés sur le tablier d'accueil du big bag. La table élévatrice s’élève pour déclencher l’ouverture des crochets de supportage afin de libérer le big bag sur sa palette.
    - Joint gonflant : le joint gonflant assure une connexion étanche entre la tête de remplissage et le big bag lors de son remplissage.
    - Tête de remplissage : la tête de remplissage est conçue en double enveloppe pour un équilibrage des volumes. L'air chargé est évacué via la ligne de dégazage pouvant être raccordée au réseau de dépoussiérage.
    - Ventilateur de pré-gonflage : implanté sur la station, le ventilateur assure la mise en forme du big bag équipé de sache interne pour faciliter son remplissage. Le ventilateur est fortement conseillé pour le conditionnement des poudres à faible densité
    - Table vibrante : la table de densification permet de désaérer les produits difficiles et assure le remplissage optimal des big bags. La table vibrante est équipée de deux moteurs vibrants à intensité réglable. Cette table vibrante est réalisée par un peigne amovible directement implanté sur la table vibrante
    - Dépileur de palettes : le dépileur assure, via un convoyeur à rouleaux motorisés, l'alimentation de la station de conditionnement en palettes de manutention. La taille des palettes prise en charge par le dépileur est flexible.
    - Convoyeur à rouleaux : une série de convoyeurs à rouleaux motorisés assure le transfert des palettes vides jusqu'au poste de conditionnement des big bags. Ils sont équipés de capteurs de positionnement permettant d'assurer un stockage tampon des big bags. La table élévatrice intègre un convoyeur indépendant.
    Des configurations avec table tournante et navette à rouleaux sont disponibles pour s’adapter aux configurations des zones et les flux de stockage.





    FlowMatic@04 Ergo-Flex
    FlowMatic@04 Ergo-Flex

    Les options disponibles

    • Dépose napperon - Palamatic Process
      Dépose napperon - Palamatic Process

      Dépose napperon

      Un poste de dépose de napperon est implanté entre le dépileur de palettes et la remplisseuse pour big bag. Il permet la mise en place automatique d'un napperon (carton ou film PE) sur la palette vide, avant remplissage du big bag. Ce poste est un complément indispensable pour un confinement maximal du big bag répondant au standard qualité de nombreuses industries.

    • remplissage-bigbag-Flowmatic04-options-housse
      remplissage-bigbag-Flowmatic04-options-housse

      Housseuse

      En sortie du poste d'ensachage big bags, une housseuse automatique assure le confinement final du big bag sur sa palette.
      L'alimentation du big bag est effectuée par un convoyeur motorisé.

    • Tête tournante - Palamatic Process
      Tête tournante - Palamatic Process

      Tête tournante

      Système permettant la mise en place ergonomique du big bag vide. Conçu à l'aide d'un roulement haute résistance, une simple rotation (+180° / -180°) du système d'accroche permet à l'opérateur de positionner les 4 anses du big bag, depuis son poste de travail.

      Le largage automatique des anses, une fois le big bag rempli, complète le système et en fait un équipement particulièrement adapté pour les cadences de conditionnement élevé.

      L'ensemble cartérisé intègre le ventilateur de pré-gonflage, permettant son utilisation dans des environnements difficiles soumis également à des contraintes d'hygiène fortes.



    • Pince de mise en terre en option sur les stations de remplissage big bag
      Pince de mise en terre en option sur les stations de remplissage big bag

      Pince de mise à la terre

      Des tresses de masses équipent l’ensemble de la station. Un point de connexion rapide permet la mise à la terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.
