Station de vidange big-bags à pointe-crève
La station de vidange de big-bags EasyFlow®EF5 est une solution innovante conçue pour optimiser le déchargement rapide et sécurisé des big-bags, tout en minimisant les interventions manuelles. Grâce à son système de pointe crève-big-bag, cette station assure une ouverture automatique du big-bag, permettant ainsi un gain de temps significatif et une cadence de vidange nettement supérieure aux systèmes traditionnels.
Équipée d’une trémie tampon pleine ouverture, la station EasyFlow®EF5 offre une capacité de stockage permettant d’accueillir l’intégralité du contenu du big-bag en un seul cycle, évitant ainsi les interruptions dans le process de production. Son anneau de dépoussiérage intégré assure un environnement de travail propre en limitant la dispersion des particules fines, tandis que sa jupe de confinement garantit une parfaite étanchéité et un haut niveau de sécurité lors de la vidange.
Compatible avec tous types de big-bags, y compris ceux à fond plat ou avec manchette de vidange, cette station s’adapte aux exigences des industries de la chimie, du BTP, du traitement des eaux et de l’agroalimentaire. Pour améliorer encore l’efficacité du processus, des options complémentaires sont disponibles, telles que des vérins de massage permettant de fluidifier l’écoulement des produits difficiles, ainsi qu’un émotteur à couteaux pour traiter les produits compactés ou pris en masse.
Cette solution polyvalente et évolutive garantit une vidange optimisée, une réduction des manipulations manuelles et une meilleure continuité des opérations industrielles.
Le modèle EasyFlow® EF5 est le modèle de base pour notre gamme EasyFlow® Haute cadence EF500 semi-auto ou tout automatique : version rallongée, intégrant directement le système de compactage dans son enceinte de vidange cartérisée.
-
Efficacité4
-
Cadence4
Mode opératoire
Le fonctionnement de la station de vidange big-bags EF5 repose sur un processus entièrement optimisé pour garantir une vidange rapide et sécurisée, avec un minimum d’intervention humaine.
Mise en place du big-bag
Selon le mode de chargement choisi, le big-bag est positionné sur la station soit par palan électrique, soit par chariot élévateur ou pont roulant. Une fois en place au-dessus de la trémie, le big-bag est descendu progressivement jusqu’à ce que son fond vienne « s'empaler » sur la pointe crève-big-bag.
Ouverture automatique du big-bag
La pointe crève-big-bag, disponible en version V (pyramide) pour les big-bags à fond plat et en version en U pour tout type de big-bags (avec ou sans manchette de vidange), permet une ouverture instantanée du big-bag. Ce système élimine le besoin d’intervention manuelle, réduisant ainsi les risques de contamination et accélérant la cadence de vidange.
Écoulement du produit
Une fois le big-bag éventré, le produit s’écoule librement dans la trémie tampon pleine ouverture, conçue pour accueillir la totalité du contenu du big-bag. En entrée de trémie, une jupe de confinement et un anneau de dépoussiérage permettent de capturer les fines particules émises lors de l’ouverture et la vidange. Ceux-ci garantissent un environnement de travail propre et sécurisé.
Facilitation de l’écoulement (option)
Pour les produits ayant tendance à s’agglomérer dans les big-bags, la station peut être équipée de vérins de massage latéraux. Ceux-ci exercent une pression sur les flancs du big-bag afin de favoriser l’écoulement du produit et éviter la formation de ponts.
Traitement des produits pris en masse (option)
Lorsque le produit présente des blocs compacts ou une prise en masse importante, un émotteur à couteaux peut être intégré en sortie de la trémie. Cet équipement assure la fragmentation des blocs pour un flux homogène et fluide, garantissant ainsi une alimentation continue du process aval.
Évacuation du big-bag vide
Une fois le produit complètement évacué, le big-bag vide est retiré de la station à l'aide du palan ou du chariot élévateur. Un compacteur de big-bags indépendant peut être installé pour traiter les big-bags vides.
Maintenance de la lame
Les lames de la pointe sont montées sur un support. L’ensemble est fixé sur des barres de maintien permettant de supporter la charge du big-bag et servant de glissière d’extraction. Une trappe d’accès est prévue pour permettre l’extraction de la pointe crève-big-bag complète lors des phases de maintenance.
Grâce à cette automatisation et aux options d’optimisation disponibles, la station EF5 garantit une cadence élevée, une réduction des temps d’arrêt et une sécurité renforcée pour les opérateurs.
Les points forts de l'équipement
- Ouverture automatique et rapide : Système de pointe crève-big-bag réduisant les interventions manuelles et augmentant la cadence de vidange.
- Conception hygiénique et sécurisée : Trémie tampon pleine ouverture, anneau de dépoussiérage et jupe de confinement garantissant un environnement propre et sans émission de poussière.
- Adaptabilité maximale : Compatible avec tous types de big-bags (fond plat et manchette de vidange) et disponible en version ATEX pour les environnements explosifs.
- Adaptabilité aux contraintes industrielles : Chargement du big-bag possible par palan, chariot élévateur ou pont roulant.
- Option de confinement : Cartérisation complète de la partie haute pour produits dangereux ou très poussiéreux.
- Options d’optimisation du process : Vérins de massage pour faciliter l’écoulement des produits difficiles et émotteur à couteaux pour traiter les produits compactés.
- Système évolutif pour confinement accru : Modèle à structure simple pouvant évoluer vers les structures rallongées semi-auto ou tout automatique, intégrant les systèmes de gestion du big-bag vide (Modèle EF 500).
Media
Découvrir nos équipements en photos

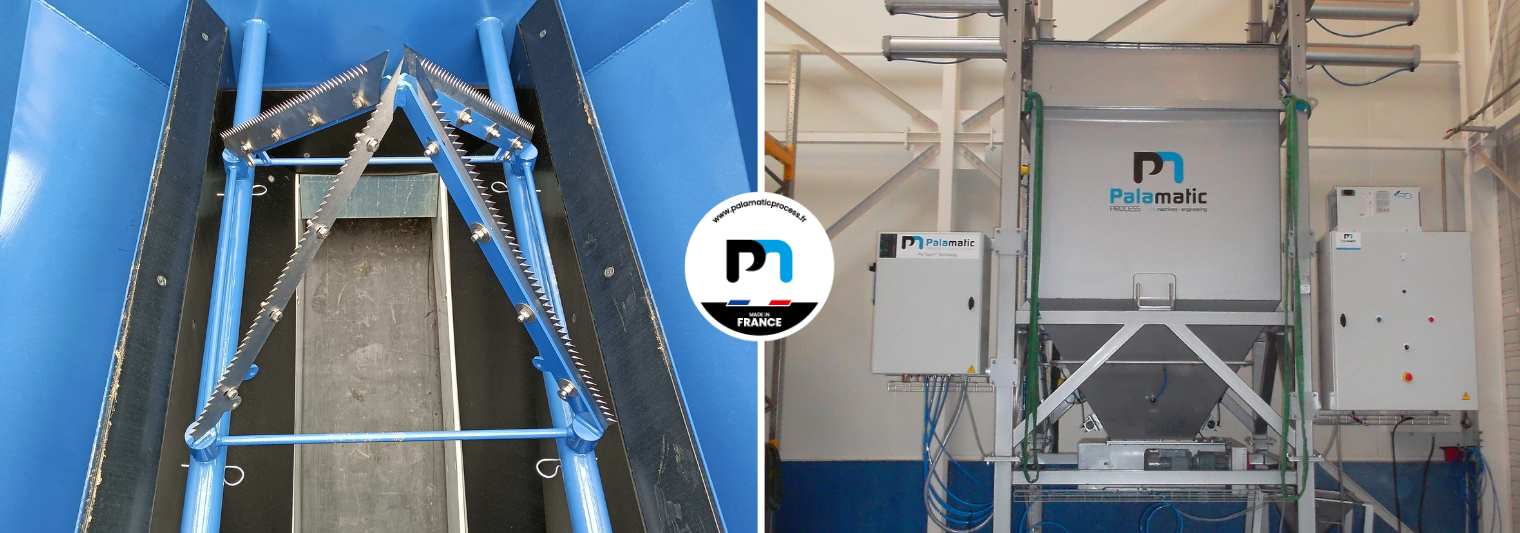

Pointe-crève Bigbag V
Pour les Bigbags à fond plat
Pointe-crève Bigbag U
Pour tout type de Bigbags.
Acheminement par convoyeur
Le convoyeur achemine les bigbags jusqu'à la station de vidange.
Station de vidange EasyFlow®EF05 fonctionnelle
Station complète avec une jupe de confinement.
Trémis et palan éléctrique
Features
Les caractéristiques techniques
- Compatibilité big-bags : Adaptée à tous les types de big-bags à fond plat et avec manchette de vidange
- Système de vidange : Pointe crève-big-bag en “V” pyramide ou en « U » selon le type de big-bag
- Matériaux des lames : Inox de coutellerie spécialement prévu pour l’affûtage et pour sa résistance
- Trémie tampon : Pleine ouverture avec capacité d’accueil d’un big-bag complet
- Étanchéité : Jupe de confinement et anneau de dépoussiérage intégrés
- Cadence de vidange : Optimisée pour des opérations en flux continu
Codification modulable de la gamme EasyFlow®
Les options de la gamme EasyFlow® sont entièrement cumulables pour répondre à votre besoin précis. Cette flexibilité permet de configurer une station de vidange big bag sur-mesure.
OUVERTURE BIG BAG
| Modèle | EF 0x | EF 1x | EF 2x | EF 3x | EF 4x | EF 5x |
|---|---|---|---|---|---|---|
| Type d'ouverture | Boite Délaçage | Tête Connexion Etanche | Boite à Gants | Tête Connexion Etanche + Caisson Aspirant | Boite à Gants + Tête Connexion Etanche | Pointe Crève Big Bag |
| Cadence (Big Bags / h) | 10 à 30 | 10 à 20 | 10 | 10 à 20 | 10 | 20 à 40 |
| Dépoussiérage requis | 300 m3/h | 160 m3/h | 600 m3/h | 1400 m3/h | 750 m3/h | 1600 m3/h |
| Dimensions Max (L x l x H) | 1200 x 1200 x 2400 mm | |||||
| Capacité | 2 Tonnes | |||||
| Jupe de confinement | Option | NA | Option | Option | Option | Standard |
| Cartérisation (ENCLOSED) | / | / | Option | Option | Option | Option |
CHARGEMENT BIG BAG
| Modèle | EF x1 | EF x2 | EF x3 |
|---|---|---|---|
| Chargement | Palan Electrique | Chariot Elevateur | Pont Roulant |
| Structure | Structure Autoportée | Structure Chariot | Structure Basse |
TRAITEMENT BB VIDE
| Modèle | EF xx0 | EF xx1 | EF xx2 | EF xx3 | EF xx4 |
|---|---|---|---|---|---|
| Type de traitement | Compacteur à Vis Intégré | Shredder | Presse à Balle | Compacteur à Vis Indépendant | Roll'R Intégré Structure Rallongée |
| Disponibilité | x | x | x | NA | NA |
Données techniques (exemple pour un modèle standard, adaptable selon besoins)
- Dimensions de la structure : 1 500 x 1 500 x 3 000 mm
- Volume total trémie tampon : 1 500 litres
- Angle de la trémie : 60° pour un écoulement optimal
- Jupe de confinement : EPDM
- Connexion dépoussiérage : Ø 150 mm, adaptable sur demande
Grâce à cette conception modulaire et aux nombreuses options disponibles, la station de vidange EF5 s’intègre facilement dans les lignes de production existantes et garantit un rendement optimal.
Options
Les options disponibles
-
Vérins de massage
Assurent un écoulement fluide des produits difficiles
-
Émotteur à couteaux
Désagrège les blocs et garantit un dosage homogène
-
Pesons intégrés
Contrôle précis du débit de matière pour l’alimentation des process en aval
-
Caractérisation complète de la partie haute
Des portes à battants pilotées par des vérins pneumatiques permettent le chargement et déchargement du big-bag
-
Adaptation ATEX
Conception spécifique pour les environnements explosifs (zone 21/22)
