Vidange de fûts automatisée et confinée
Le DrumFlow 05 est une solution automatisée innovante de la gamme drumflow. Elle assure la vidange sécurisée des fûts de poudres ou granulés. Ce système permet un transfert rapide des matières sans dispersion ni contamination.
Le fût est convoyé automatiquement vers un sas de confinement. Une fois en place, un tablier élévateur bride fermement le fût. Il garantit sa stabilité avant le soulèvement vers la tête de connexion.
Le fût rejoint ensuite la tête de connexion étanche. Le joint gonflant intérieur s'active alors immédiatement. Il assure une première étanchéité parfaite avec le fût.
La tête de connexion basculante pivote pour se fixer sur une trémie. Un second joint gonflant assure l’étanchéité entre la tête et la trémie. La vanne de vidange s’ouvre ensuite automatiquement. Elle permet un écoulement fluide sans émission de poussières.
L'enceinte totalement confinée garantit une sécurité maximale des opérateurs. Le contrôle automatisé optimise l'exploitation en milieu exigeant. Cette solution convient à la chimie, la pharmacie ou l'industrie des batteries.
-
Automatisation5
Mode opératoire du DrumFlow 05
1. Entrée du fût dans l’enceinte de confinement
Le fût est acheminé automatiquement jusqu’à l’entrée du sas de confinement. La porte s'ouvre pour l'accès opérateur. Une vitre étanche possède des gants intégrés en EPDM pour la manipulation. L’opérateur retire le couvercle du fût en toute sécurité.
Ensuite, la porte se referme pour garantir un environnement confiné. Le fût est convoyé vers sa position de prise finale. Le processus de vidange peut alors débuter.
2. Connexion étanche et prise en charge
Un tablier élévateur vient brider fermement le fût en position. Ce système assure une stabilité parfaite de l'équipement. Le tablier soulève le fût vers la tête de vidange étanche.
Un joint gonflant intérieur s’active immédiatement. Il assure une première étanchéité entre le fût et la tête de connexion.
3. Basculement et vidange automatisée
La tête de connexion pivote vers la trémie de réception. Un second joint gonflant assure une étanchéité totale. La vanne de vidange s’ouvre automatiquement après validation de la connexion.
Le produit s'écoule alors de façon fluide et contrôlée. Des vibrateurs pneumatiques garantissent une vidange optimale du contenu.
4. Transfert du produit vers le process
La trémie de réception utilise un système de transfert adapté à vos besoins :
- Vis de transfert : assure un dosage précis et une alimentation continue.
- Écluse rotative : garantit un contrôle optimal du débit des matières.
- Transfert pneumatique : permet un acheminement rapide et homogène des poudres.
5. Gestion du dépoussiérage et évacuation
Un système de captation des fines intégré récupère les particules. Cela évite toute contamination dans votre zone de production. Une fois vidangé, le fût redescend doucement.
Le tablier élévateur libère le contenant. Le fût est évacué automatiquement via un convoyeur de sortie.
6. Sécurité & Conformité
Le DrumFlow 05 est conçu pour les zones ATEX 21/22. Il respecte les exigences des poudres CMR et toxiques. Le pilotage automatisé garantit une exploitation en toute sécurité.
Les points forts de l'équipement
- Sécurité opérateur et confinement : Sas hermétique et vitre étanche avec gants intégrés. Le système utilise un double joint gonflant.
- Prise en charge automatisée du fût : Convoyage précis avec butée. Le tablier élévateur inclut un peigne vibrant ou un percuteur.
- Vidange contrôlée et adaptable : Système de basculement étanche. Il comprend une assistance à l’écoulement et une trémie de réception.
- Maîtrise des émissions de poussières : Intégration d'un système de captation des fines pour un environnement sain.
Media
Découvrir nos équipements en photos
Convoyeur motorisé
Le convoyeur assure le maintien et le transfert du fût durant l'intégralité du cycle de vidange.
Basculeur de fût en fonctionnement
Basculeur de fût en pleine opération.

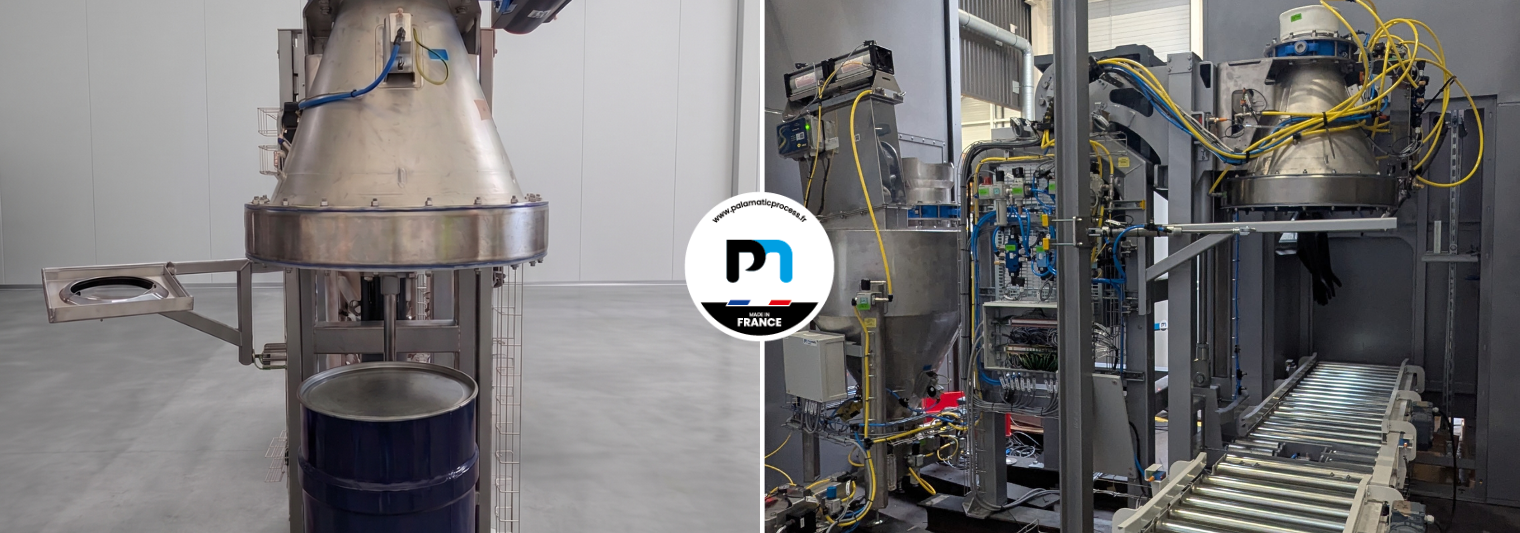

Intérieur de la DrumFlow05
Ensemble des équipements de la Drumflow05
Ouverture de fût sécurisée
L'opérateur peut retirer le couvercle du fût en toute sécurité via la vitre étanche et ses gants intégrés.

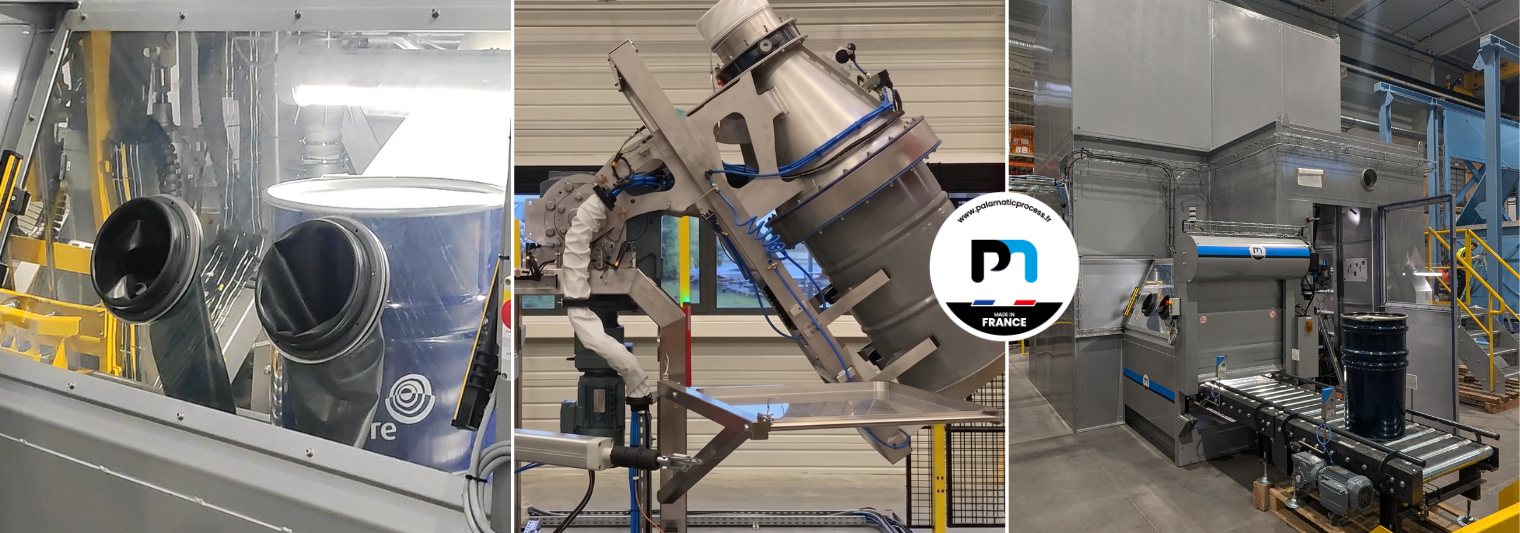

Enceinte de confinement
L'enceinte de confinement possède une vitre étanche avec des gants intégrés en EPDM et permet une ouverture des fûts sécurisée pour les opérateurs.
Solution DrumFlow05
L'équipement DrumFlow05 complet avec ligne de convoyage, sas opérateur et son basculeur de fûts intégré dans l'habitacle de confinement.
basculeur de fût
Le tablier s'ajuste pour stabiliser le fût avant que le basculeur ne le renverse vers l'arrière.
Basculeur de fûts
Le basculeur de fût dans la partie confinée de la DrumFlow 05.
Features
Les caractéristiques techniques
| Catégorie | Caractéristiques détaillées |
|---|---|
| Cadence | Jusqu’à 15 fûts par heure. |
| Fûts compatibles | Métalliques et plastiques (hauteurs et diamètres variés). |
| Système de confinement | Sas de confinement avec ouverture automatique. Vitre étanche avec gants intégrés en EPDM pour manipulation sécurisée. |
| Convoyage & Prise en charge | Ligne de convoyage avec butée pour un positionnement précis. Tablier élévateur avec peigne vibrant ou percuteur. Tête de connexion étanche basculante pour un accostage précis. |
| Étanchéité | Joint gonflant intérieur (connexion fût/tête de vidange). Joint gonflant extérieur (connexion tête de vidange/trémie). |
| Puissance | 3,7 kW (Classe de rendement IE3). |
| Couple / Vitesse | 13 000 Nm / 2,5 tr/min. Vanne automatique activée après validation de l’étanchéité. Assistance via vibrateurs pneumatiques et insufflation d’air. |
| Transfert du produit | Vis de transfert (dosage précis). Écluse rotative (contrôle du débit). Transfert pneumatique (boîte de mise en vitesse). |
| Dépoussiérage & Sécurité | Captation des fines intégrée et connexion réseau de filtration. Zone ATEX 21/22. Capteurs d’étanchéité, arrêts d’urgence et automatisation. |
