Station de remplissage Big Bags FlowMatic® 03 OEB
La station de remplissage Big Bags FlowMatic® 03 OEB est une solution innovante conçue pour le conditionnement de poudres sensibles nécessitant un haut niveau de confinement. Idéale pour les industries pharmaceutiques et chimiques, elle garantit une manipulation sécurisée des produits classés OEB et CMR, tout en protégeant les opérateurs et l’environnement.
Grâce à son système de double joint gonflant, la tête de remplissage assure une connexion hermétique avec le Big Bag, empêchant toute dispersion de particules. La succession des Big Bags est optimisée par une raquette d’isolation, permettant un changement fluide sans rupture de confinement. Une trappe d’évacuation latérale, équipée d’une sache infinie et d’un bouchon hermétique, offre une gestion des déchets entièrement confinée.
La précision du remplissage est assurée par un système de pesons, garantissant un dosage maîtrisé et une homogénéité parfaite. Fabriquée en acier inoxydable 316L, la FlowMatic® 03 OEB, de la gamme Flowmatic, répond aux exigences les plus strictes en matière de sécurité, d’hygiène et d’efficacité.
Adaptée aux procédés de production exigeants, cette station permet un conditionnement ergonomique, fiable et totalement sécurisé, limitant les interventions manuelles et améliorant la productivité.
-
Capacité de dosage4
Mode opératoire : Remplissage de Big Bag FlowMatic® 03 OEB
1. Installation du Big Bag
Des crochets automatiques permettent à l’opérateur de mettre en place les 4 anses du big bag. L’opérateur positionne la manchette du Big Bag sur le joint gonflant extérieur de la tête de remplissage.
Un second joint gonflant intérieur assure une étanchéité supplémentaire. La raquette, montée sur des rails de guidage, garantit une isolation optimale lorsqu’elle remonte au contact de la tête d’étanchéité. Un ventilateur de prégonflage ajuste la structure du Big Bag avant remplissage pour éviter les plis.
2. Remplissage sécurisé et pesée
La station est montée sur pesons pour un dosage de précision, garantissant un débit maîtrisé. Une table vibrante (en option) peut être ajoutée pour optimiser le tassage du produit.
3. Confinement et fermeture
Une fois le remplissage terminé, l’opérateur utilise une agrafe de confinement pour sertir la partie haute de la manchette. À l’aide d’une pince coupante, il sectionne l’agrafe en deux. Ce système assure une isolation des deux côtés après la découpe. L’excédent de la sache interne n'est évacué qu'au cycle suivant pour maintenir le confinement.
4. Mise en place du Big Bag suivant
- L’opérateur abaisse la raquette pour libérer l’espace de connexion.
- Le joint gonflant extérieur se dégonfle pour permettre la mise en place du nouveau Big Bag.
- Une fois positionné, le joint extérieur se regonfle pour assurer l’étanchéité avec la nouvelle manchette.
- Le joint gonflant intérieur se dégonfle ensuite, libérant la manchette du Big Bag précédent.
5. Évacuation des déchets via la trappe latérale
La trappe est équipée d’une sache infinie et d’un bouchon hermétique. L’opérateur retire le bouchon, déroule la sache pour récupérer le déchet de manchette, puis agrafe la sache infinie pour garantir l'étanchéité des deux côtés avant de remettre le bouchon.
Les points forts de l'équipement
- Confinement maximal : Double joint gonflant et trappe d’évacuation garantissant une manipulation sans exposition aux poudres.
- Succession fluide des Big Bags : Système automatisé permettant un changement rapide et sécurisé sans rupture de confinement.
- Sécurité opérateur renforcée : Système empêchant toute exposition aux poudres toxiques ou sensibles lors des manipulations.
- Réduction des risques de contamination : Évacuation des déchets totalement confinée grâce à la trappe équipée d’une sache infinie.
Media
Découvrir nos équipements en photos

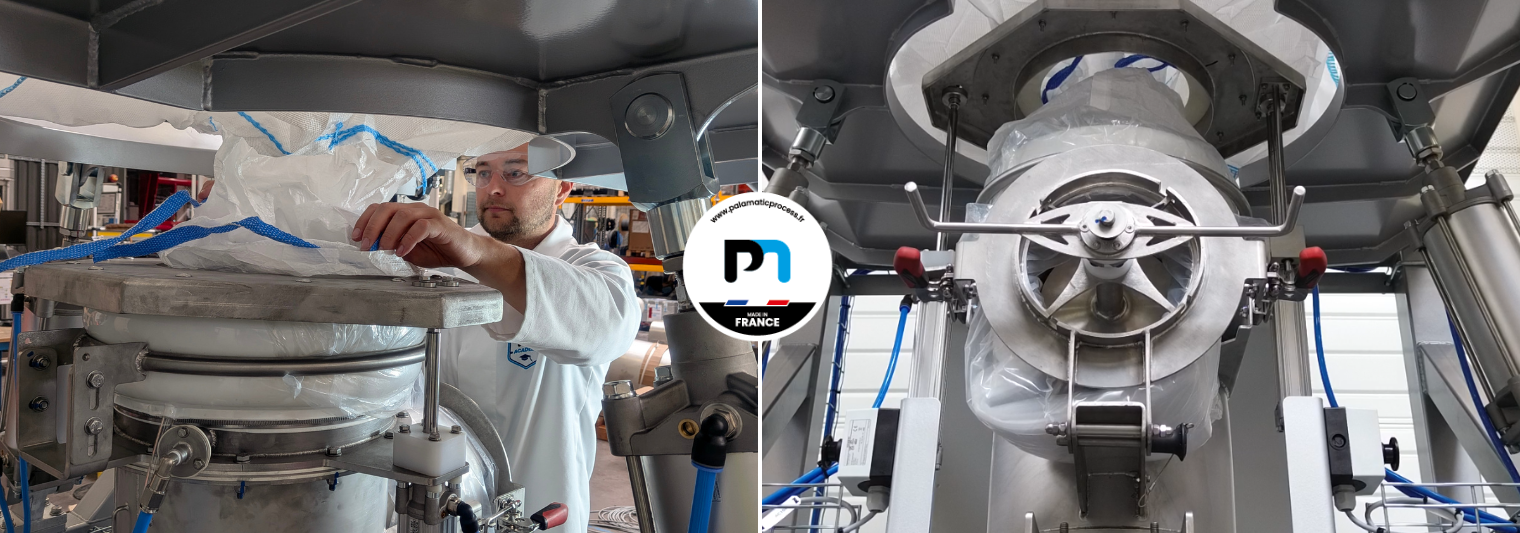

Flowmatic03 OEB avec big bag
La Flowmatic 03 OEB en marche
Tube de transfert
Les poudres s'écoulent de manière hermétique et continue par ce tube de transfert
Tube de transfert fermé
Tube de transfert fermée
Fermeture hermétique
La tête OEB est fermée hermétiquement pour ne laisser aucune poudre s'échapper.
Extraction de la sache
La sache peut être retiré en toute sécurité.
Fermeture du Big Bag
Fermeture du big bag après son écoulement
Fermeture étanche
Features
Les caractéristiques techniques
Conçue pour répondre aux exigences les plus strictes des industries pharmaceutique et chimique, cette station de remplissage de Big Bags allie sécurité maximale, précision et ergonomie. Grâce à des technologies avancées de confinement et une structure robuste en inox 316L, elle garantit la manipulation sécurisée de vos poudres sensibles ou toxiques (conforme OEB) tout en optimisant vos cadences de production.
| Confinement optimal | Système de double joint gonflant assurant une connexion hermétique entre la tête de remplissage et le Big Bag. |
|---|---|
| Système de succession continue | Maintien du confinement entre deux Big Bags grâce à une raquette d’isolation et une trappe latérale d’évacuation. |
| Matériaux haute performance | Structure en acier inoxydable 316L, adaptée aux environnements pharmaceutiques et chimiques. |
| Dosage précis | Intégration de pesons pour un remplissage contrôlé et un suivi en temps réel du poids. |
| Évacuation sécurisée des déchets | Trappe d’évacuation équipée d’une sache infinie et d’un bouchon hermétique garantissant une élimination confinée des déchets de manchette. |
| Adaptabilité aux exigences OEB | Conception conforme aux normes de confinement pour les industries manipulant des poudres sensibles ou toxiques. |
| Facilité d’utilisation | Interface ergonomique permettant un réglage simplifié des cycles de remplissage et de changement des Big Bags. |
