    Description
    Vidange big bag canne d'aspiration

    Station de déconditionnement big bag et sac - Canne d'aspiration - Vidange multiproduits par aspiration

    La station de vide big bag EasyFlow® Flex a été conçue par PALAMATIC PROCESS pour vidanger la quantité de produit souhaitée de façon précise (via un système de pesage) par aspiration. La possibilité d'évacuer un big bag semi-entamé est l'objectif principal de cette machine.
    Avec EasyFlow® Flex, une seule station suffit pour assurer une vidange multi-produits. Elle est la combinaison entre un système de transport pneumatique VFlow et d'une station big bag. Cette station permet des opérations de vidange automatiques sans intervention des opérateurs. Les big bags sont positionnés à l'aide d'un simple transpalette ou d'un chariot élévateur.

    Débit : 50 kg à 2 tonnes/heure
    Fabrication : acier, inox 304L, inox 316L


    Pour une vidange partielle, multiproduits et pesage intégré

    Système de vidange automatique des big bags et fûts au travers d'une canne d'aspiration rétractable qui aspire le produit. Cette station, de la gamme EasyFlow®, vous offre la possibilité de vider partiellement ou totalement votre big bag pour réaliser des recettes multi-produits. Le pesage intégré permet de contrôler et de gérer précisément la quantité de matière à aspirer.

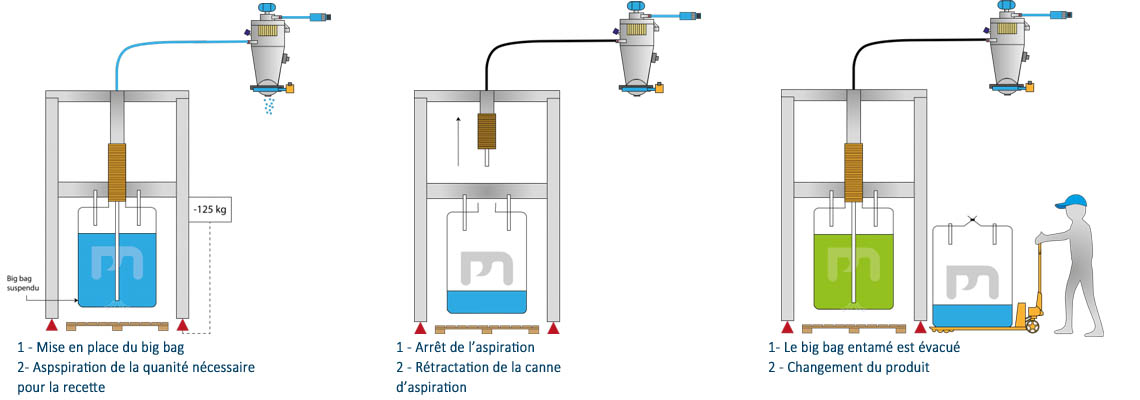

    Principe de fonctionnement :

    1. Le big bag est positionné sur la station à l'aide d'un transpalette. L'opérateur connecte la bouche du big bag
    2. La canne télescopique, connectée au transporteur pneumatique par aspiration, vient plonger dans le big bag
    3. Un dispositif de massage du big bag, couplé à un système de ventilation, permet un recentrage du produit pour une vidange totale du big bag
    4. Le système d'élévation du big bag permet un double objectif :
      1. Assurer le pesage sans interférence;
      2. Optimiser l'écoulement du produit
    5. Refermeture du big bag vide ou semi-vide
    • Cadence
      4
    Partager la page

    Les points forts de l'équipement

    • Ventilateur de mise en forme du big bag
    • Pesons de gestion de l'aspiration produit
    • Connexion au système de transfert pneumatique VFlow®
    • Adaptables à toutes les dimensions de big bags

    Découvrir nos équipements en vidéos

    Vidange big bag - Canne d'aspiration

    Découvrir nos équipements en photos

    Vidange farine

    Vidange farine

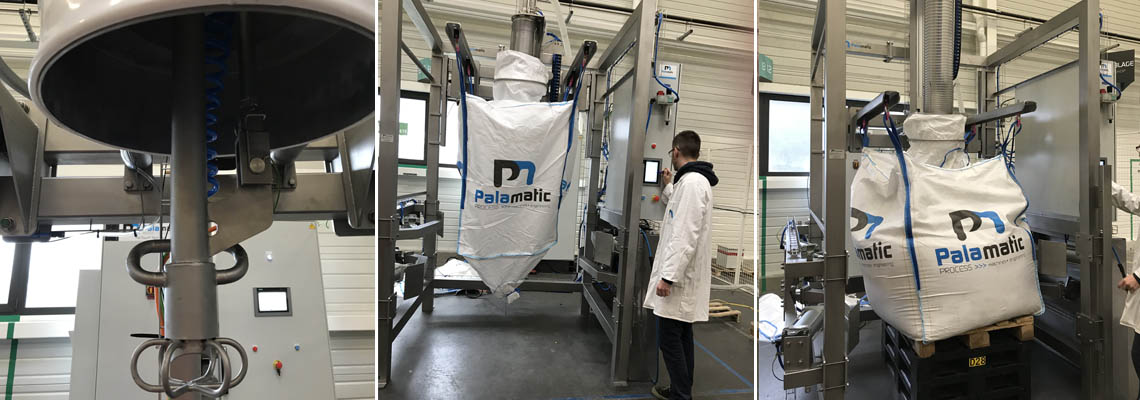

    Station de vidange big bag EasyFlow® Flex avec une canne d'aspiration.

    Canne d'aspiration pour vidange big bag

    Canne d'aspiration pour vidange big bag

    Pour une vidange partielle, multi-produits & pesage intégré.

    Vidange big bag par canne d'aspiration

    Vidange big bag par canne d'aspiration

    Vidange de farine boulangère

    Mise en tension du big bag

    Mise en tension du big bag

    Ventilateur de mise en forme du big bag pour aider l'aspiration du "fond de produit"

    Vidange poudre alimentaire

    Vidange poudre alimentaire

    Descente de la canne d'aspiration télescopique

    Les caractéristiques techniques

    Débit 50 kg à 4 t./h
    Matériaux de fabrication Acier peint, inox 304L, inox 316L
    Puissance installée 1 à 8 kW






    Précision du dosage : 500 grammes (peut varier selon la densité du produit)



    Equipements intégrés au modèle EasyFlow Flex :

    • Canne d'aspiration télescopique : la canne d'aspiration plonge au centre du big bag. Sa descente est pilotée en continue ou asservie à la sonde de niveau fixée en bout de canne et qui détecte le "manque produit".
    • Joint gonflant : la goulotte du big bag est connectée sur un joint gonflant pour assurer l'étanchéité de l'ensemble.
    • Ventilateur de soufflage : le ventilateur de gonflage du big bag assure une mise en forme constante du big bag afin de faciliter la vidange complète de celui-ci (pas de plis)
    • Armoire de commande : l'armoire permet de contrôler la quantité de produit aspiré.



    Les options disponibles

    • Grillage protection de l'opérateur
      Grillage protection de l'opérateur

      enceinte grillagée

      Zone de protection de l’opérateur
      Elle interdit l’accès des opérateurs à la zone de travail pendant la phase de vidange du big bag. L’opérateur peut effectuer une demande via le boîtier de commande et ainsi  autoriser l’ouverture de la porte, interdisant tout mouvement de la station de vidange de big bag.

    • système hygiénique
      système hygiénique

      système hygiénique

      La garantie d’un produit «propre»
      Pour éviter la contamination croisée et permettre la vidange de plusieurs produits sur une même station, la canne d’aspiration et la tête de connexion sont démontables. Plusieurs jeux sont fournis.

    • système de massage du big bag
      système de massage du big bag

      système de massage du big bag

      Aide à l’écoulement du produit au centre du big bag
      Des vérins pneumatiques évitent la prise en masse de la poudre.

    • STATION MOBILE
      STATION MOBILE

      station mobile

      Déplacement de l’ensemble de la station

    • gestion de la hauteur du big bag
      gestion de la hauteur du big bag

      gestion de la hauteur du big bag

      Système de supportage motorisé
      Le big bag est mis sous tension au fur et à mesure de la vidange afin de recentrer la poudre au milieu du big bag et ainsi limiter les résidus de produit dans celui-ci.

    • Dosage de matières premières

      Poudres traitées : poudre de lait, sel, sucre et additifs - Dosage de matières premières - Ce projet concerne le déconditionnement de matières premières dans des big bags pour alimentation de 2 lignes...
    • Vidange confinée de produits pharmaceutiques

      Poudre traitée : dioxyde de titane - Vidange confinée de produits pharmaceutiques - Vidange de big bags par le haut à l’aide d’une canne d’aspiration avec connexion sur le système de transfert...
    • Fabrication de laine de verre

      Produits traités : billes de nitrate de sodium - Process de fabrication de laine de verre - Système de transport pneumatique afin d’acheminer des microbilles de nitrates vers une trémie de stockage de...
    • Alimentation cuve de stockage

      Produit traités : Cobalt Carbonate, Cobalt Hydroxide, Cobalt Oxalate - Alimentation cuve de stockage - L’objectif de l’installation est l’alimentation d’une cuve de préparation à partir du produit...
